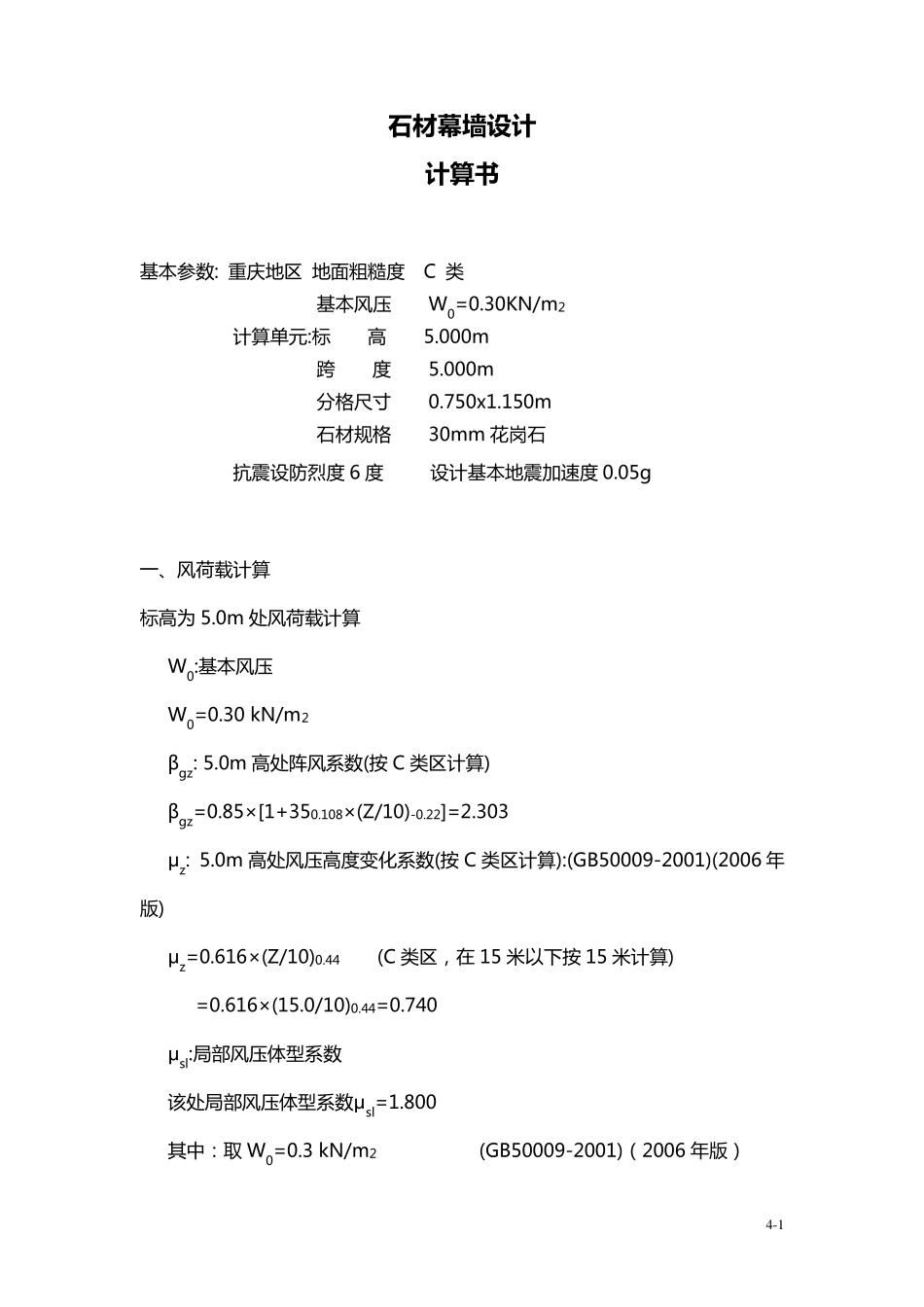

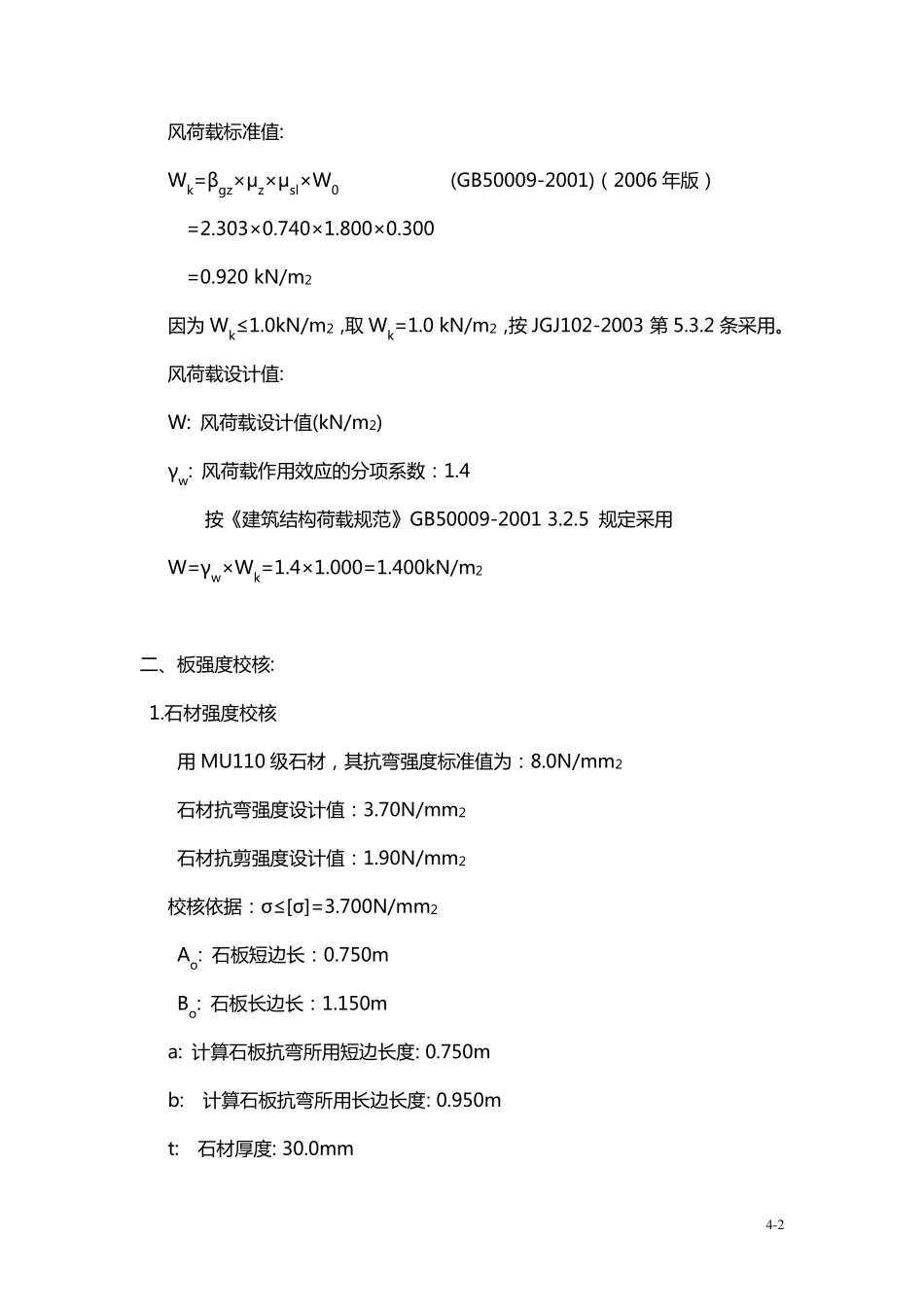

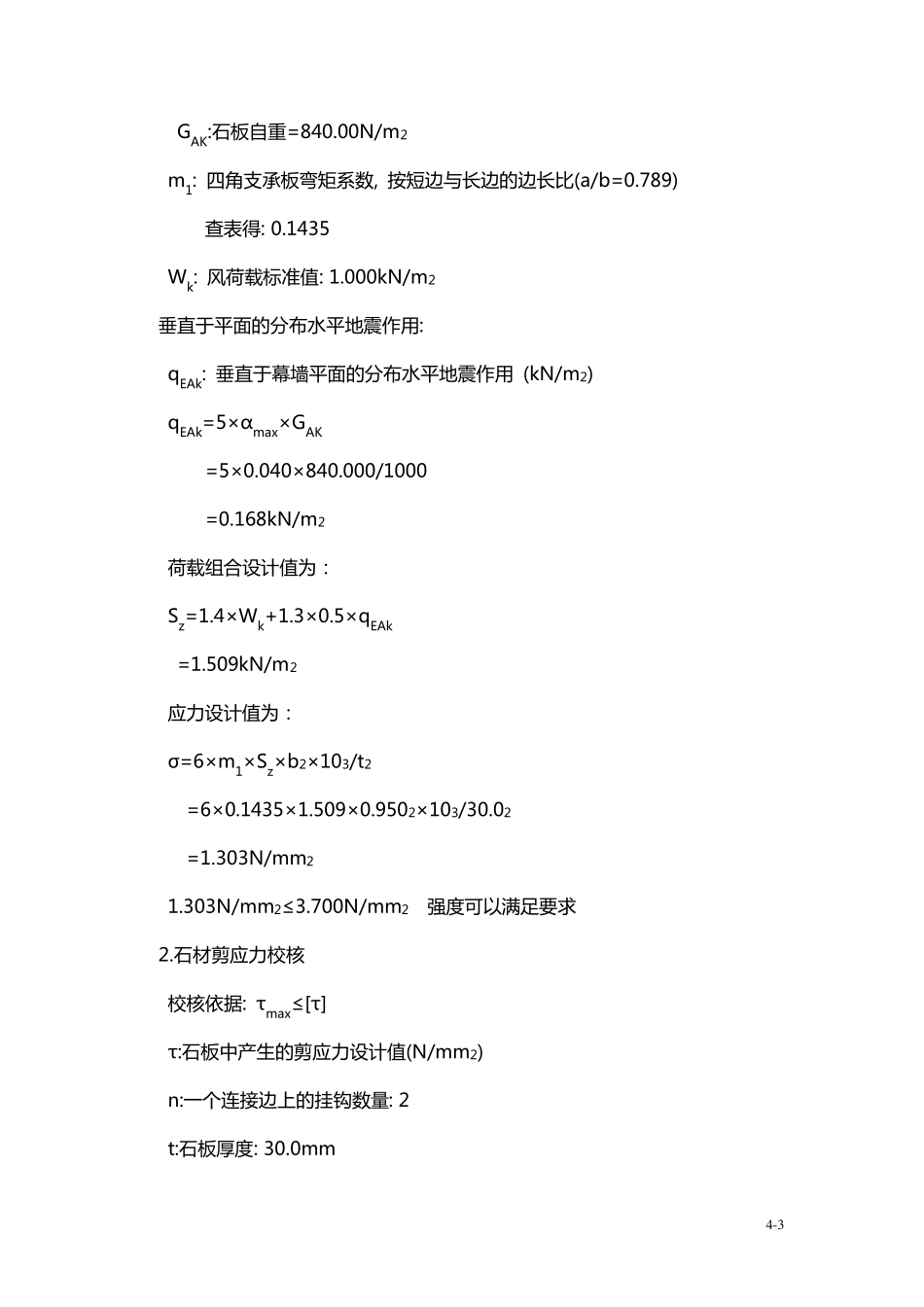

4 -1 石 材 幕 墙 设 计 计 算 书 基 本 参 数 : 重 庆 地 区 地 面 粗 糙 度 C 类 基 本 风 压 W0=0.30KN/m2 计 算 单 元 :标 高 5.000m 跨 度 5.000m 分 格 尺 寸 0.750x1.150m 石 材 规 格 30mm 花 岗 石 抗 震 设 防 烈 度 6 度 设 计 基 本 地 震 加 速 度 0.05g 一 、风 荷 载 计 算 标 高 为 5.0m 处 风 荷 载 计 算 W0:基 本 风 压 W0=0.30 kN/m2 βgz: 5.0m 高 处 阵 风 系 数 (按 C 类 区 计 算 ) βgz=0.85×[1+350.108×(Z/10)-0.22]=2.303 μz: 5.0m 高 处 风 压 高 度 变 化 系 数 (按 C 类 区 计 算 ):(GB50009-2001)(2006 年版 ) μz=0.616×(Z/10)0.44 (C 类 区 ， 在 15 米 以 下 按 15 米 计 算 ) =0.616×(15.0/10)0.44=0.740 μsl:局 部 风 压 体 型 系 数 该 处 局 部 风 压 体 型 系 数 μsl=1.800 其 中 ： 取 W0=0.3 kN/m2 (GB50009-2001)（ 2006 年 版 ） 4 -2 风 荷 载 标 准 值 : Wk=βgz×μz×μsl×W0 (GB50009-2001)（ 2006 年 版 ） =2.303×0.740×1.800×0.300 =0.920 kN/m2 因 为 Wk≤1.0kN/m2，取 Wk=1.0 kN/m2，按 JGJ102-2003 第 5.3.2 条 采 用 。 风 荷 载 设 计 值 : W: 风 荷 载 设 计 值 (kN/m2) γw: 风 荷 载 作 用 效 应 的 分 项 系 数 ： 1.4 按 《 建 筑 结 构 荷 载 规 范 》 GB50009-2001 3.2.5 规 定 采 用 W=γw×Wk=1.4×1.000=1.400kN/m2 二 、板 强 度 校 核 : 1.石 材 强 度 校 核 用 MU110 级 石 材 ， 其 抗 弯 强 度 标 准 值 为 ： 8.0N/mm2 石 材 抗 弯 强 度 设 计 值 ： 3.70N/mm2 石 材 抗 剪 强 度 设 计 值 ： 1.90N/mm2 校 核 依 据 ： σ≤[σ]=3.700N/mm2 Ao: 石 板 短 边 长 ： 0.750m Bo: 石 板 长 边 长 ： 1.150m a: 计 算 石 板 抗 弯 所 用 短 边 长 度 : 0.750m b: 计 算 石 板 抗 弯 所 用 长 边 长 度 : 0.950m t: 石 材 厚 度 : 30.0mm 4 -3 GAK:石 板 自 重 =840.00N/m2 m1: 四 角 支 承 板 弯 矩 系 数 , 按 短 边 与 长 边 的 边 长 ...
