石材干挂专项施工方案

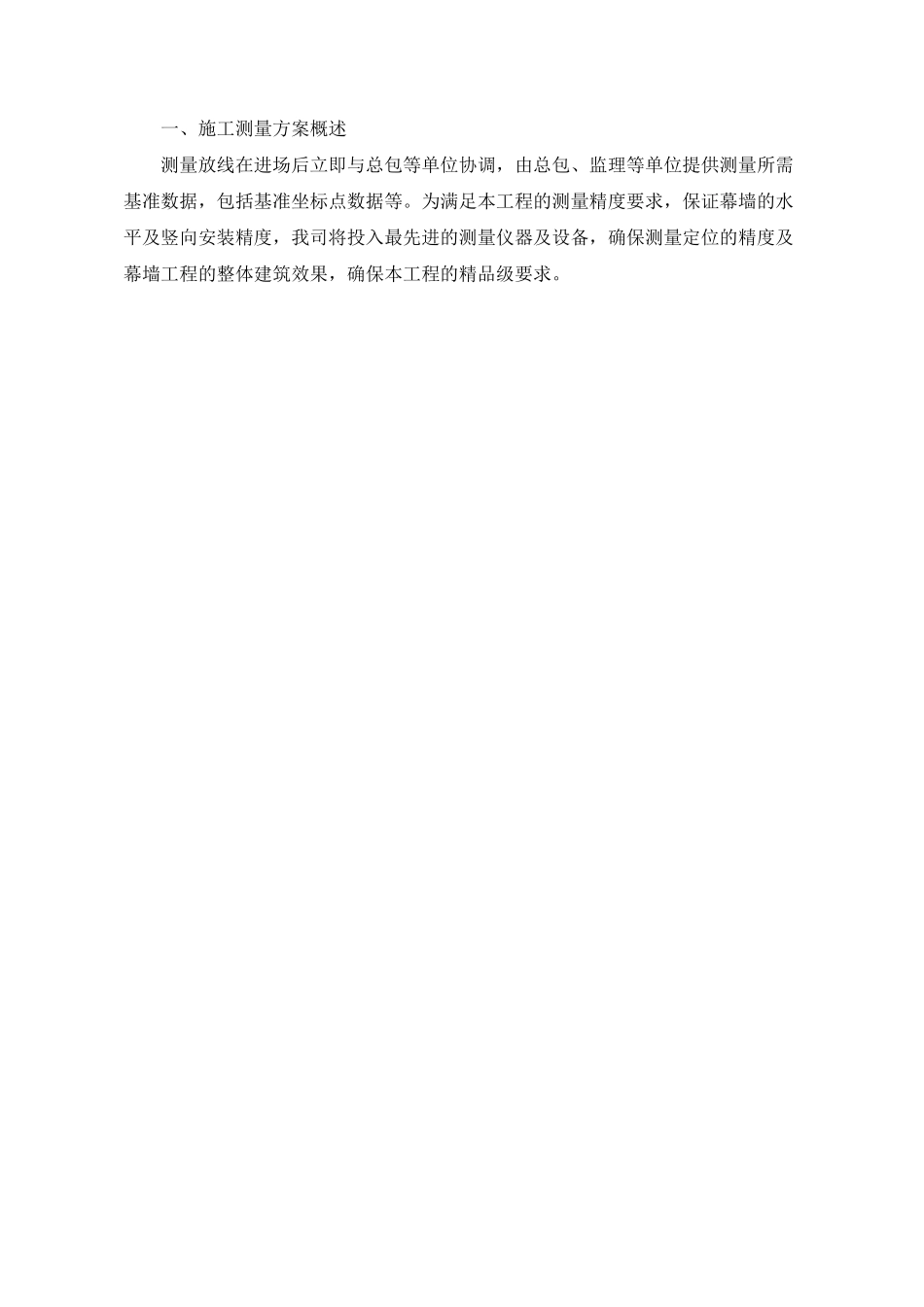

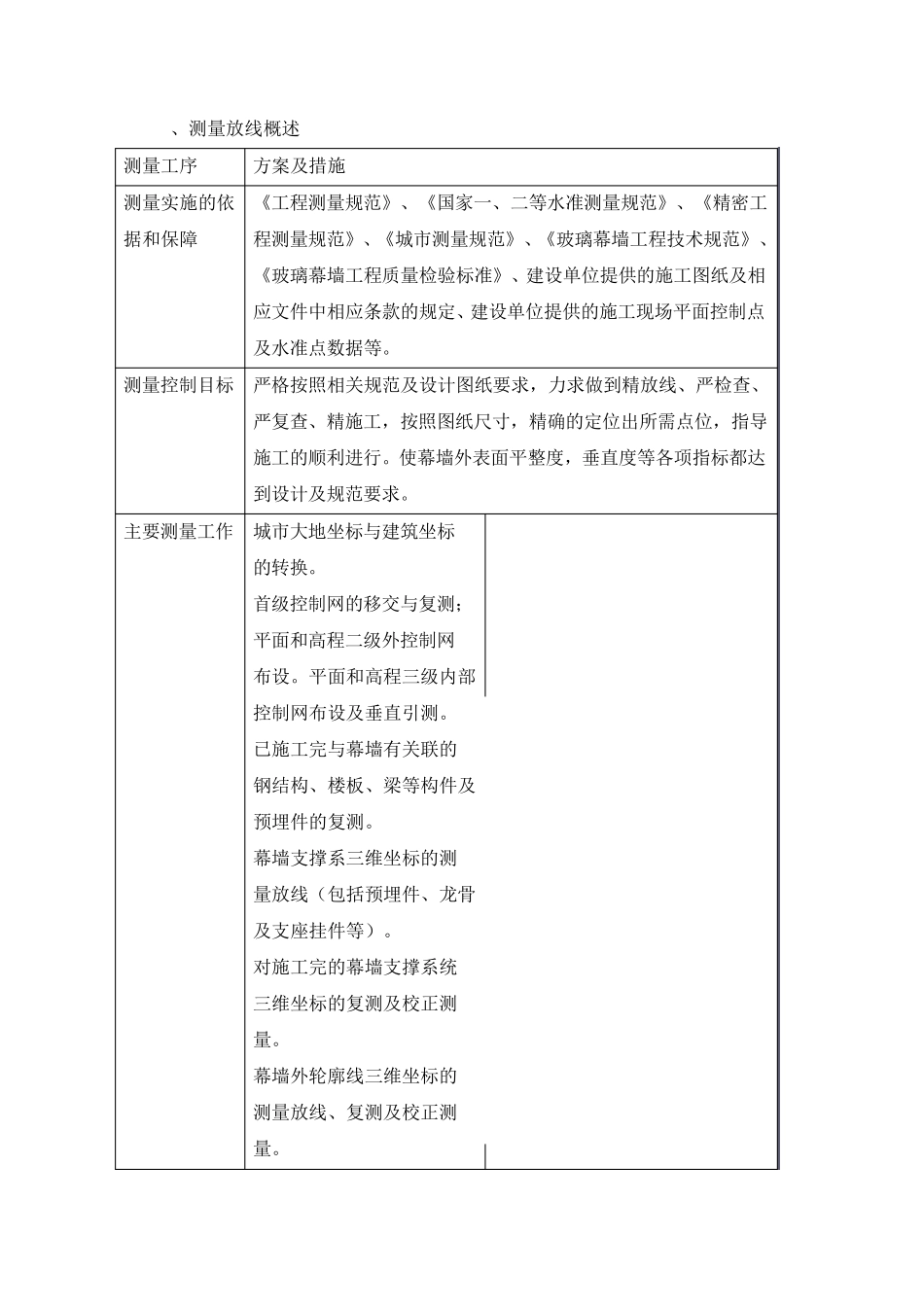

河南省军区第一招待所扩建工程外墙装饰装修工程（3标段） 石材幕墙专项工程施工方案 一、工程概况 1、工程描述 河南省军区第一招待所扩建工程外墙装饰装修工程（3标段），框架结构,地上为 19层，地下计 2层。主体外墙以干挂石材为主，总工程量约 15000㎡。 本工程大面幕墙为石材幕墙形式，龙骨采用镀锌钢龙骨支撑体系，石材面板采用铝合金挂件形式安装；立柱塔楼大面采用 80*60*5镀锌钢方管；裙楼石材立柱采用 120*60*5mm厚镀锌钢方管。横梁采用 L50x50x5的镀锌角钢；面材采用 25mm厚花岗岩，颜色根据建筑师和业主封样确定；板块间的缝隙宽度为 8mm，采用密封性能可靠的现场湿密封系统，密封胶必须为石材专业密封胶。 2、 施工前的准备 2-１.核查设计施工图纸，深化施工节点图纸完善施工方案。 2-2.按图纸与相关施工班组结合，在项目施工员及技术员带领下，现场测量放线。 2-３.吊篮及外墙施工架搭设完成； 2-4.200*300*8镀锌预埋板材料到场、80*50*5镀锌方钢、50*50*5镀锌角钢。 二、编制依据 1、建筑装饰技术规范、规程 《建筑装饰装修工程质量验收规范》GB50210-2001 《高级建筑装饰工程质量验收标准》DBJ/T01-27-2003 2、材料规范及标准 《建筑内部装修设计防火规范》（GB50222-95（2001年修订版） 《建筑防腐蚀工程施工质量验收规范》GB50224-2010 三、墙面干挂大理石、花岗石工程施工工艺 作业条件：主体施工完成/施工水电设备安装完毕 工艺流程：测量放线→预埋件安装→钢骨架安装。防腐处理→挂装墙面板→修缝注胶→清理防护 →石材饰面进行结晶处理（业主同意后施工） 第一节 幕墙工程测量方案 施工测量是整个幕墙施工的基础工作，直接影响着幕墙的安装质量。因此先精确测量主体建筑物进行外轮廓线，然后根据测量结果调整幕墙施工图，如影响不大可针对土建结构进行调整，并经设计师确认，因此必须努力提高测量放线的精度。 一、施工测量方案概述 测量放线在进场后立即与总包等单位协调，由总包、监理等单位提供测量所需基准数据，包括基准坐标点数据等。为满足本工程的测量精度要求，保证幕墙的水平及竖向安装精度，我司将投入最先进的测量仪器及设备，确保测量定位的精度及幕墙工程的整体建筑效果，确保本工程的精品级要求。 1、测量放线概述 测量工序 方案及措施 测量实施的依据和保障 《工程测量规范》、《国家一、二等水准测量规范》、《精密工程测量规范》、《城市测量规范》、《玻璃幕墙工...
