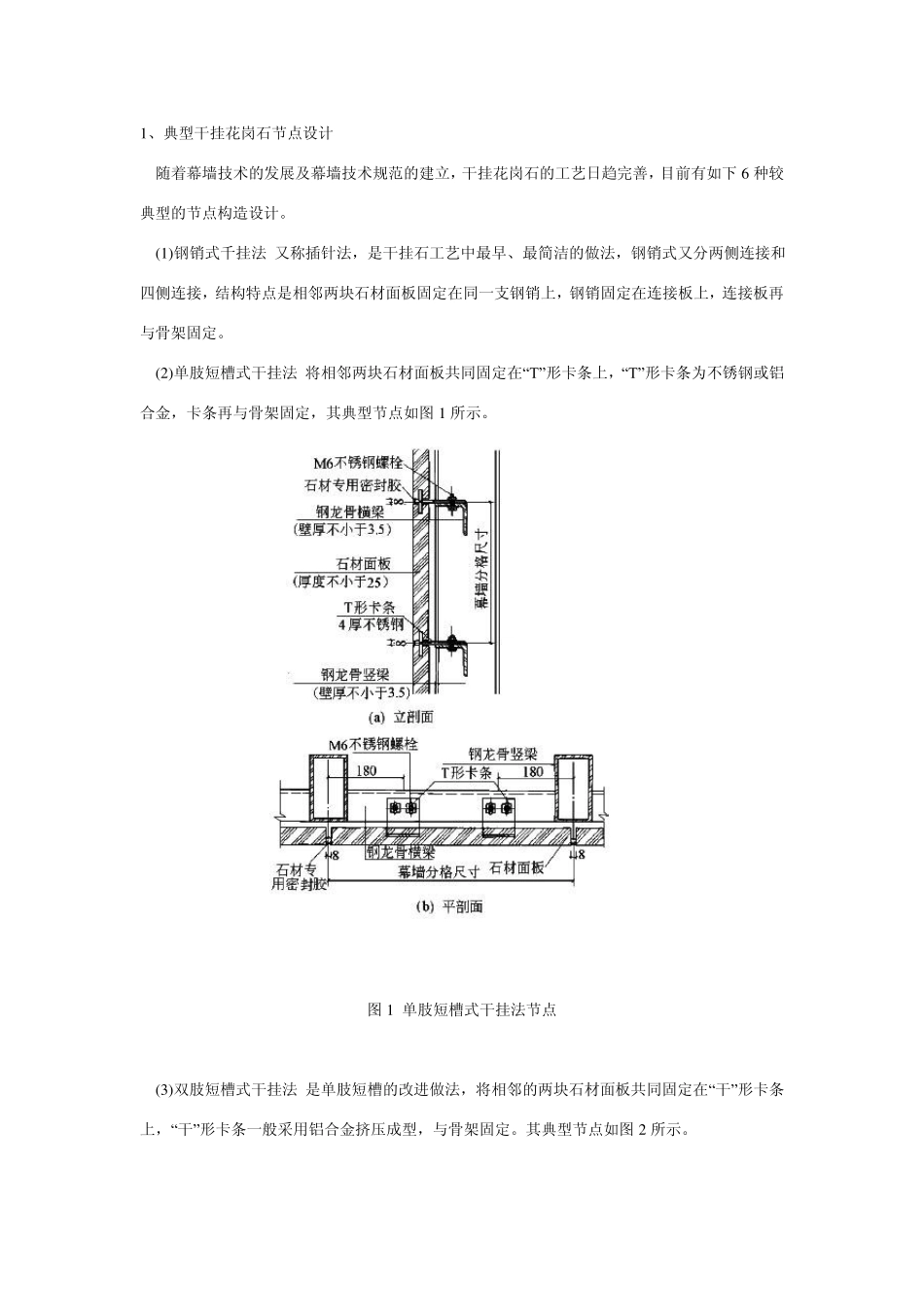

1 、典型干挂花岗石节点设计 随着幕墙技术的发展及幕墙技术规范的建立，干挂花岗石的工艺日趋完善，目前有如下 6 种较典型的节点构造设计。 (1 )钢销式千挂法 又称插针法，是干挂石工艺中最早、最简洁的做法，钢销式又分两侧连接和四侧连接，结构特点是相邻两块石材面板固定在同一支钢销上，钢销固定在连接板上，连接板再与骨架固定。 (2 )单肢短槽式干挂法 将相邻两块石材面板共同固定在“T”形卡条上，“T”形卡条为不锈钢或铝合金，卡条再与骨架固定，其典型节点如图 1 所示。 图 1 单肢短槽式干挂法节点 (3 )双肢短槽式干挂法 是单肢短槽的改进做法，将相邻的两块石材面板共同固定在“干”形卡条上，“干”形卡条一般采用铝合金挤压成型，与骨架固定。其典型节点如图 2 所示。 图2 双肢短槽式干挂法节点 (4 )通槽式干挂法 原理与单肢短槽式干挂法相近，只是采用通长卡条，上下开通槽。在单元式石材幕墙中，更多采用这种干挂法。 (5 )小单元式干挂法 是与上述几种干挂法在设计构思上完全不同的一种设计。石材面板虽然还是通过铝合金卡条与骨架相连，但不同的是相邻石材板均是独立与骨架相连，这一连接方式的改变使干挂石材幕墙的设计方法、加工方法、安装方法、物理性能等都得到了彻底改变。小单元干挂法典型节点如图3 所示。 图3 小单元式干挂法节点 浅谈石材幕墙的施工方法和新技术发展 发布时间：2 0 0 9 -3 -1 6 点击数：5 2 2 前言 随着社会经济的发展，城市面貌的日益改善，加之2 0 0 8 年北京奥运会、2 0 1 0 年上海世界博览会的申办成功，建筑业的景象热闹非凡，同时也带来了装饰业的发展，在建筑外装饰中，石材幕墙已占有相当大的比例。而且石材幕墙应用的高度越来越高，体量越来越大；造价越来越低，造型越来越复杂，对安装施工工艺要求越来越严；石材幕墙市场对安全性的要求越来越高，对经济性的要求越来越优。因此石材幕墙技术的更新已经提到了日程，石材幕墙的方法有干挂和湿贴两种，干挂石材工艺就是采用金属配件将石材板材、异型材牢固悬挂在建筑物结构体上，从而形成装饰面的一种装饰装修施工方法；而湿贴石材幕墙则采用传统的水泥砂浆作为黏结剂将石材固定在建筑物结构体上的装饰装修施工方法。而干挂石材工艺又包括插销（针）式、蝴蝶（上下翻、两头翻）式、蝴形背卡式、焊接（“T”形件）、背栓式等等。本文简单介绍目前常用的石材幕墙施工方法及其优点进行对比分析，...
