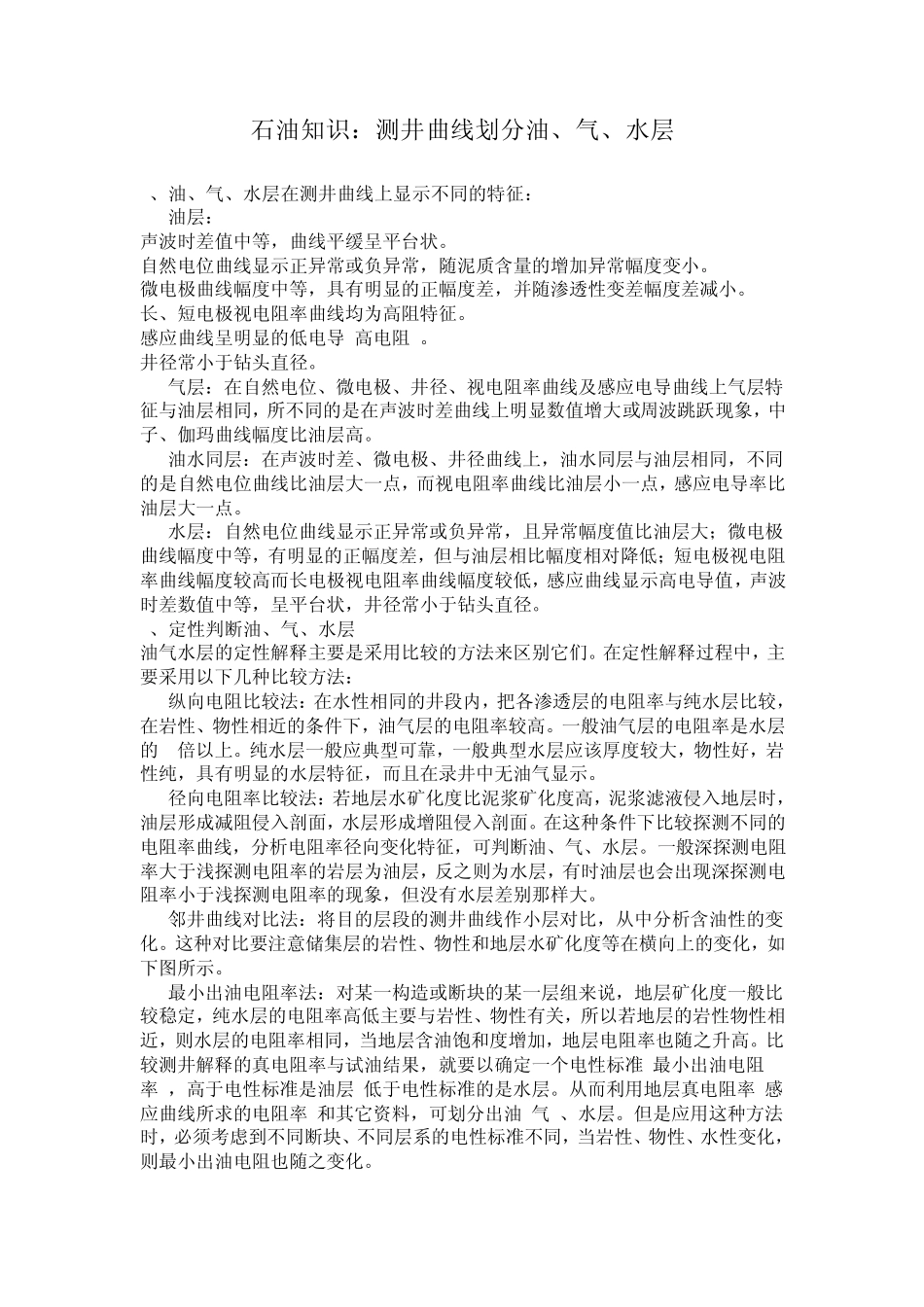

石油知识：测井曲线划分油、气、水层

石油知识：测井曲线划分油、气、水层 1、油、气、水层在测井曲线上显示不同的特征： (1)油层： 声波时差值中等，曲线平缓呈平台状。 自然电位曲线显示正异常或负异常，随泥质含量的增加异常幅度变小。 微电极曲线幅度中等，具有明显的正幅度差，并随渗透性变差幅度差减小。 长、短电极视电阻率曲线均为高阻特征。 感应曲线呈明显的低电导(高电阻)。 井径常小于钻头直径。 (2)气层：在自然电位、微电极、井径、视电阻率曲线及感应电导曲线上气层特征与油层相同，所不同的是在声波时差曲线上明显数值增大或周波跳跃现象，中子、伽玛曲线幅度比油层高。 (3)油水同层：在声波时差、微电极、井径曲线上，油水同层与油层相同，不同的是自然电位曲线比油层大一点，而视电阻率曲线比油层小一点，感应电导率比油层大一点。 (4)水层：自然电位曲线显示正异常或负异常，且异常幅度值比油层大；微电极曲线幅度中等，有明显的正幅度差，但与油层相比幅度相对降低；短电极视电阻率曲线幅度较高而长电极视电阻率曲线幅度较低，感应曲线显示高电导值，声波时差数值中等，呈平台状，井径常小于钻头直径。 2、定性判断油、气、水层 油气水层的定性解释主要是采用比较的方法来区别它们。在定性解释过程中，主要采用以下几种比较方法： (1)纵向电阻比较法：在水性相同的井段内，把各渗透层的电阻率与纯水层比较，在岩性、物性相近的条件下，油气层的电阻率较高。一般油气层的电阻率是水层的 3倍以上。纯水层一般应典型可靠，一般典型水层应该厚度较大，物性好，岩性纯，具有明显的水层特征，而且在录井中无油气显示。 (2)径向电阻率比较法：若地层水矿化度比泥浆矿化度高，泥浆滤液侵入地层时，油层形成减阻侵入剖面，水层形成增阻侵入剖面。在这种条件下比较探测不同的电阻率曲线，分析电阻率径向变化特征，可判断油、气、水层。一般深探测电阻率大于浅探测电阻率的岩层为油层，反之则为水层，有时油层也会出现深探测电阻率小于浅探测电阻率的现象，但没有水层差别那样大。 (3)邻井曲线对比法：将目的层段的测井曲线作小层对比，从中分析含油性的变化。这种对比要注意储集层的岩性、物性和地层水矿化度等在横向上的变化，如下图所示。 (4)最小出油电阻率法：对某一构造或断块的某一层组来说，地层矿化度一般比较稳定，纯水层的电阻率高低主要与岩性、物性有关，所以若地层的岩性物性相近，则水层的电阻率相同，当地层含油饱和度增加，地层电阻率也随...
