石英晶体基础知识VIP专享

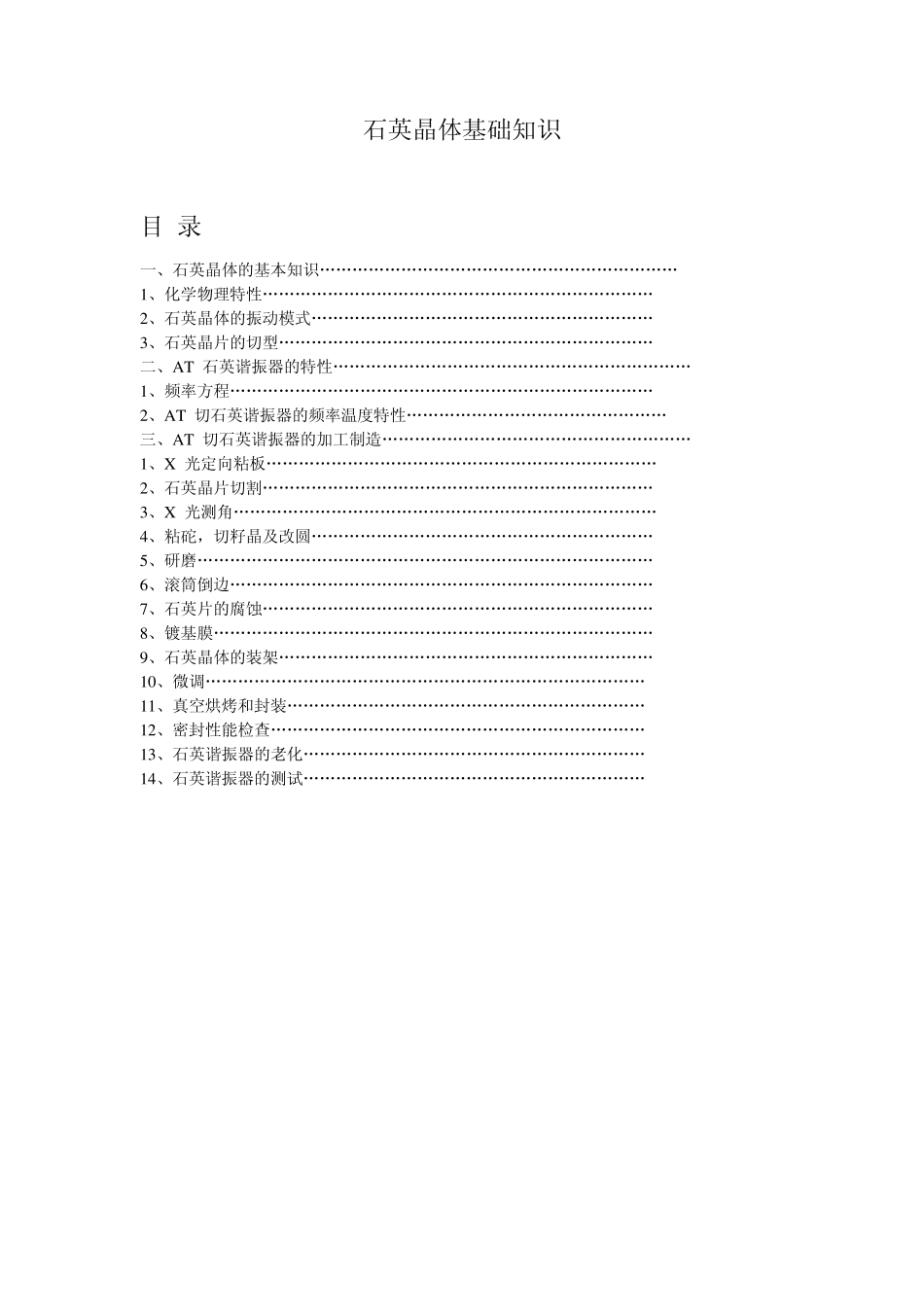

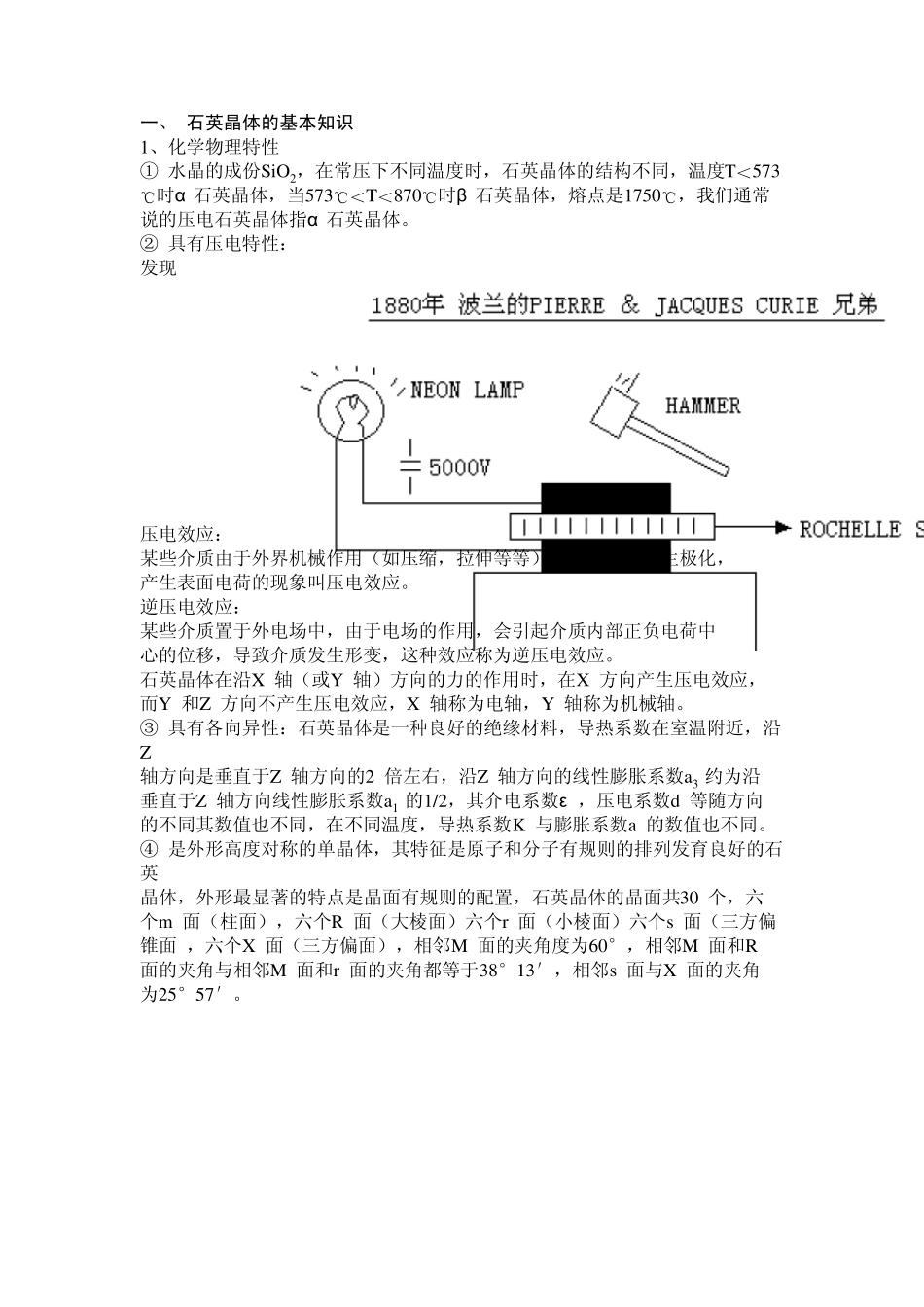

石英晶体基础知识 目 录 一、石英晶体的基本知识„„„„„„„„„„„„„„„„„„„„„„ 2 1、化学物理特性„„„„„„„„„„„„„„„„„„„„„„„„ 2 2、石英晶体的振动模式„„„„„„„„„„„„„„„„„„„„„ 3 3、石英晶片的切型„„„„„„„„„„„„„„„„„„„„„„„ 5 二、AT 石英谐振器的特性„„„„„„„„„„„„„„„„„„„„„„ 8 1、频率方程„„„„„„„„„„„„„„„„„„„„„„„„„„ 8 2、AT 切石英谐振器的频率温度特性„„„„„„„„„„„„„„„„ 8 三、AT 切石英谐振器的加工制造„„„„„„„„„„„„„„„„„„„ 15 1、X 光定向粘板„„„„„„„„„„„„„„„„„„„„„„„„ 15 2、石英晶片切割„„„„„„„„„„„„„„„„„„„„„„„„ 16 3、X 光测角„„„„„„„„„„„„„„„„„„„„„„„„„„ 17 4、粘砣，切籽晶及改圆„„„„„„„„„„„„„„„„„„„„„ 17 5、研磨„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 18 6、滚筒倒边„„„„„„„„„„„„„„„„„„„„„„„„„„ 18 7、石英片的腐蚀„„„„„„„„„„„„„„„„„„„„„„„„ 19 8、镀基膜„„„„„„„„„„„„„„„„„„„„„„„„„„„ 19 9、石英晶体的装架„„„„„„„„„„„„„„„„„„„„„„„ 20 10、微调„„„„„„„„„„„„„„„„„„„„„„„„„„„ 22 11、真空烘烤和封装„„„„„„„„„„„„„„„„„„„„„„ 22 12、密封性能检查„„„„„„„„„„„„„„„„„„„„„„„ 23 13、石英谐振器的老化„„„„„„„„„„„„„„„„„„„„„ 23 14、石英谐振器的测试„„„„„„„„„„„„„„„„„„„„„ 23 一、 石英晶体的基本知识 1、化学物理特性 ① 水晶的成份SiO2，在常压下不同温度时，石英晶体的结构不同，温度T＜573 ℃时α 石英晶体，当573℃＜T＜870℃时β 石英晶体，熔点是1750℃，我们通常 说的压电石英晶体指α 石英晶体。 ② 具有压电特性： 发现 压电效应： 某些介质由于外界机械作用（如压缩，拉伸等等）而在其内部发生极化， 产生表面电荷的现象叫压电效应。 逆压电效应： 某些介质置于外电场中，由于电场的作用，会引起介质内部正负电荷中 心的位移，...
