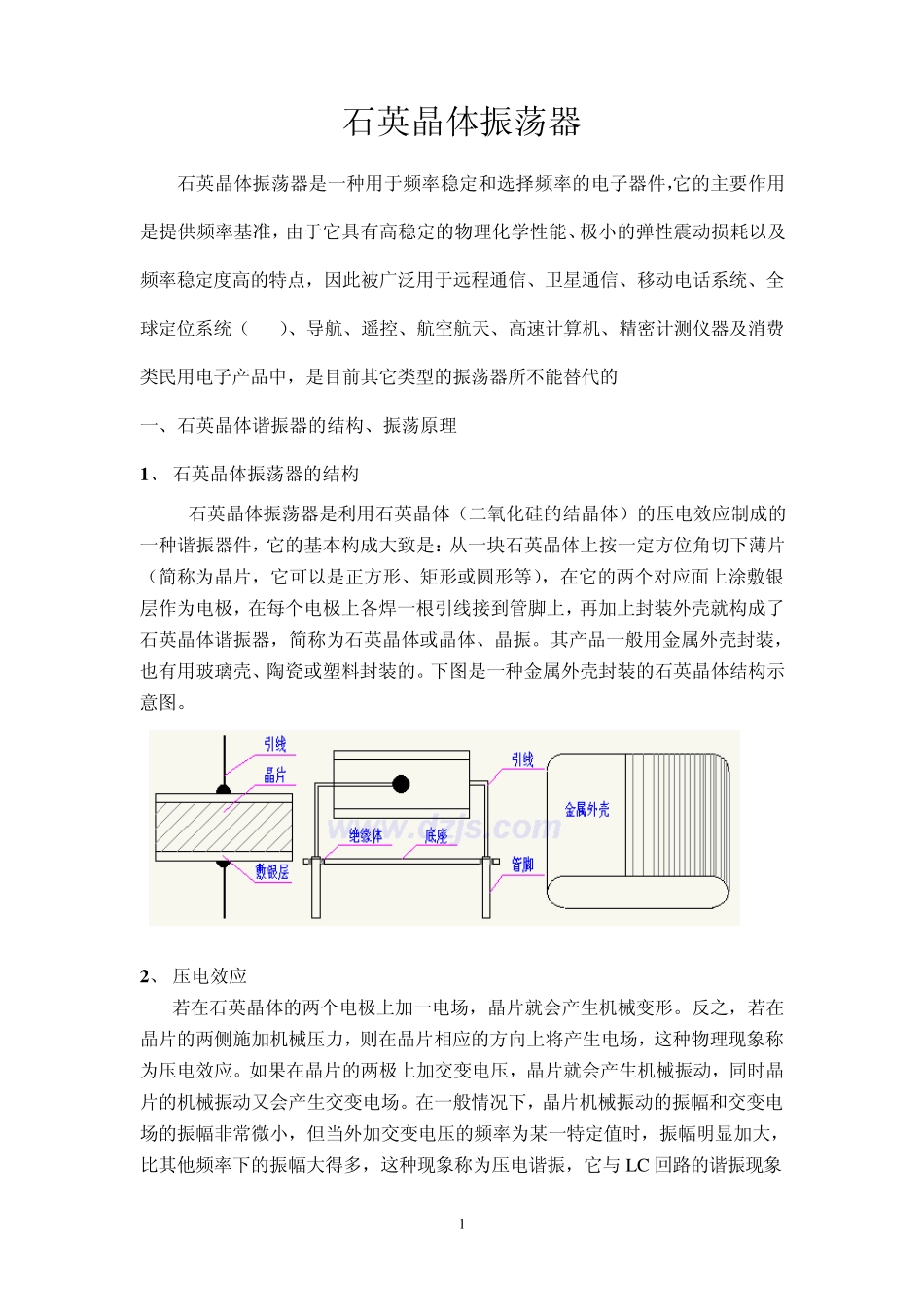

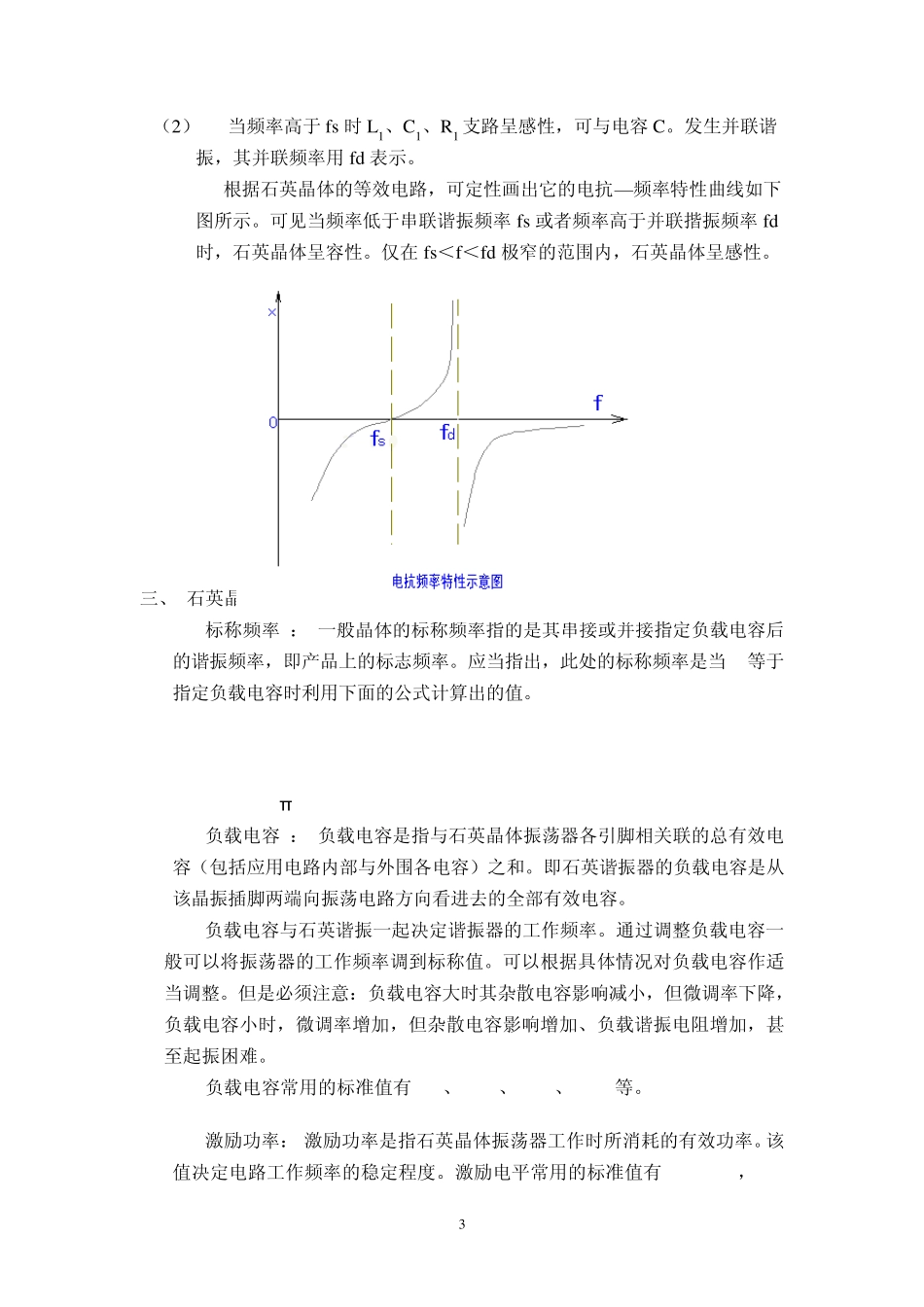

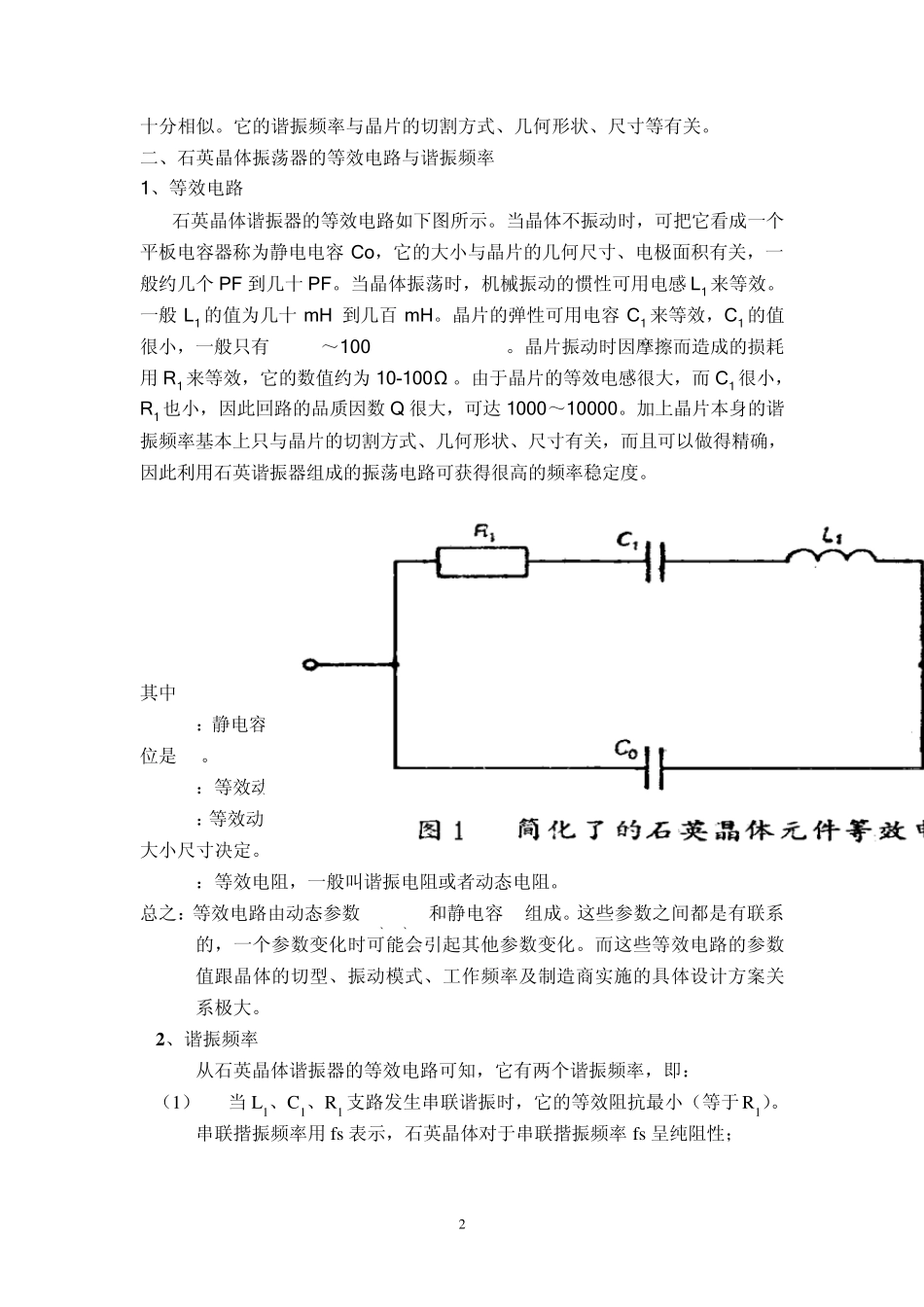

1 石英晶体振荡器 石英晶体振荡器是一种用于频率稳定和选择频率的电子器件，它的主要作用是提供频率基准，由于它具有高稳定的物理化学性能、极小的弹性震动损耗以及频率稳定度高的特点，因此被广泛用于远程通信、卫星通信、移动电话系统、全球定位系统（GPS）、导航、遥控、航空航天、高速计算机、精密计测仪器及消费类民用电子产品中，是目前其它类型的振荡器所不能替代的. 一、石英晶体谐振器的结构、振荡原理 1 、 石英晶体振荡器的结构 石英晶体振荡器是利用石英晶体（二氧化硅的结晶体）的压电效应制成的一种谐振器件，它的基本构成大致是：从一块石英晶体上按一定方位角切下薄片（简称为晶片，它可以是正方形、矩形或圆形等），在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到管脚上，再加上封装外壳就构成了石英晶体谐振器，简称为石英晶体或晶体、晶振。其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。下图是一种金属外壳封装的石英晶体结构示意图。 2 、 压电效应 若在石英晶体的两个电极上加一电场，晶片就会产生机械变形。反之，若在晶片的两侧施加机械压力，则在晶片相应的方向上将产生电场，这种物理现象称为压电效应。如果在晶片的两极上加交变电压，晶片就会产生机械振动，同时晶片的机械振动又会产生交变电场。在一般情况下，晶片机械振动的振幅和交变电场的振幅非常微小，但当外加交变电压的频率为某一特定值时，振幅明显加大，比其他频率下的振幅大得多，这种现象称为压电谐振，它与 LC 回路的谐振现象2 十分相似。它的谐振频率与晶片的切割方式、几何形状、尺寸等有关。 二、石英晶体振荡器的等效电路与谐振频率 1、等效电路 石英晶体谐振器的等效电路如下图所示。当晶体不振动时，可把它看成一个平板电容器称为静电电容 Co，它的大小与晶片的几何尺寸、电极面积有关，一般约几个 PF 到几十PF。当晶体振荡时，机械振动的惯性可用电感 L1 来等效。一般 L1 的值为几十mH 到几百 mH。晶片的弹性可用电容 C1 来等效，C1 的值很小，一般只有 0.2fF～100 fF(1PF=1000fF)。晶片振动时因摩擦而造成的损耗用 R1 来等效，它的数值约为 10-100Ω 。由于晶片的等效电感很大，而 C1 很小，R1 也小，因此回路的品质因数 Q 很大，可达 1000～10000。加上晶片本身的谐振频率基本上只与晶片的切割方式、几何形状、尺寸有关，而且可以做得精确，因此利用石英谐振器组成...
