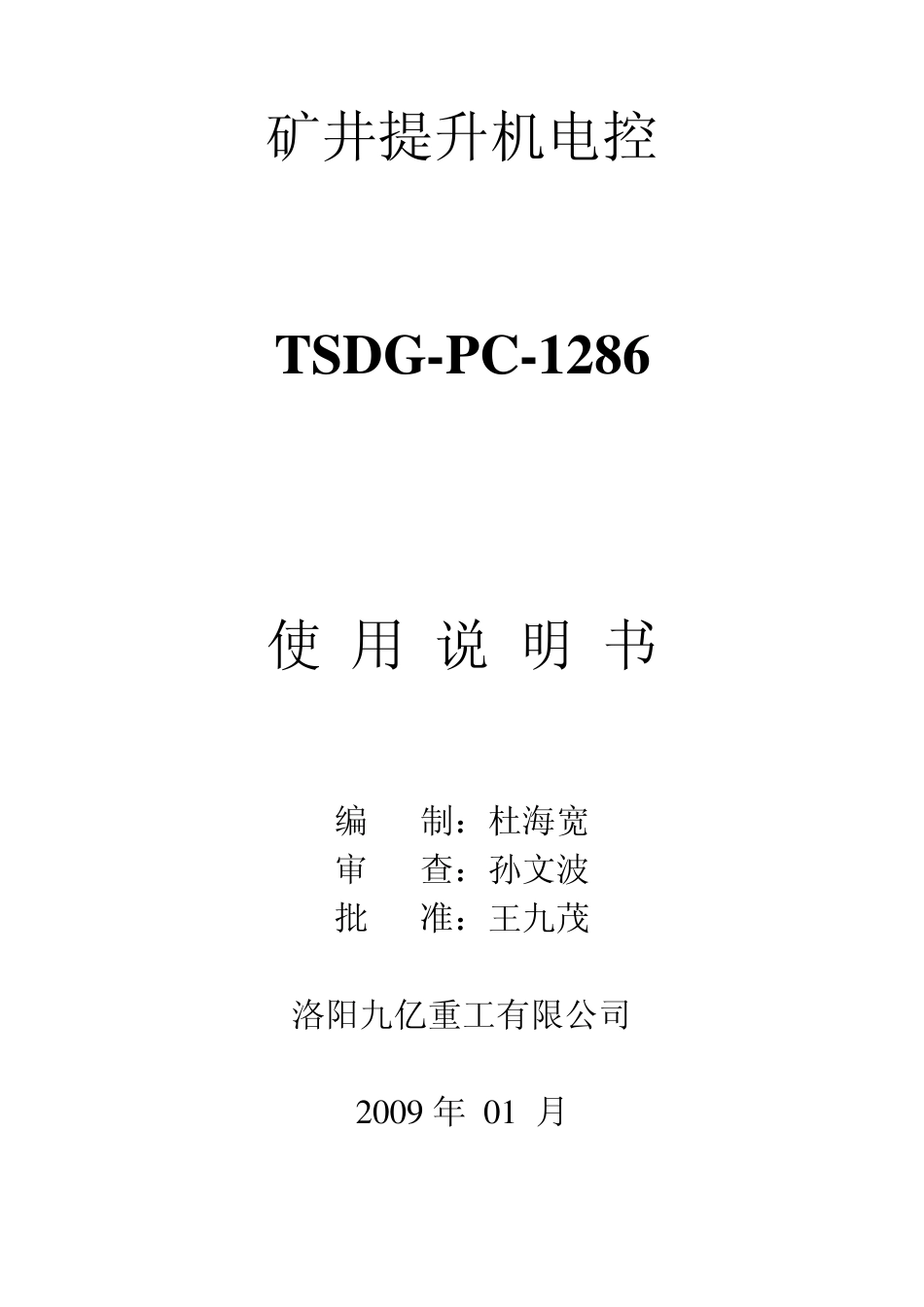

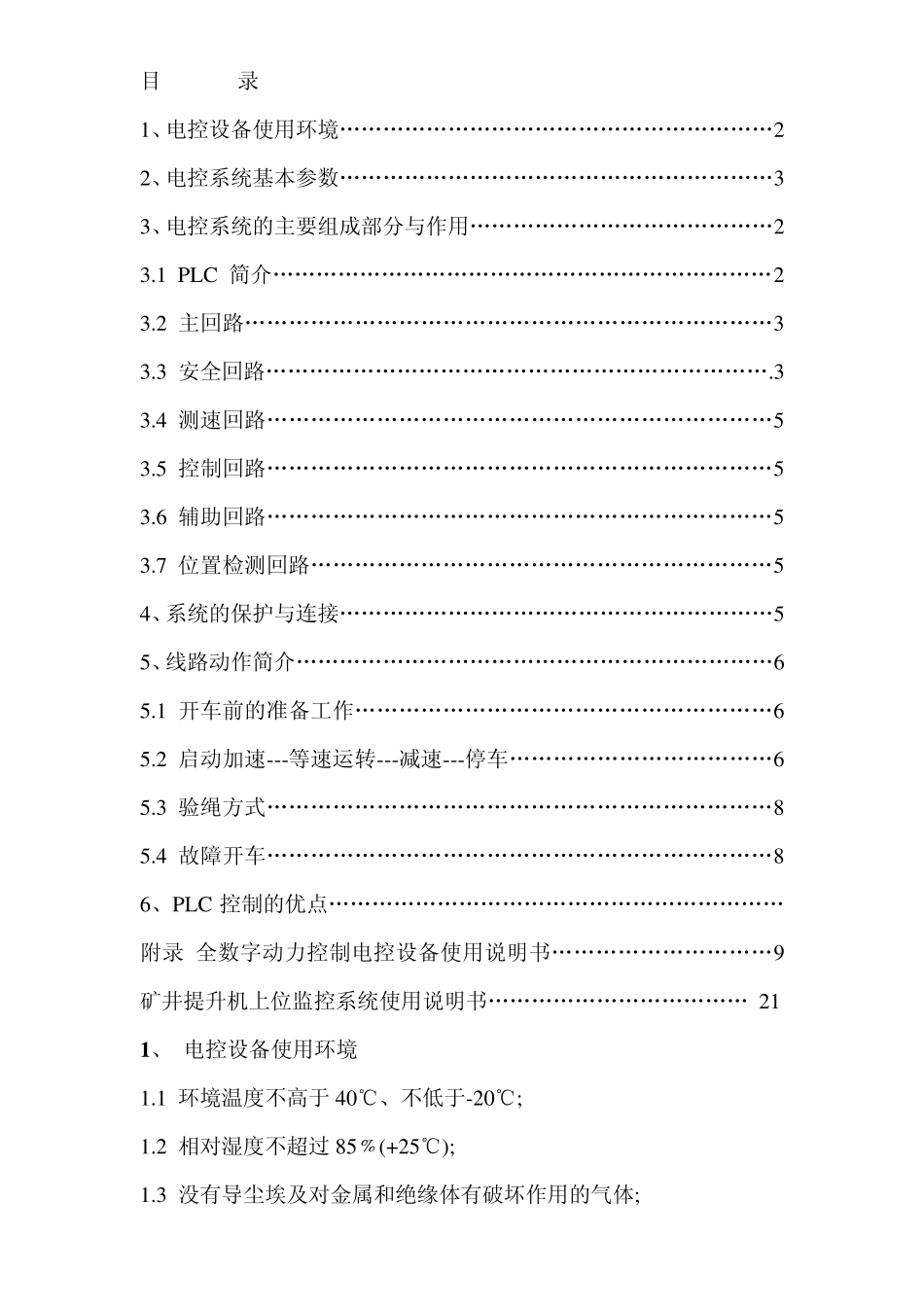

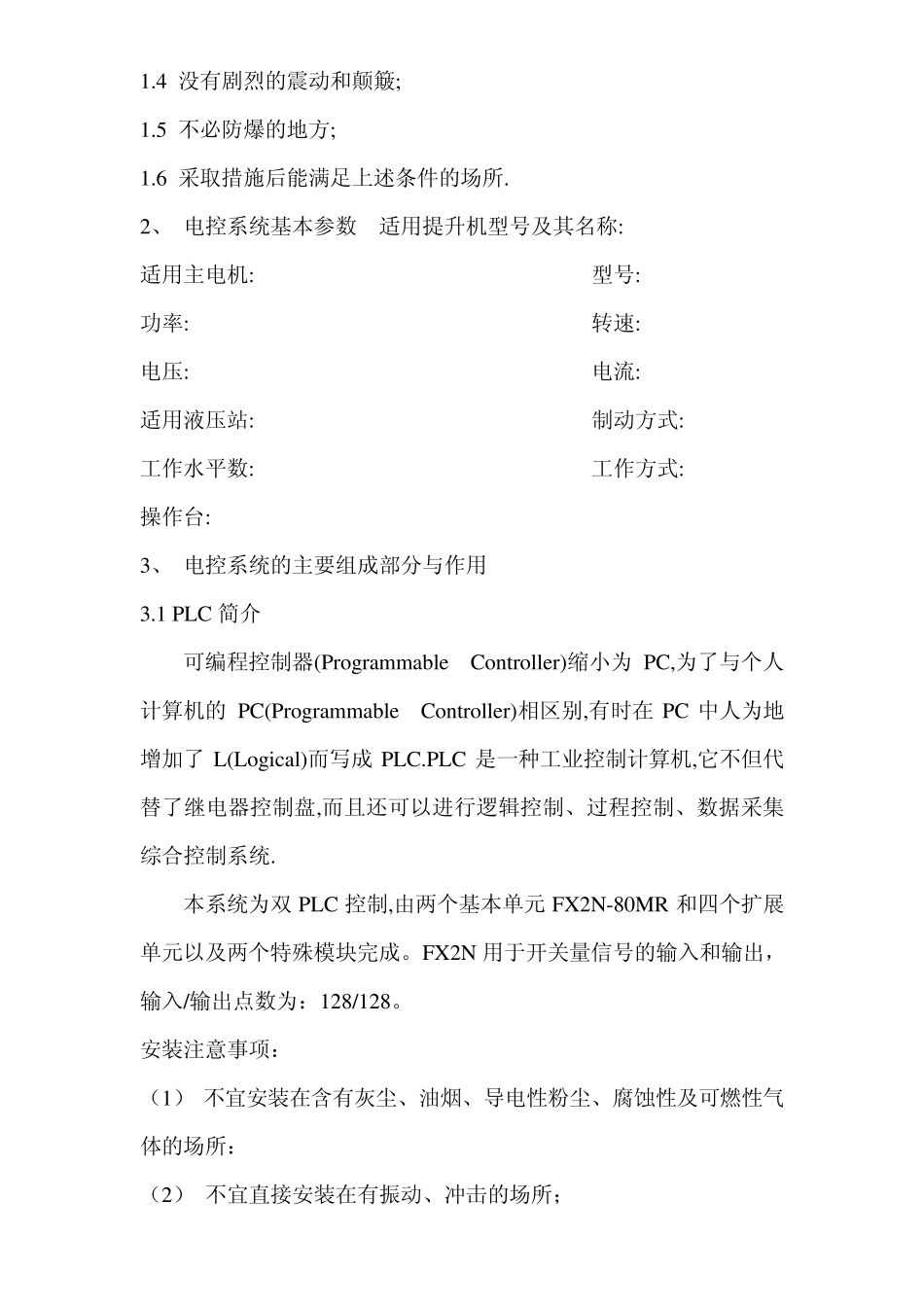

矿井提升机电控 TSDG-PC-1286 使 用 说 明 书 编 制：杜海宽 审 查：孙文波 批 准：王九茂 洛阳九亿重工有限公司 2 0 0 9 年 0 1 月 目 录 1、电控设备使用环境……………………………………………………2 2、电控系统基本参数……………………………………………………3 3、电控系统的主要组成部分与作用……………………………………2 3.1 PLC 简介……………………………………………………………2 3.2 主回路………………………………………………………………3 3.3 安全回路…………………………………………………………….3 3.4 测速回路……………………………………………………………5 3.5 控制回路……………………………………………………………5 3.6 辅助回路……………………………………………………………5 3.7 位置检测回路………………………………………………………5 4、系统的保护与连接……………………………………………………5 5、线路动作简介…………………………………………………………6 5.1 开车前的准备工作…………………………………………………6 5.2 启动加速---等速运转---减速---停车………………………………6 5.3 验绳方式……………………………………………………………8 5.4 故障开车……………………………………………………………8 6、PLC 控制的优点………………………………………………………附录 全数字动力控制电控设备使用说明书…………………………9 矿井提升机上位监控系统使用说明书……………………………… 21 1 、 电控设备使用环境 1.1 环境温度不高于 40℃、不低于-20℃; 1.2 相对湿度不超过 85﹪(+25℃); 1.3 没有导尘埃及对金属和绝缘体有破坏作用的气体; 1.4 没有剧烈的震动和颠簸; 1.5 不必防爆的地方; 1.6 采取措施后能满足上述条件的场所. 2、 电控系统基本参数 适用提升机型号及其名称: 适用主电机: 型号: 功率: 转速: 电压: 电流: 适用液压站: 制动方式: 工作水平数: 工作方式: 操作台: 3、 电控系统的主要组成部分与作用 3.1 PLC 简介 可编程控制器(Programmable Controller)缩小为 PC,为了与个人计算机的 PC(Programmable Controller)相区别,有时在 PC 中人为地增加了 L(Logical)而写成 PLC.PLC 是一种工业控制计算机,它不但代替了继电器控制盘,而且还可以进行...
