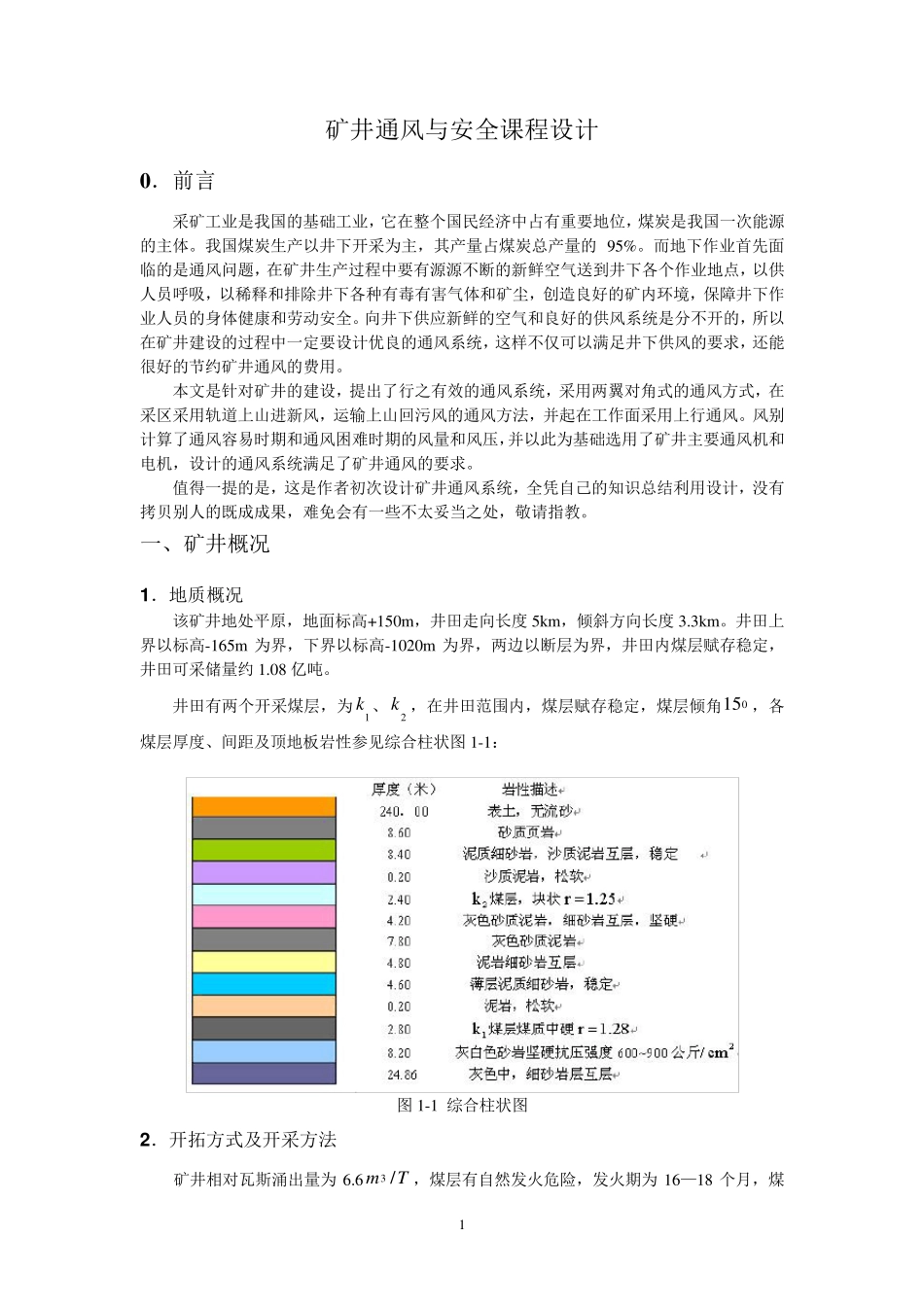

1 矿井通风与安全课程设计 0 ．前言 采矿工业是我国的基础工业，它在整个国民经济中占有重要地位，煤炭是我国一次能源的主体。我国煤炭生产以井下开采为主，其产量占煤炭总产量的 95%。而地下作业首先面临的是通风问题，在矿井生产过程中要有源源不断的新鲜空气送到井下各个作业地点，以供人员呼吸，以稀释和排除井下各种有毒有害气体和矿尘，创造良好的矿内环境，保障井下作业人员的身体健康和劳动安全。向井下供应新鲜的空气和良好的供风系统是分不开的，所以在矿井建设的过程中一定要设计优良的通风系统，这样不仅可以满足井下供风的要求，还能很好的节约矿井通风的费用。 本文是针对矿井的建设，提出了行之有效的通风系统，采用两翼对角式的通风方式，在采区采用轨道上山进新风，运输上山回污风的通风方法，并起在工作面采用上行通风。风别计算了通风容易时期和通风困难时期的风量和风压，并以此为基础选用了矿井主要通风机和电机，设计的通风系统满足了矿井通风的要求。 值得一提的是，这是作者初次设计矿井通风系统，全凭自己的知识总结利用设计，没有拷贝别人的既成成果，难免会有一些不太妥当之处，敬请指教。 一、矿井概况 1 ．地质概况 该矿井地处平原，地面标高+150m ，井田走向长度5km ，倾斜方向长度3.3km 。井田上界以标高-165m 为界，下界以标高-1020m 为界，两边以断层为界，井田内煤层赋存稳定，井田可采储量约 1.08 亿吨。 井田有两个开采煤层，为1k 、2k ，在井田范围内，煤层赋存稳定，煤层倾角015 ，各煤层厚度、间距及顶地板岩性参见综合柱状图1-1： 图1-1 综合柱状图 2 ．开拓方式及开采方法 矿井相对瓦斯涌出量为 6.6Tm/3，煤层有自然发火危险，发火期为 16—18 个月，煤 2 尘有爆炸性，爆炸指数为36% 。根据开拓开采设计确定，采用立井多水平上下山开拓，第一水平标高-380m，倾斜长为825×2m，服务年限为27 年，因为走向较短，两翼各布置一个采区。每个采区上山和下山部分各分为五个区段回采。每采区各布置一个综采工作面和一个高档普采工作面，工作面长度 150m，区段平巷及区段煤柱 15m，综采工作面产量在1k 煤层时为1620t/d，在2k 煤层时为1935t/d，日进 6 刀，截深 0.6m，高档普采工作面产量在1k 煤层时为1080t/d，在2k 煤层时为1290t/d，日进 4 刀，截深 0.6 米，东翼还另布置一备用的高档普采工作面。 采区轨道上山均布置在 k2 煤层的底板稳定细砂石中，区段回风...
