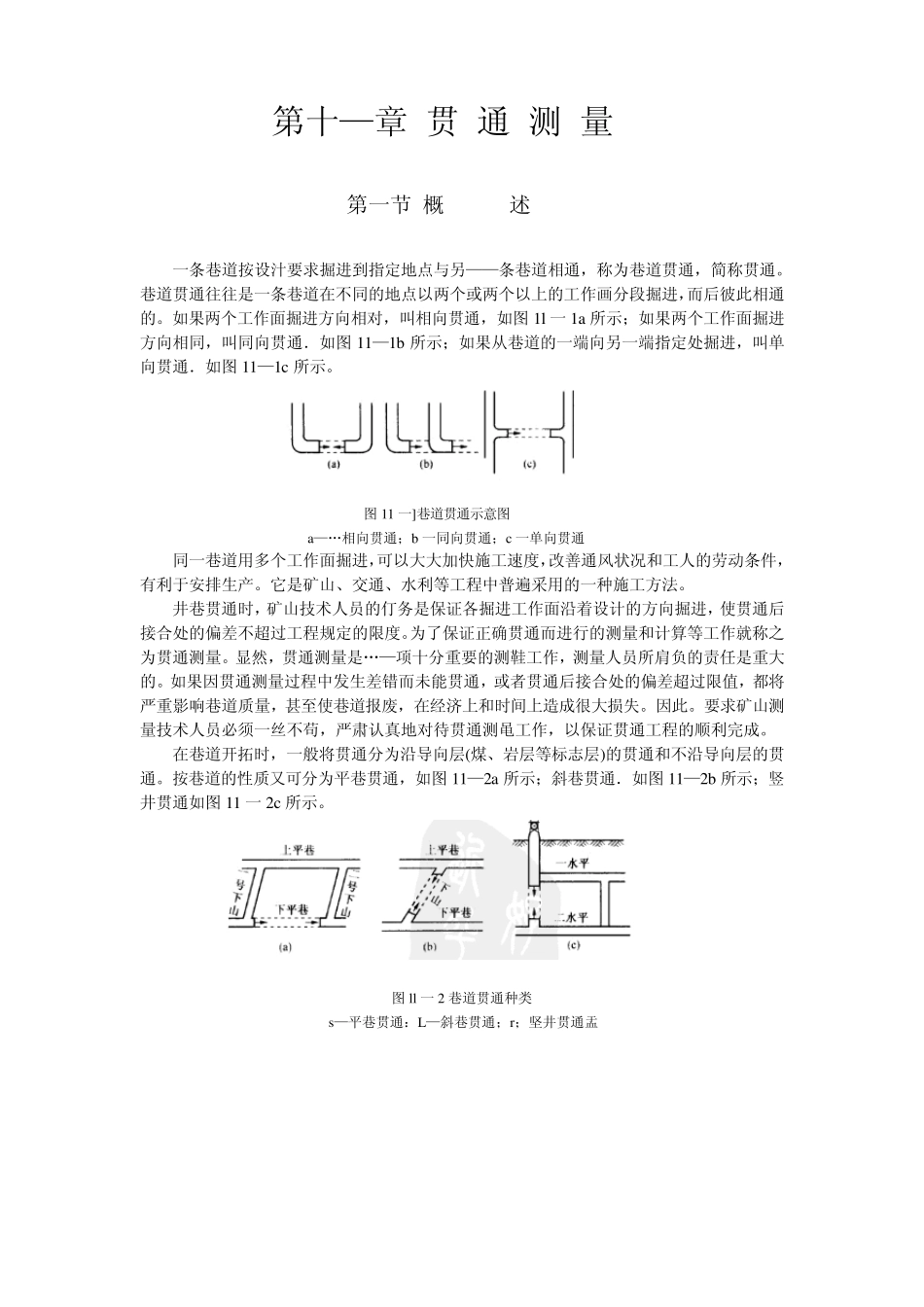

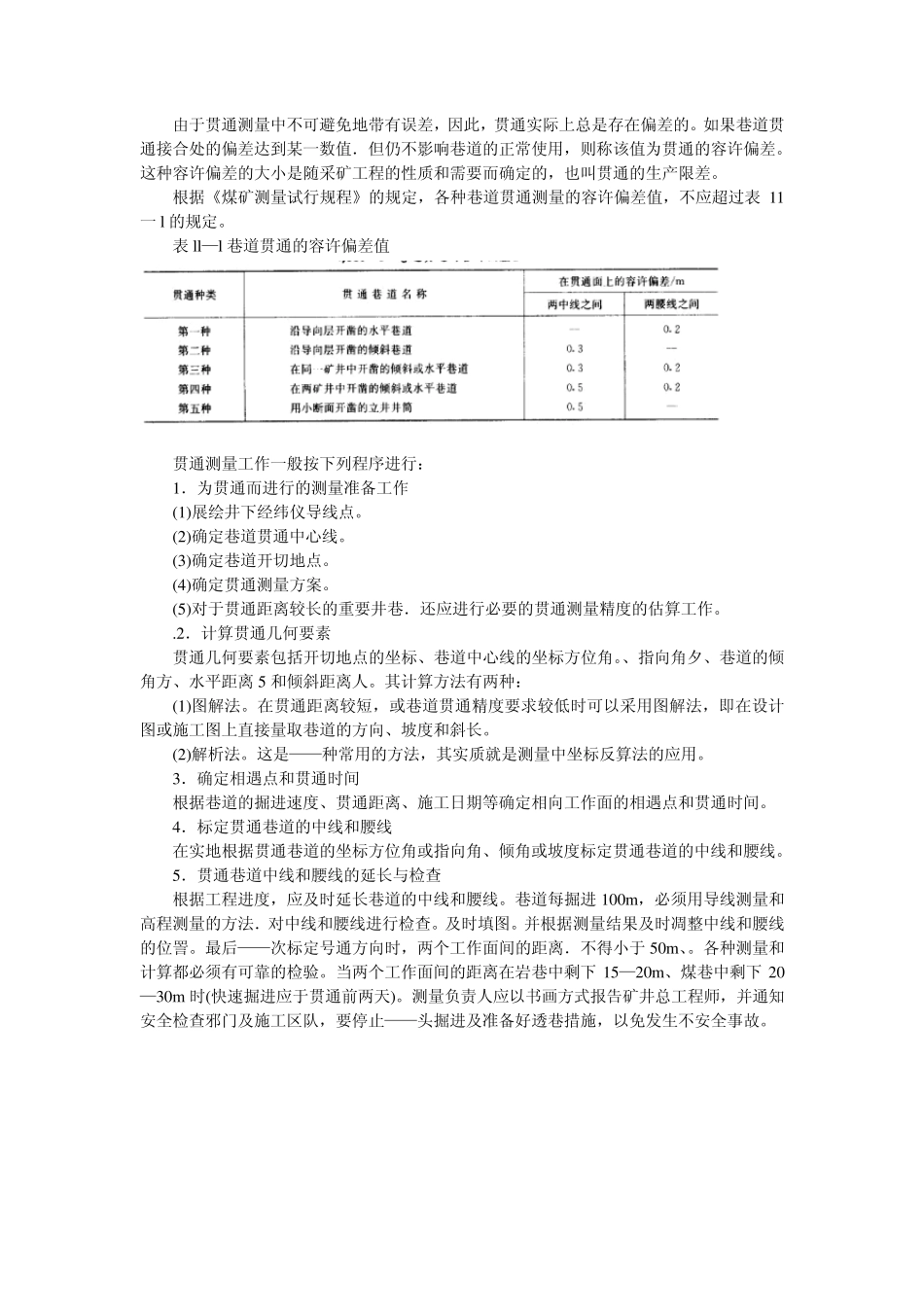

第十—章 贯 通 测 量 第一节 概 述 一条巷道按设汁要求掘进到指定地点与另——条巷道相通，称为巷道贯通，简称贯通。巷道贯通往往是一条巷道在不同的地点以两个或两个以上的工作画分段掘进，而后彼此相通的。如果两个工作面掘进方向相对，叫相向贯通，如图 1l 一 1a 所示；如果两个工作面掘进方向相同，叫同向贯通．如图 11—1b 所示；如果从巷道的一端向另一端指定处掘进，叫单向贯通．如图 11—1c 所示。 图 11 一]巷道贯通示意图 a—…相向贯通；b 一同向贯通；c 一单向贯通 同一巷道用多个工作面掘进，可以大大加快施工速度，改善通风状况和工人的劳动条件，有利于安排生产。它是矿山、交通、水利等工程中普遍采用的一种施工方法。 井巷贯通时，矿山技术人员的仃务是保证各掘进工作面沿着设计的方向掘进，使贯通后接合处的偏差不超过工程规定的限度。为了保证正确贯通而进行的测量和计算等工作就称之为贯通测量。显然，贯通测量是…—项十分重要的测鞋工作，测量人员所肩负的责任是重大的。如果因贯通测量过程中发生差错而未能贯通，或者贯通后接合处的偏差超过限值，都将严重影响巷道质量，甚至使巷道报废，在经济上和时间上造成很大损失。因此。要求矿山测量技术人员必须一丝不苟，严肃认真地对待贯通测黾工作，以保证贯通工程的顺利完成。 在巷道开拓时，一般将贯通分为沿导向层(煤、岩层等标志层)的贯通和不沿导向层的贯通。按巷道的性质又可分为平巷贯通，如图 11—2a 所示；斜巷贯通．如图 11—2b 所示；竖井贯通如图 11 一 2c 所示。 图 ll 一 2 巷道贯通种类 s—平巷贯通：L—斜巷贯通；r；坚井贯通盂 由于贯通测量中不可避免地带有误差，因此，贯通实际上总是存在偏差的。如果巷道贯通接合处的偏差达到某一数值．但仍不影响巷道的正常使用，则称该值为贯通的容许偏差。这种容许偏差的大小是随采矿工程的性质和需要而确定的，也叫贯通的生产限差。 根据《煤矿测量试行规程》的规定，各种巷道贯通测量的容许偏差值，不应超过表11一l 的规定。 表ll—l 巷道贯通的容许偏差值 贯通测量工作一般按下列程序进行： 1．为贯通而进行的测量准备工作 (1)展绘井下经纬仪导线点。 (2)确定巷道贯通中心线。 (3)确定巷道开切地点。 (4)确定贯通测量方案。 (5)对于贯通距离较长的重要井巷．还应进行必要的贯通测量精度的估算工作。 .2．计算贯通几何要素 贯通几何要素包括开切地点的坐标、巷...
