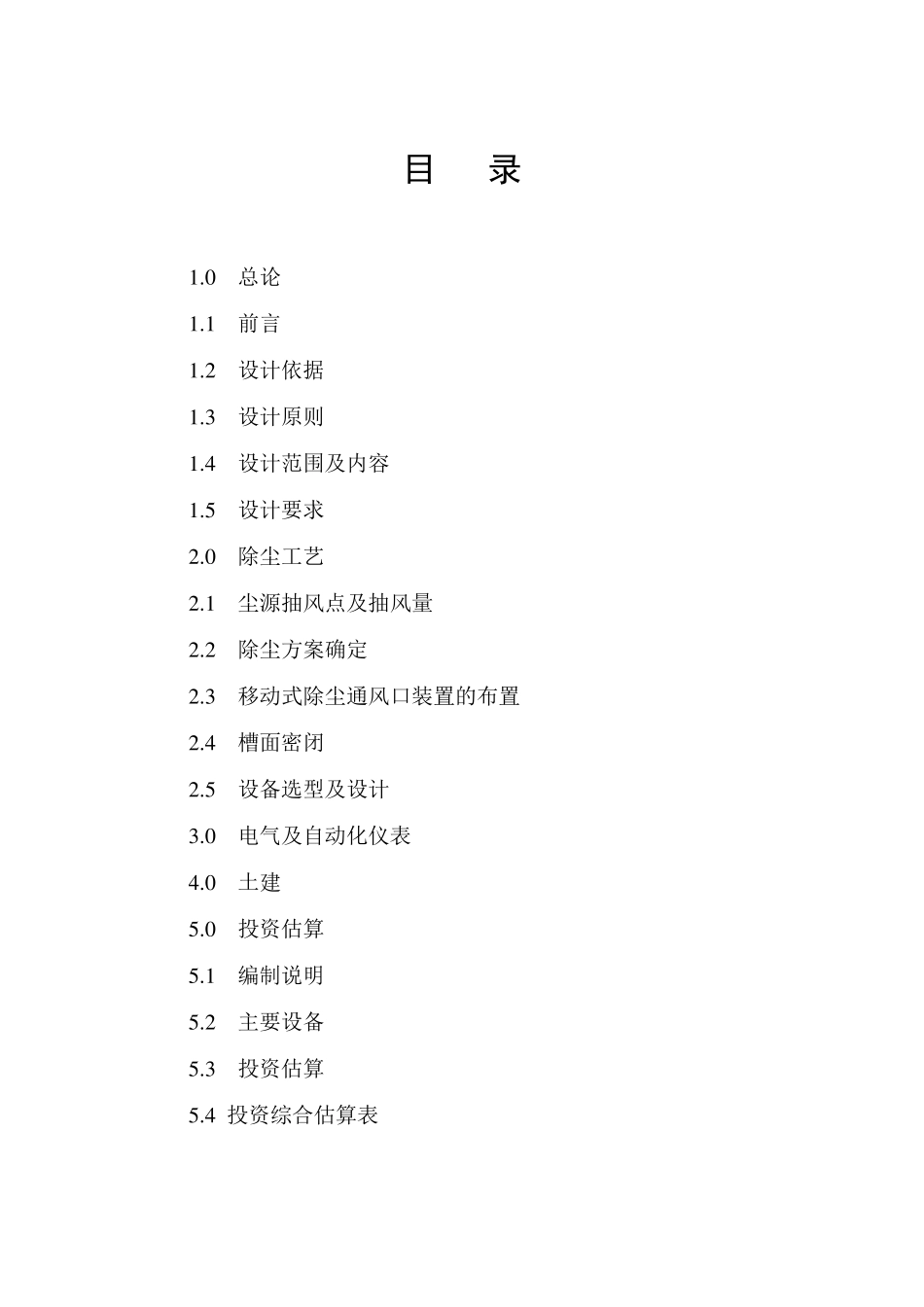

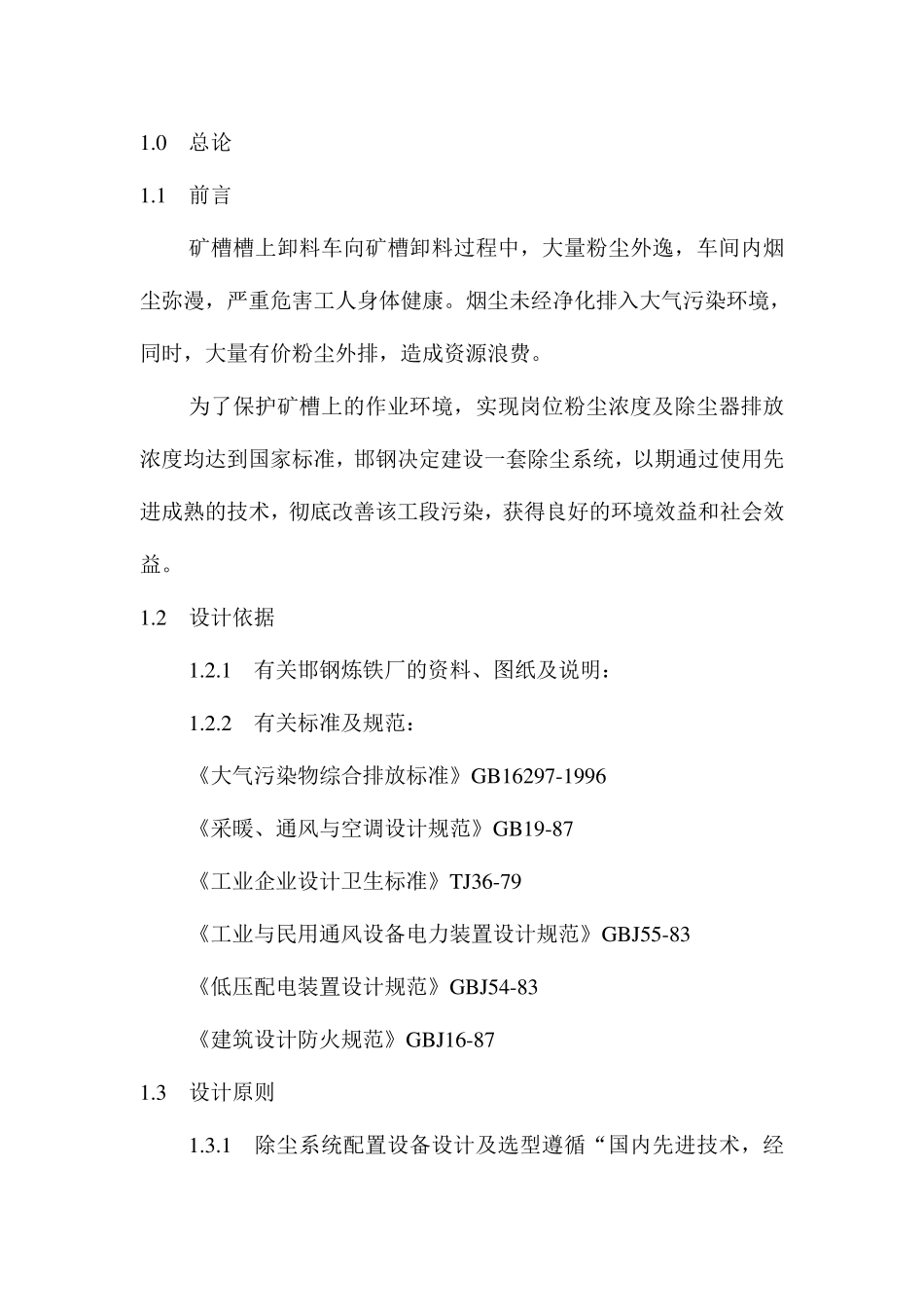

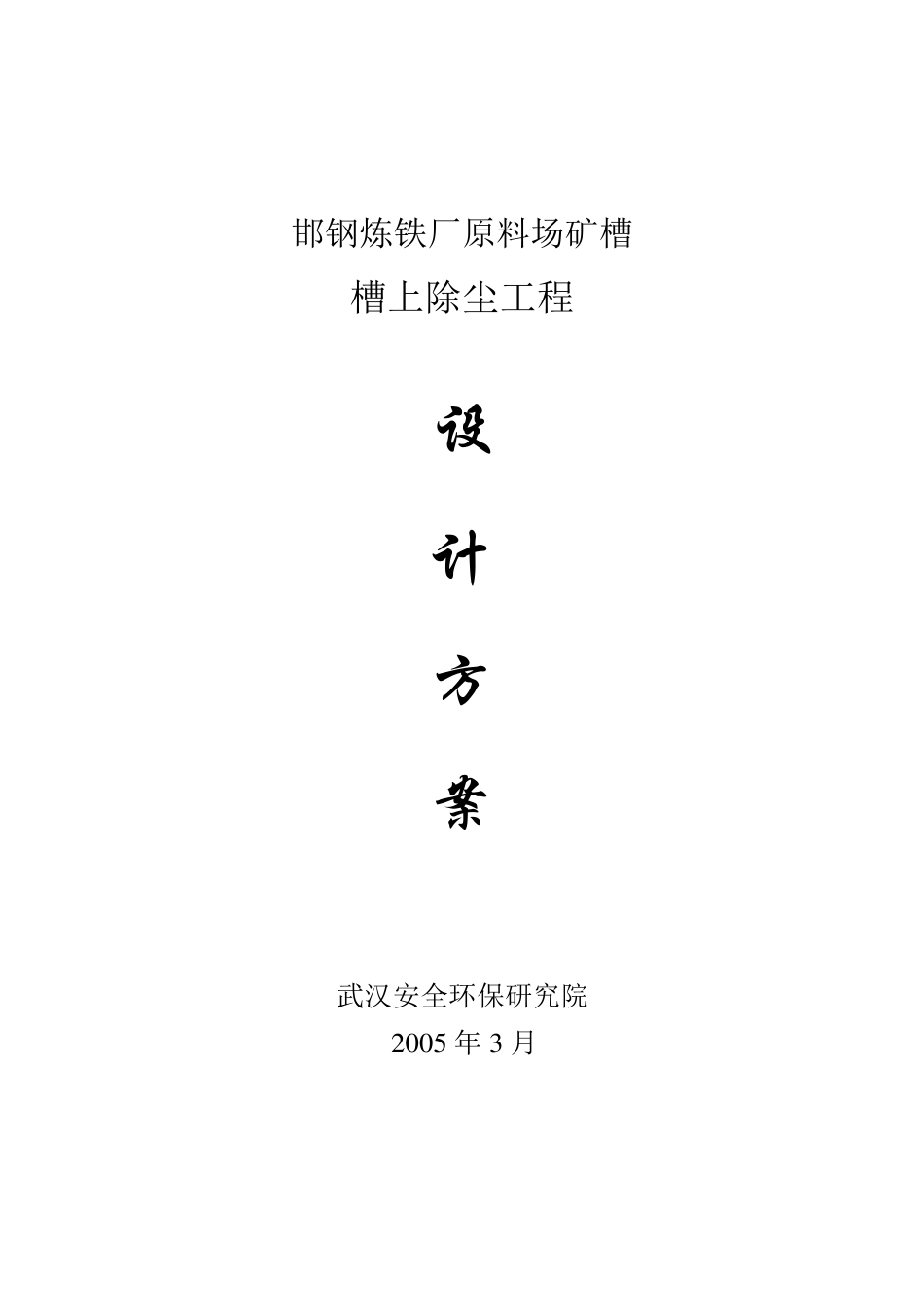

邯钢炼铁厂原料场矿槽 槽上除尘工程 设 计 方 案 武汉安全环保研究院 2 0 0 5 年 3 月 目 录 1 .0 总论 1 .1 前言 1 .2 设计依据 1 .3 设计原则 1 .4 设计范围及内容 1 .5 设计要求 2 .0 除尘工艺 2 .1 尘源抽风点及抽风量 2 .2 除尘方案确定 2 .3 移动式除尘通风口装置的布置 2 .4 槽面密闭 2 .5 设备选型及设计 3 .0 电气及自动化仪表 4 .0 土建 5 .0 投资估算 5 .1 编制说明 5 .2 主要设备 5 .3 投资估算 5 .4 投资综合估算表 1.0 总论 1.1 前言 矿槽槽上卸料车向矿槽卸料过程中,大量粉尘外逸,车间内烟尘弥漫,严重危害工人身体健康。烟尘未经净化排入大气污染环境,同时,大量有价粉尘外排,造成资源浪费。 为了保护矿槽上的作业环境,实现岗位粉尘浓度及除尘器排放浓度均达到国家标准,邯钢决定建设一套除尘系统,以期通过使用先进成熟的技术,彻底改善该工段污染,获得良好的环境效益和社会效益。 1.2 设计依据 1.2.1 有关邯钢炼铁厂的资料、图纸及说明: 1.2.2 有关标准及规范: 《大气污染物综合排放标准》GB16297-1996 《采暖、通风与空调设计规范》GB19-87 《工业企业设计卫生标准》T J36-79 《工业与民用通风设备电力装置设计规范》GBJ55-83 《低压配电装置设计规范》GBJ54-83 《建筑设计防火规范》GBJ16-87 1.3 设计原则 1.3.1 除尘系统配置设备设计及选型遵循“国内先进技术,经济合理”的原则; 1.3.2 除尘系统的布置、运行及尘源点密闭不影响生产设备的运行及岗位工人操作; 1.3.3 采用经济、先进、实用、操作简单、维修方便、运行经济稳定可靠的移动式除尘通风口装置; 1.3.4 系统控制采用PLC 控制 1.4 设计范围及内容 1.4.1 矿槽槽上卸料车及对应矿槽设置Л字型密封装置及移动式除尘通风装置;设置料位检测及控制系统; 1.4.2 密闭罩及系统风管设计; 1.4.3 除尘器、卸输灰系统,风机及电机、烟囱; 1.4.4 相关土建及电气设计。 1.5 设计要求 岗位粉尘浓度≤10m g/Nm 3 扬尘捕集率≥95% 除尘器出口粉尘浓度<50m g/Nm 3 2.0 除尘工艺 2.1 尘源抽风点及抽风量 尘源抽风点及抽风量见下表 2.2 除尘方案确定 2.2.1 矿槽粉尘捕集 目前,国内钢铁企业矿槽槽上通风除尘系统,采用工艺大多数都是在每个矿槽槽边分别设置一个吸尘罩,每个吸尘罩后设置一台电动阀门,电动阀门与槽上卸料车联锁,当卸...
