矿用U型钢参数手册

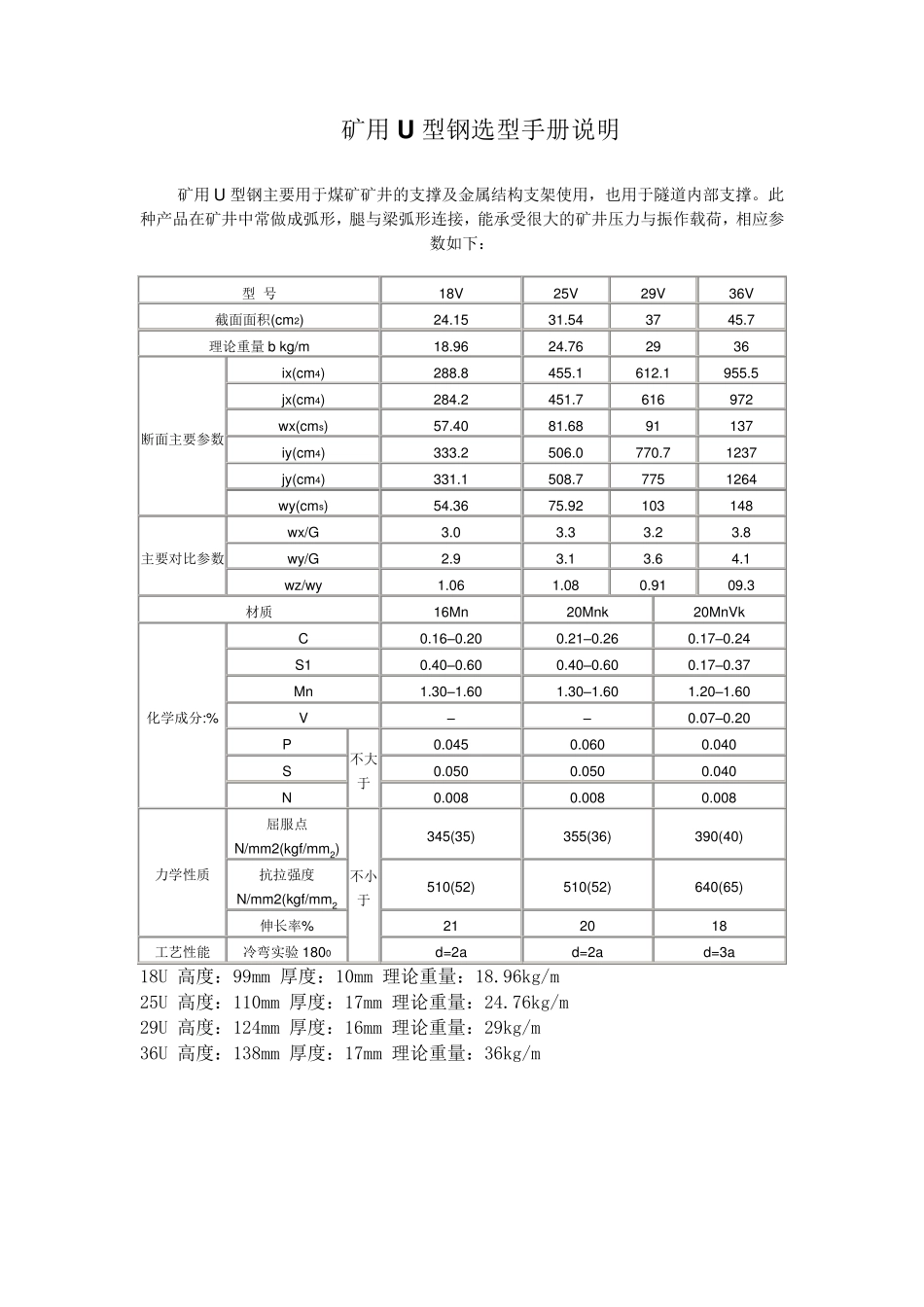

矿用U 型钢选型手册说明 矿用U 型钢主要用于煤矿矿井的支撑及金属结构支架使用，也用于隧道内部支撑。此种产品在矿井中常做成弧形，腿与梁弧形连接，能承受很大的矿井压力与振作载荷，相应参数如下： 型 号 18V 25V 29V 36V 截面面积(cm2) 24.15 31.54 37 45.7 理论重量 b kg/m 18.96 24.76 29 36 断面主要参数 ix(cm4) 288.8 455.1 612.1 955.5 jx(cm4) 284.2 451.7 616 972 wx(cms) 57.40 81.68 91 137 iy(cm4) 333.2 506.0 770.7 1237 jy(cm4) 331.1 508.7 775 1264 wy(cms) 54.36 75.92 103 148 主要对比参数 wx/G 3.0 3.3 3.2 3.8 wy/G 2.9 3.1 3.6 4.1 wz/wy 1.06 1.08 0.91 09.3 材质 16Mn 20Mnk 20MnVk 化学成分:% C 0.16–0.20 0.21–0.26 0.17–0.24 S1 0.40–0.60 0.40–0.60 0.17–0.37 Mn 1.30–1.60 1.30–1.60 1.20–1.60 V – – 0.07–0.20 P 不大于 0.045 0.060 0.040 S 0.050 0.050 0.040 N 0.008 0.008 0.008 力学性质 屈服点N/mm2(kgf/mm2) 不小于 345(35) 355(36) 390(40) 抗拉强度N/mm2(kgf/mm2 510(52) 510(52) 640(65) 伸长率% 21 20 18 工艺性能 冷弯实验 1800 d=2a d=2a d=3a 18U 高度：99mm 厚度：10mm 理论重量：18.96kg/m 25U 高度：110mm 厚度：17mm 理论重量：24.76kg/m 29U 高度：124mm 厚度：16mm 理论重量：29kg/m 36U 高度：138mm 厚度：17mm 理论重量：36kg/m (1)尺寸规格和允许偏差见图4-66～图4-68 和表4-144 一表4_146。 表4-144 型钢的截面尺寸 (m m ) 型号 H1 H2 H3 B1 B2 B3 B4 B5 B6 B7 M 6 18U 99 18 10 122 84 57 46.2 7.5 25U 11O 26 17 134 92 50.8 45 94.1 6.6 29U 124 28.5 16 150.5 116 44 53 42 30 116.6 7.2 3 型号 d R1 R2 R3 Rd r1 r2 r3 J9 18U 2 2 9 9 8 4 2 25U 0 2.5 400 400 12 lO 7 2 29U 450 185 15 16 7 4 40° 3° 表4-145 型钢的截面面积、理论质量及截面参数 型号 截面 面积 ／cm2 理论 质量 ／(kg／m) 截。面参数 X-X y_y Ix／cm4 Wx／cm3 ix／cm Sx／cm Iy／cm4 Wy/cm3 iy／cm 18U 24.15 18.96 284.26 56.29 3.43 75.40 331.35 54.32 3.70 57.43 25U 31.54 24.76 451.70 81.68 3.78 110.90 ...
