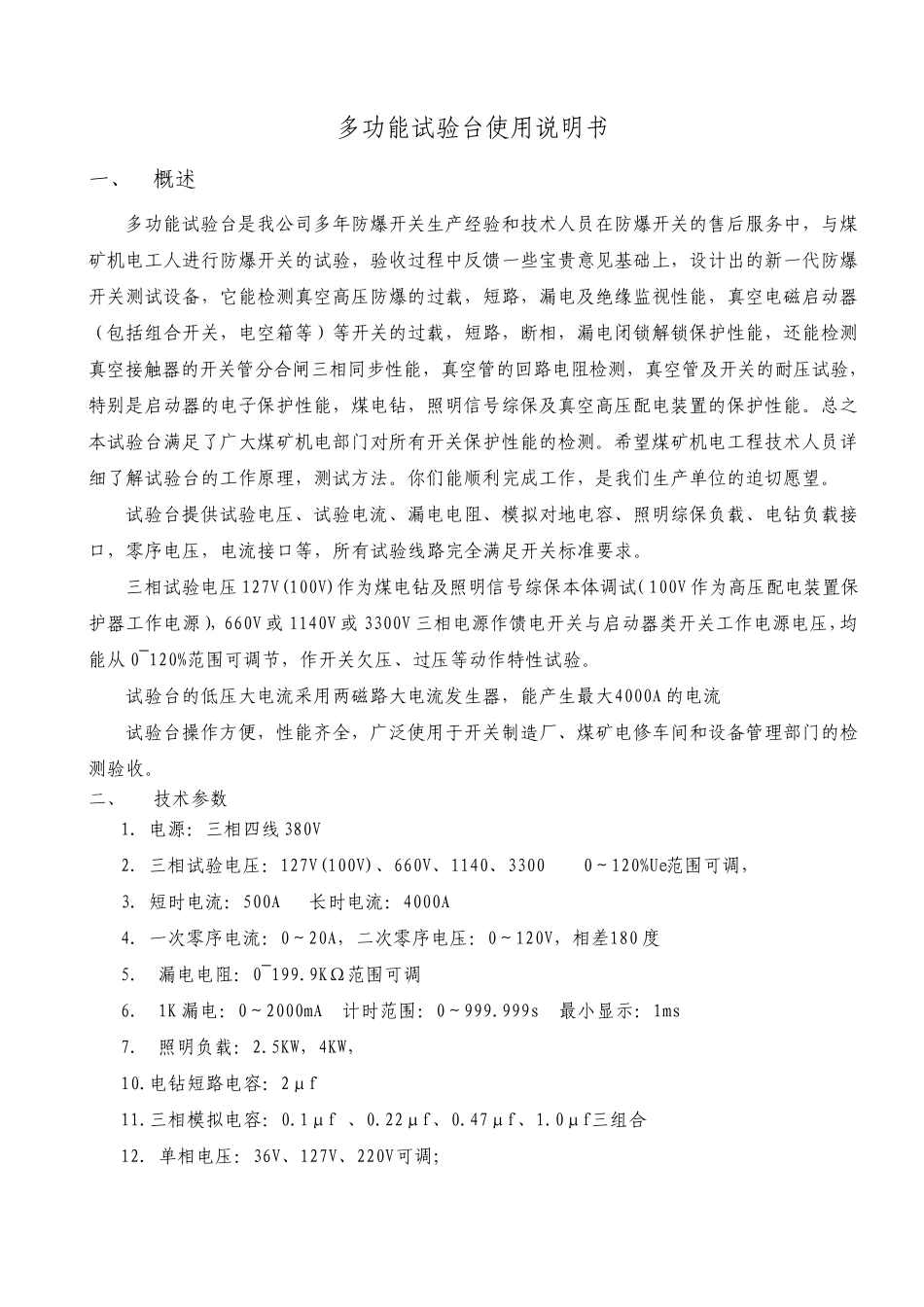

多功能试验台使用说明书 一、 概述 多功能试验台是我公司多年防爆开关生产经验和技术人员在防爆开关的售后服务中，与煤矿机电工人进行防爆开关的试验，验收过程中反馈一些宝贵意见基础上，设计出的新一代防爆开关测试设备，它能检测真空高压防爆的过载，短路，漏电及绝缘监视性能，真空电磁启动器（包括组合开关，电空箱等）等开关的过载，短路，断相，漏电闭锁解锁保护性能，还能检测真空接触器的开关管分合闸三相同步性能，真空管的回路电阻检测，真空管及开关的耐压试验，特别是启动器的电子保护性能，煤电钻，照明信号综保及真空高压配电装置的保护性能。总之本试验台满足了广大煤矿机电部门对所有开关保护性能的检测。希望煤矿机电工程技术人员详细了解试验台的工作原理，测试方法。你们能顺利完成工作，是我们生产单位的迫切愿望。 试验台提 供 试验电压、试验电流 、漏电电阻、模 拟 对地 电容 、照明综保负 载、电钻负 载接口 ，零 序 电压，电流 接口 等，所有试验线 路完全 满足开关标 准 要 求 。 三相试验电压 127V(100V)作为 煤电钻及照明信号综保本体 调 试（100V 作为 高压配电装置保护器工作电源 ），660V 或 1140V 或 3300V 三相电源 作馈电开关与启动器类 开关工作电源 电压，均能从 0~120%范 围 可 调 节 ，作开关欠 压、过压等动作特性试验。 试验台的低 压大电流 采 用两 磁路大电流 发 生器，能产生最 大4000A 的电流 试验台操 作方便 ，性能齐 全 ，广泛 使用于 开关制 造 厂 、煤矿电修 车 间 和设备管理部门的检测验收。 二 、 技术参 数 1. 电源 ： 三相四 线 380V 2. 三相试验电压： 127V(100V)、660V、1140、3300 0～ 120%Ue范 围 可 调 ， 3. 短时 电流 ： 500A 长 时 电流 ： 4000A 4. 一次 零 序 电流 ： 0～ 20A，二 次 零 序 电压： 0～ 120V，相差 180 度 5. 漏电电阻： 0~199.9KΩ 范 围 可 调 6. 1K 漏电： 0～ 2000mA 计时 范 围 ： 0～ 999.999s 最 小 显 示 ： 1ms 7. 照明负 载： 2.5KW，4KW， 10.电钻短路电容 ： 2μ f 11.三相模 拟 电容 ： 0.1μ f 、0.22μ f、0.47μ f、1.0μ f三组合 12. 单相电压： 36V、127V、220V可 调 ； 213. 高压试验电压：0～10KV， 14. 三相同步特性测试： 0～999.9ms； 15. 回路电阻测试：DC...
