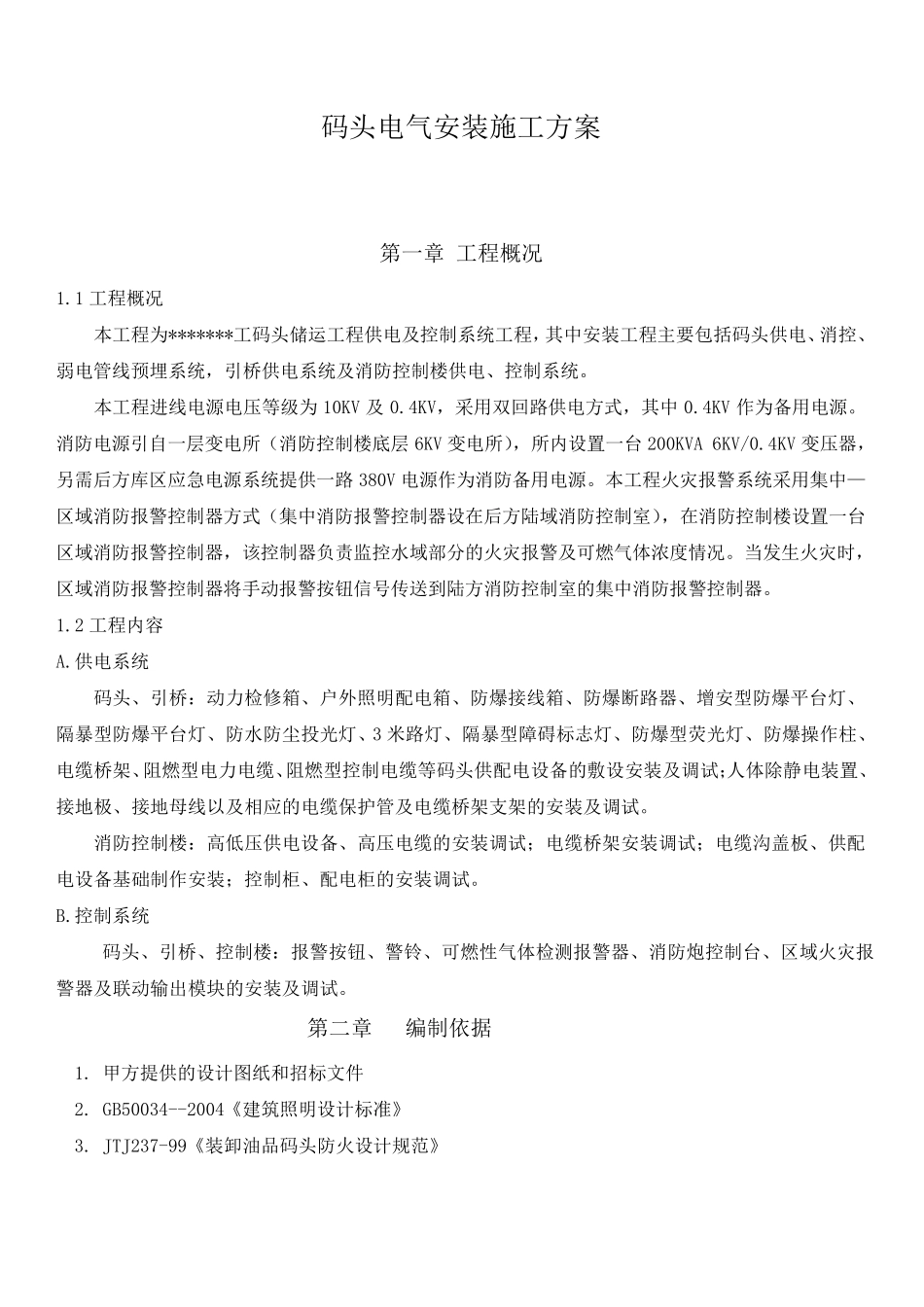

码头电气安装施工方案 第一章 工程概况 1.1 工程概况 本工程为*******工码头储运工程供电及控制系统工程，其中安装工程主要包括码头供电、消控、弱电管线预埋系统，引桥供电系统及消防控制楼供电、控制系统。 本工程进线电源电压等级为10KV 及0.4KV，采用双回路供电方式，其中0.4KV 作为备用电源。消防电源引自一层变电所（消防控制楼底层6KV 变电所），所内设置一台200KVA 6KV/0.4KV 变压器，另需后方库区应急电源系统提供一路380V 电源作为消防备用电源。本工程火灾报警系统采用集中—区域消防报警控制器方式（集中消防报警控制器设在后方陆域消防控制室），在消防控制楼设置一台区域消防报警控制器，该控制器负责监控水域部分的火灾报警及可燃气体浓度情况。当发生火灾时，区域消防报警控制器将手动报警按钮信号传送到陆方消防控制室的集中消防报警控制器。 1.2 工程内容 A.供电系统 码头、引桥：动力检修箱、户外照明配电箱、防爆接线箱、防爆断路器、增安型防爆平台灯、隔暴型防爆平台灯、防水防尘投光灯、3 米路灯、隔暴型障碍标志灯、防爆型荧光灯、防爆操作柱、电缆桥架、阻燃型电力电缆、阻燃型控制电缆等码头供配电设备的敷设安装及调试；人体除静电装置、接地极、接地母线以及相应的电缆保 护 管及电缆桥架支 架的安装及调试。 消防控制楼：高 低 压供电设备、高 压电缆的安装调试；电缆桥架安装调试；电缆沟 盖 板 、供配电设备基 础 制作安装；控制柜 、配电柜 的安装调试。 B.控制系统 码头、引桥、控制楼：报警按钮、警铃 、可燃性 气体检测 报警器、消防炮 控制台、区域火灾报警器及联 动输 出 模 块 的安装及调试。 第二 章 编 制依 据 1. 甲 方提供的设计 图 纸 和 招 标文 件 2. GB50034--2004《 建 筑 照明设计 标准 》 3. JTJ237-99《 装卸 油 品 码头防火设计 规 范 》 4. 03D501-4《 接 地 装 置 安 装 》 5. GB50303--2002 《 建 筑 电 气 工 程 施 工 质 量 验 收 规 范 》 6. GB50116《 火 灾 自 动 报 警 系 统 设 计 规 范 （ 含 条 文 说 明 ）》 7.GB50166《 火 灾 自 动 报 警 系 统 施 工 与 验 收 规 范 》 8.GBJ16《 建 筑 设 计 防 火 规 范 》 9.03D501《 利 用 建 筑 物 金 属 体 做 防 雷 及 接 地 装 置 》 第 三 章 主 要...
