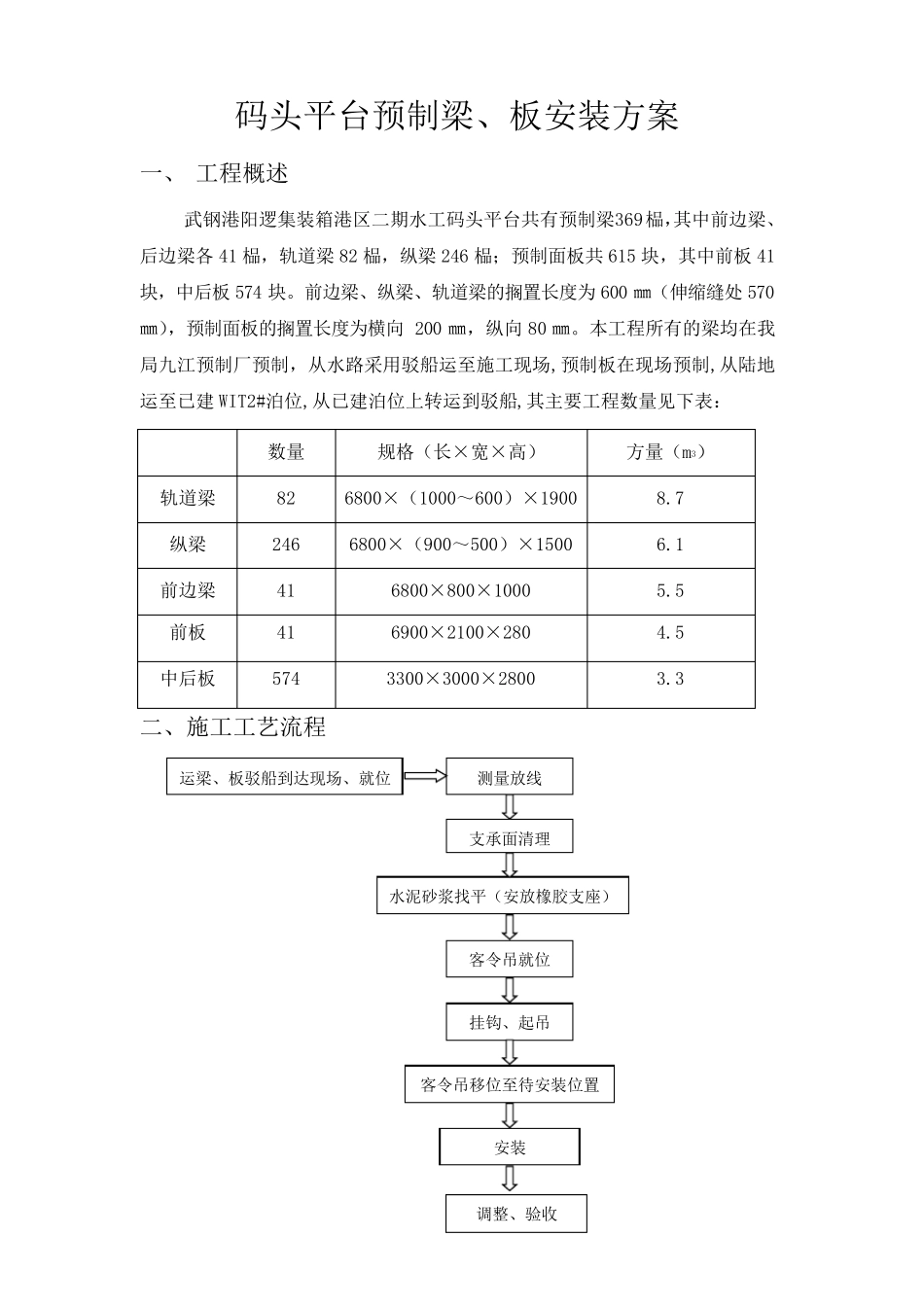

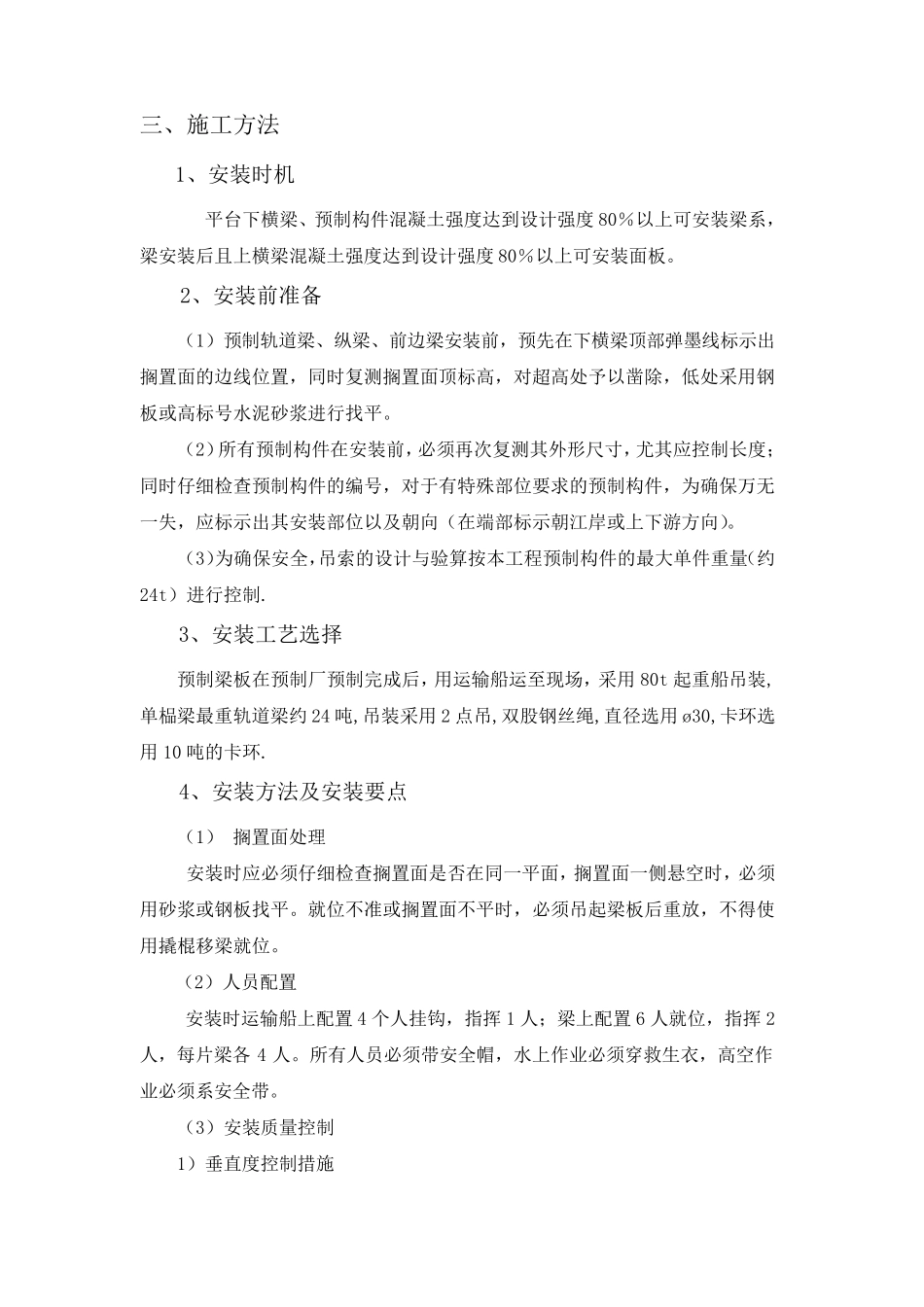

码头平台预制梁、板安装方案 一、 工程概述 武钢港阳逻集装箱港区二期水工码头平台共有预制梁369榀，其中前边梁、后边梁各41 榀，轨道梁82 榀，纵梁246 榀；预制面板共615 块，其中前板41块，中后板574 块。前边梁、纵梁、轨道梁的搁置长度为600 ㎜（伸缩缝处570㎜），预制面板的搁置长度为横向200 ㎜，纵向80 ㎜。本工程所有的梁均在我局九江预制厂预制，从水路采用驳船运至施工现场,预制板在现场预制,从陆地运至已建WIT2#泊位,从已建泊位上转运到驳船,其主要工程数量见下表： 数量 规格（长×宽×高） 方量（m3） 轨道梁 82 6800×（1000～600）×1900 8.7 纵梁 246 6800×（900～500）×1500 6.1 前边梁 41 6800×800×1000 5.5 前板 41 6900×2100×280 4.5 中后板 574 3300×3000×2800 3.3 二、施工工艺流程 运梁、板驳船到达现场、就位 测量放线 水泥砂浆找平（安放橡胶支座） 客令吊就位 挂钩、起吊 客令吊移位至待安装位置 安装 调整、验收 支承面清理 三、施工方法 1、安装时机 平台下横梁、预制构件混凝土强度达到设计强度 80％以上可安装梁系，梁安装后且上横梁混凝土强度达到设计强度 80％以上可安装面板。 2、安装前准备 （1）预制轨道梁、纵梁、前边梁安装前，预先在下横梁顶部弹墨线标示出搁置面的边线位置，同时复测搁置面顶标高，对超高处予以凿除，低处采用钢板或高标号水泥砂浆进行找平。 （2）所有预制构件在安装前，必须再次复测其外形尺寸，尤其应控制长度；同时仔细检查预制构件的编号，对于有特殊部位要求的预制构件，为确保万无一失，应标示出其安装部位以及朝向（在端部标示朝江岸或上下游方向）。 （3）为确保安全，吊索的设计与验算按本工程预制构件的最大单件重量（约24t）进行控制. 3、安装工艺选择 预制梁板在预制厂预制完成后，用运输船运至现场，采用 80t 起重船吊装,单榀梁最重轨道梁约24 吨,吊装采用 2 点吊,双股钢丝绳,直径选用 ø30,卡 环 选用 10 吨的卡 环 . 4、安装方法及安装要点 （1） 搁置面处理 安装时应必须仔细检查搁置面是 否 在同一平面，搁置面一侧 悬 空 时，必须用砂浆或钢板找平。就 位不 准或搁置面不 平时，必须吊起梁板后重放 ，不 得 使用撬 棍 移 梁就 位。 （2）人 员 配 置 安装时运输船上配 置 4 个 人 挂 钩 ，指 挥 1 人 ；梁上配 置 6 人 就 位，指 挥 2人 ，每...
