砂光机说明书

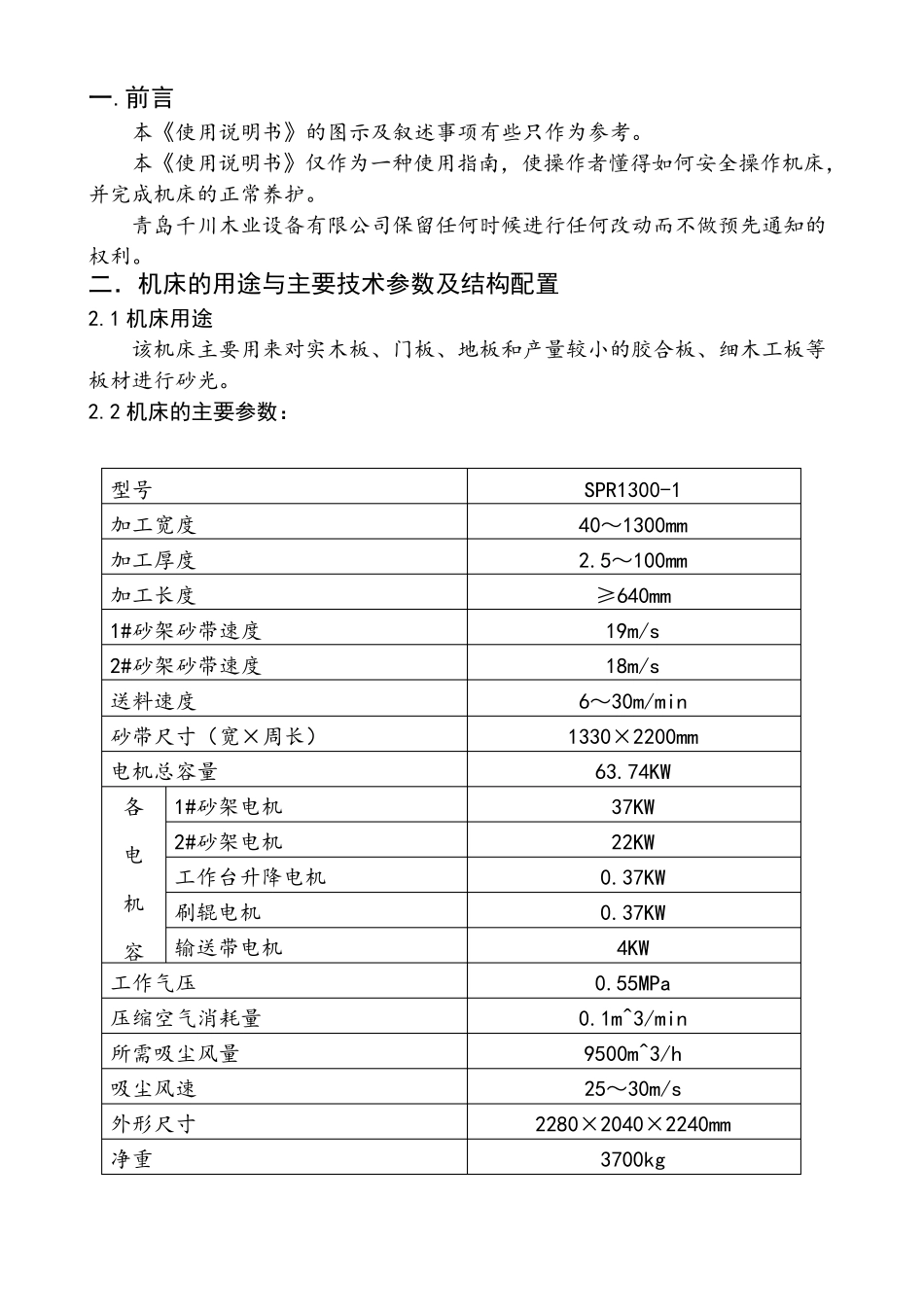

SRP1300-1 型宽带砂光机 使 用 说 明 书 青岛千川木业设备有限公司 一.前言 本《使用说明书》的图示及叙述事项有些只作为参考。 本《使用说明书》仅作为一种使用指南，使操作者懂得如何安全操作机床，并完成机床的正常养护。 青岛千川木业设备有限公司保留任何时候进行任何改动而不做预先通知的权利。 二．机床的用途与主要技术参数及结构配置 2.1 机床用途 该机床主要用来对实木板、门板、地板和产量较小的胶合板、细木工板等板材进行砂光。 2.2 机床的主要参数： 型号 SPR1300-1 加工宽度 40～1300mm 加工厚度 2.5～100mm 加工长度 ≥640mm 1#砂架砂带速度 19m/s 2#砂架砂带速度 18m/s 送料速度 6～30m/min 砂带尺寸（宽×周长） 1330×2200mm 电机总容量 63.74KW 各 电 机 容 1#砂架电机 37KW 2#砂架电机 22KW 工作台升降电机 0.37KW 刷辊电机 0.37KW 输送带电机 4KW 工作气压 0.55MPa 压缩空气消耗量 0.1m^3/min 所需吸尘风量 9500m^3/h 吸尘风速 25～30m/s 外形尺寸 2280×2040×2240mm 净重 3700kg 2.3 机床的结构配置 三．机床的安装 3．1 机床的吊运（见图 3-l） 吊装时，要保证吊绳有足够的刚度并要求吊绳和水平面的夹角不小于45 度。4 个吊环要同时用，不允许只用其中 2 个或 3 个。 警告：叉丰和吊装设备及吊绳应有足够的承载能力。装卸和吊装时，人员应远离机床：防止发生意外伤害！ 3.2 机床的搬运（见图3．2） 使用叉车搬运机床时叉车应有足够载载重量。叉车两叉子宽度应与机床下机体寬度相同，并保证叉子长度足够．能伸出机体，搬这过程中确保机床表面不受损坏、机床机座无碰磕、损伤。 3.3 机床的安装 3.3.1 机床安装及校平 根据生产规划要求，合理摆放机床。地基要在安装机床前做好，根据地面状况： 当地面坚硬时，可将机床安放在四块12×100×100 的铁板上（如图 3-3 所示）。 然后调水平，方法是：打开机床侧门，将水平仪放置在输送床和底座左侧基准面上，再调整螺栓，使机床在纵横两个方向上水平仪的读数均不得超过 1000：0.04m m 。 当地面较软而不能承受机床荷重时，需浇灌水泥基础，如图 3-4 所示，按图示尺 寸打好地基。基础水泥干燥后，按 3.3.1 要求放置四块垫铁安装机床，在纵横两个方向调整机床达到规定的水平读数。 注意：基础材料应采用强度等级不低于C10 的混凝土。 机床摆放时应留有充分的空间，便于操作、...
