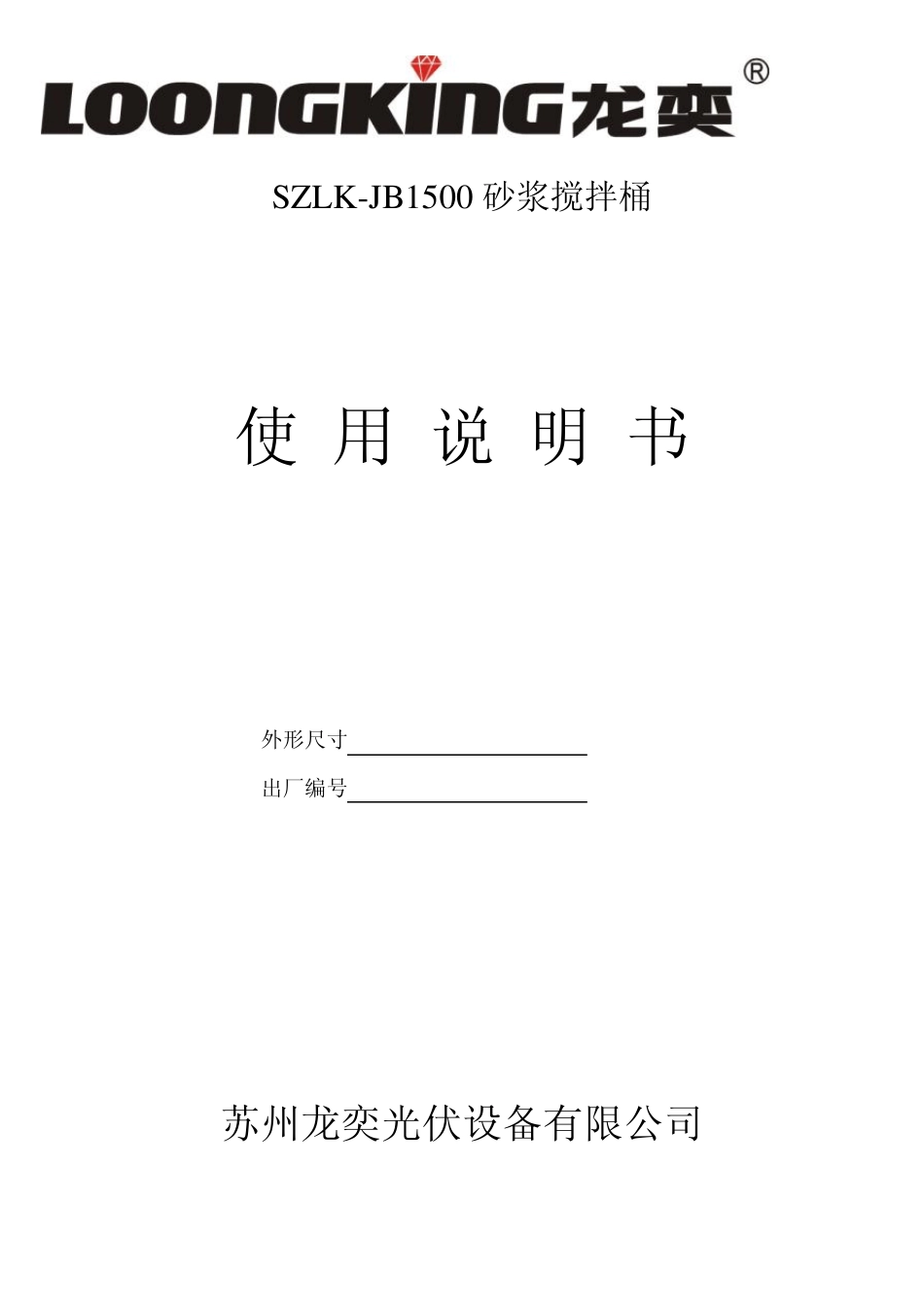

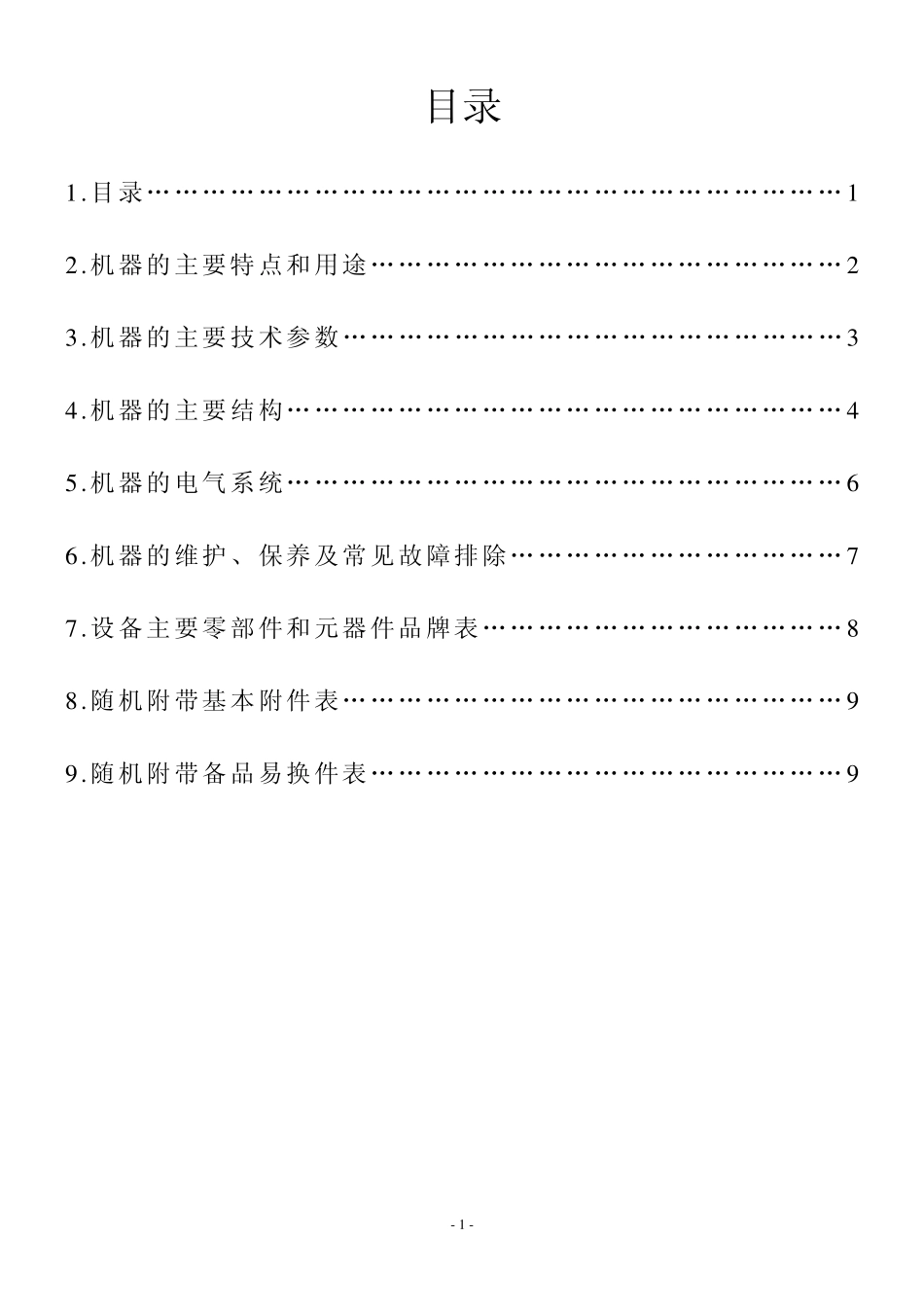

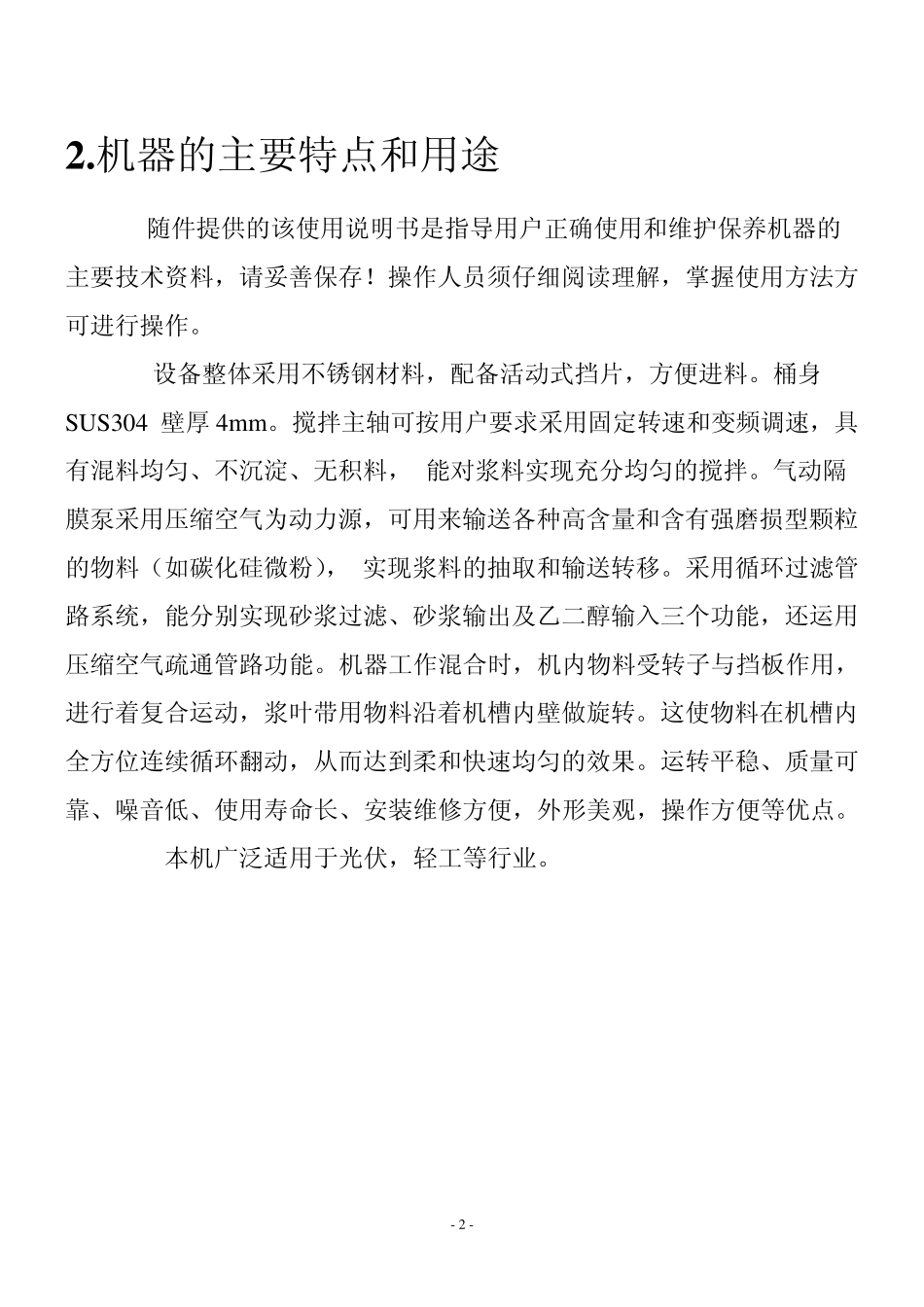

SZLK-JB1500 砂浆搅拌桶 使 用 说 明 书 外形尺寸 出厂编号 苏州龙奕光伏设备有限公司 - 1 - 目录 1 .目录………………………………………………………………… 1 2 .机器的主要特点和用途…………………………………………… 2 3 .机器的主要技术参数……………………………………………… 3 4 .机器的主要结构…………………………………………………… 4 5 .机器的电气系统…………………………………………………… 6 6 .机器的维护、保养及常见故障排除……………………………… 7 7 .设备主要零部件和元器件品牌表………………………………… 8 8 .随机附带基本附件表……………………………………………… 9 9 .随机附带备品易换件表…………………………………………… 9 - 2 - 2 .机器的主要特点和用途 随件提供的该使用说明书是指导用户正确使用和维护保养机器的主要技术资料，请妥善保存！操作人员须仔细阅读理解，掌握使用方法方可进行操作。 设备整体采用不锈钢材料，配备活动式挡片，方便进料。桶身SUS304 壁厚4mm。搅拌主轴可按用户要求采用固定转速和变频调速，具有混料均匀、不沉淀、无积料， 能对浆料实现充分均匀的搅拌。气动隔膜泵采用压缩空气为动力源，可用来输送各种高含量和含有强磨损型颗粒的物料（如碳化硅微粉）， 实现浆料的抽取和输送转移。采用循环过滤管路系统，能分别实现砂浆过滤、砂浆输出及乙二醇输入三个功能，还运用压缩空气疏通管路功能。机器工作混合时，机内物料受转子与挡板作用，进行着复合运动，浆叶带用物料沿着机槽内壁做旋转。这使物料在机槽内全方位连续循环翻动，从而达到柔和快速均匀的效果。运转平稳、质量可靠、噪音低、使用寿命长、安装维修方便，外形美观，操作方便等优点。 本机广泛适用于光伏，轻工等行业。 - 3 - 3 ．机器的主要技术参数 序号 参数名称 数值 单位 备注 1 桶体直径 1400 mm 2 安装尺寸 2000*1500*2320 mm 3 单次装载量 1500 L 4 转速 30 r/min 5 总功率 4 KW 6 电压 380±10% V 7 频率 50±10% Hz 8 温度 20-25 ℃ 9 湿度 50%±10% 10 噪声 50 dBa - 4 - 4．机器的主要结构 4．1机架 机架由桶架,桶身等工件焊接成整体框架。 图1 机器结构示意图 - 5 - 4．2桶身部分 图2桶体结构图 - 6 - 5．机器的电气系统 L3L2NL1UVWM13 524 613 524 6LAA12...
