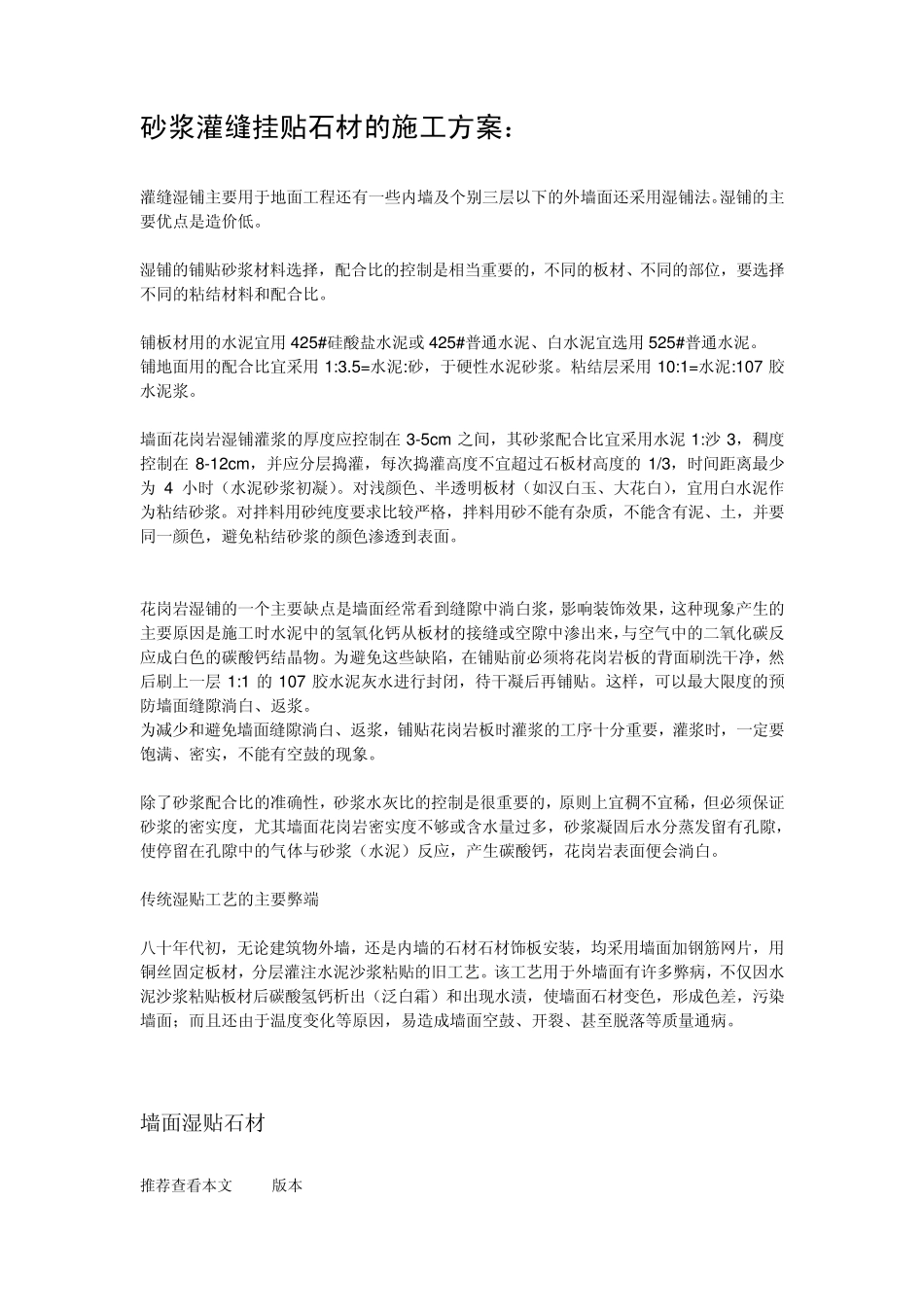

砂浆灌缝挂贴石材的施工方案： 灌缝湿铺主要用于地面工程还有一些内墙及个别三层以下的外墙面还采用湿铺法
湿铺的主要优点是造价低
湿铺的铺贴砂浆材料选择，配合比的控制是相当重要的，不同的板材、不同的部位，要选择不同的粘结材料和配合比
铺板材用的水泥宜用425#硅酸盐水泥或 425#普通水泥、白水泥宜选用525#普通水泥
铺地面用的配合比宜采用1:3
5=水泥:砂，于硬性水泥砂浆
粘结层采用10:1=水泥:107 胶水泥浆
墙面花岗岩湿铺灌浆的厚度应控制在 3-5cm 之间，其砂浆配合比宜采用水泥 1:沙 3，稠度控制在 8-12cm ，并应分层捣灌，每次捣灌高度不宜超过石板材高度的1/3，时间距离最少为 4 小时（水泥砂浆初凝）
对浅颜色、半透明板材（如汉白玉、大花白），宜用白水泥作为粘结砂浆
对拌料用砂纯度要求比较严格，拌料用砂不能有杂质，不能含有泥、土，并要同一颜色，避免粘结砂浆的颜色渗透到表面
花岗岩湿铺的一个主要缺点是墙面经常看到缝隙中淌白浆，影响装饰效果，这种现象产生的主要原因是施工时水泥中的氢氧化钙从板材的接缝或空隙中渗出来，与空气中的二氧化碳反应成白色的碳酸钙结晶物
为避免这些缺陷，在铺贴前必须将花岗岩板的背面刷洗干净，然后刷上一层1:1 的107 胶水泥灰水进行封闭，待干凝后再铺贴
这样，可以最大限度的预防墙面缝隙淌白、返浆
为减少和避免墙面缝隙淌白、返浆，铺贴花岗岩板时灌浆的工序十分重要，灌浆时，一定要饱满、密实，不能有空鼓的现象
除了砂浆配合比的准确性，砂浆水灰比的控制是很重要的，原则上宜稠不宜稀，但必须保证砂浆的密实度，尤其墙面花岗岩密实度不够或含水量过多，砂浆凝固后水分蒸发留有孔隙，使停留在孔隙中的气体与砂浆（水泥）反应，产生碳酸钙，花岗岩表面便会淌白
传统湿贴工艺的主要弊端 八十年代初，无论建筑物外墙，还是内墙的石材石材饰板安装，均采用
