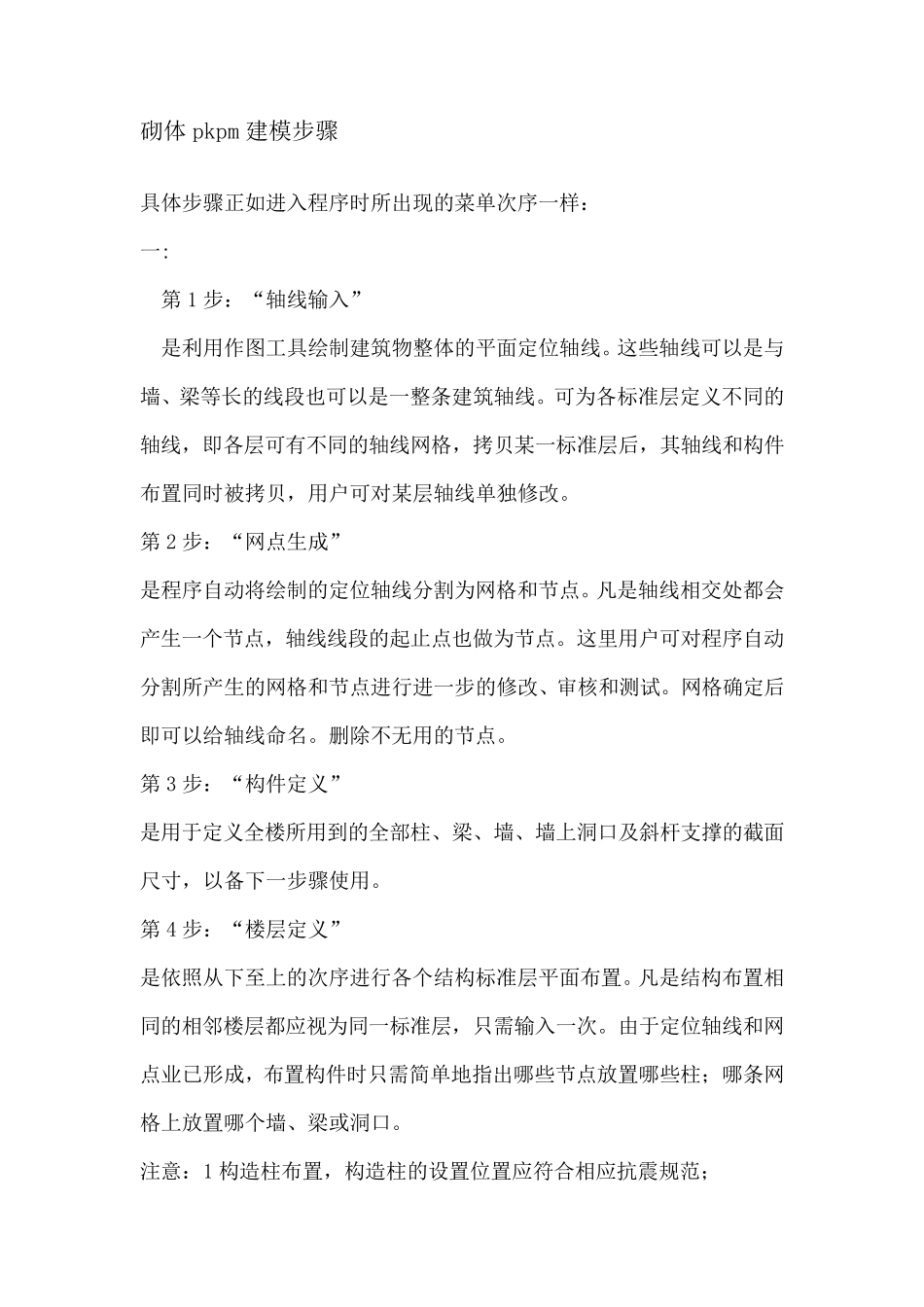

砌体pkpm 建模步骤 具体步骤正如进入程序时所出现的菜单次序一样： 一: 第1 步：“轴线输入” 是利用作图工具绘制建筑物整体的平面定位轴线。这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。 第2 步：“网点生成” 是程序自动将绘制的定位轴线分割为网格和节点。凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。网格确定后即可以给轴线命名。删除不无用的节点。 第3 步：“构件定义” 是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。 第4 步：“楼层定义” 是依照从下至上的次序进行各个结构标准层平面布置。凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱； 哪条网格上放置哪个墙、梁或 洞口。 注 意 ：1 构造 柱布置，构造 柱的设 置位置应符 合 相应抗 震 规 范 ； 2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载； 3、门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高2.1 米；窗户一般高1.8、1.6 米，宽1.5 米，满足窗地比即可。洞口设置时至左右节点距离应加以设置。避免洞口超过墙） 4、阳台或者要布置预制板但又不是规则闭合矩形的位置加设梁，此梁按主梁布置，相应的荷载设置也应布置。 第5 步：“荷载定义” 是依照从下至上的次序定义荷载标准层。凡是楼面均布恒载和活载都相同的相邻楼层都应视为同一荷载标准层，只需输入一次。 荷载输入-恒活设置时，选择自动计算现浇板自重 注意：1、楼面恒载，根据楼面做法，经计算一般取1.0 到1.2，卫生间加做防水后取1.6 左右。楼梯处取梯段板及踏步换算厚度后，乘以相应容重加上粉刷层容重，为 4.5 左右。预制板恒载为 3 或2.96（自重2+粉刷0.4+做法0.6） 顶层楼面恒载加大，2.2 考虑保温隔热。 2、楼面活荷载查荷载规范 。 3、梁间恒载，阳台挑 梁3.5（阳台高1.05 到1.1 米不等 ，乘以容重，加上做法，窗户玻 璃 重），边 梁高度与 挑 梁一致 ，但宽度减 小。若 跳 梁宽度240，边 梁150 即可。 第6...
