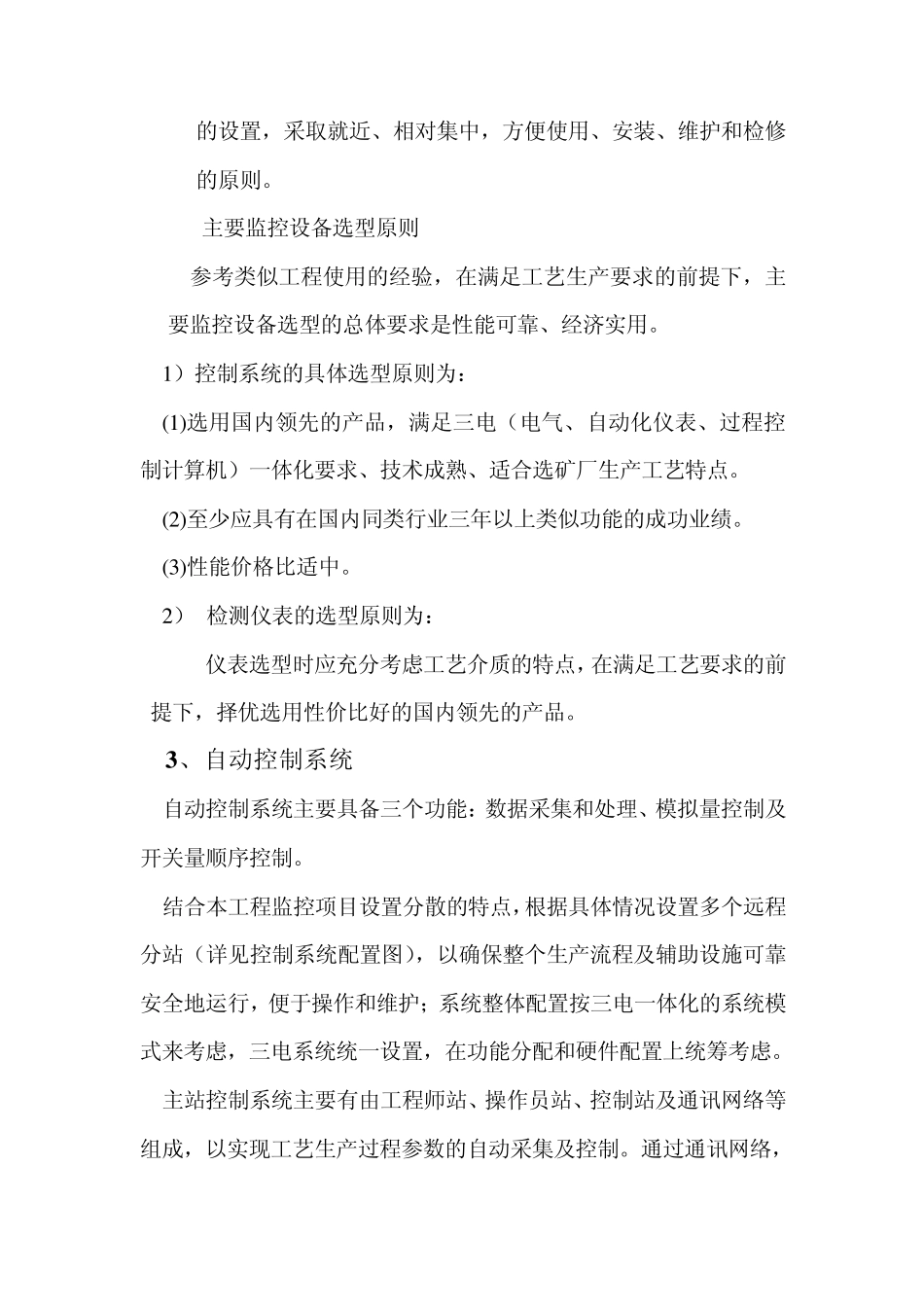

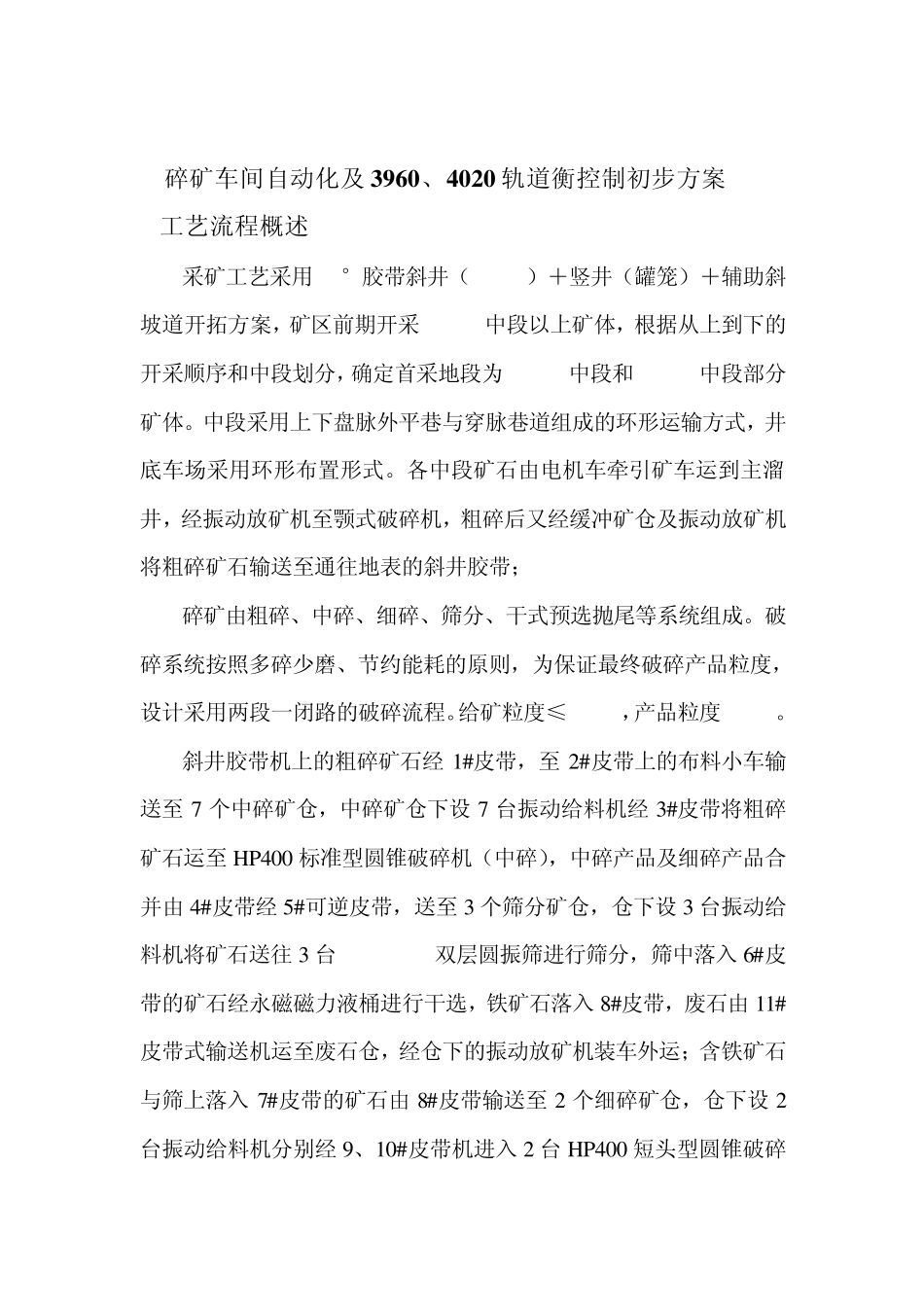

碎矿车间自动化及3 9 6 0 、4 0 2 0 轨道衡控制初步方案 1工艺流程概述 采矿工艺采用13°胶带斜井（1200m）＋竖井（罐笼）＋辅助斜坡道开拓方案，矿区前期开采3900m中段以上矿体，根据从上到下的开采顺序和中段划分，确定首采地段为 4020m中段和 3960m中段部分矿体。中段采用上下盘脉外平巷与穿脉巷道组成的环形运输方式，井底车场采用环形布置形式。各中段矿石由电机车牵引矿车运到主溜井，经振动放矿机至颚式破碎机，粗碎后又经缓冲矿仓及振动放矿机将粗碎矿石输送至通往地表的斜井胶带； 碎矿由粗碎、中碎、细碎、筛分、干式预选抛尾等系统组成。破碎系统按照多碎少磨、节约能耗的原则，为保证最终破碎产品粒度，设计采用两段一闭路的破碎流程。给矿粒度≤200mm，产品粒度-10mm。 斜井胶带机上的粗碎矿石经 1#皮带，至 2#皮带上的布料小车输送至 7 个中碎矿仓，中碎矿仓下设 7 台振动给料机经 3#皮带将粗碎矿石运至 HP400 标准型圆锥破碎机（中碎），中碎产品及细碎产品合并由 4#皮带经 5#可逆皮带，送至 3 个筛分矿仓，仓下设 3 台振动给料机将矿石送往 3 台 2YAH2460双层圆振筛进行筛分，筛中落入 6#皮带的矿石经永磁磁力液桶进行干选，铁矿石落入 8#皮带，废石由 11#皮带式输送机运至废石仓，经仓下的振动放矿机装车外运；含铁矿石与筛上落入 7#皮带的矿石由 8#皮带输送至 2 个细碎矿仓，仓下设 2台振动给料机分别经 9、10#皮带机进入 2 台 HP400 短头型圆锥破碎 机（细碎），细碎产品落入4 # 皮带，构成破碎筛分闭路。而双层圆振筛筛下产品经1 2 # 皮带由1 3 # 可逆皮带将粉矿产品送入4 个转运矿仓储存，经粉矿仓下的4 台振动放矿机装车运往尕林格矿区，进入磨浮生产系统。 2 自控方案 2.1设计范围 根据工厂现状，本自控方案设计所涉及的监控范围为矿井（含粗破）和中碎、细碎、筛分、干式预选抛尾部分。 2.2总体设计目标 采用国内成熟的检测仪表及过程控制技术，按三电一体的思路，实现碎矿生产过程的主要工艺设备的计算机监控、自动化操作与控制，以降低成本、提高劳动生产率、改善作业条件、稳定产品质量为目标，使企业得到更大的效益，增强市场竞争力。 2.3设计原则 1 ） 在满足工艺生产及安全要求的前提下，检测与控制项目的设置力求简化、行之有效，应用较成熟、有效的自动控制技术。 2 ） 设计中注重检测元件及执行设备的产品质量，以保证检测及控制系统的整...
