硬质阻燃电工PVC管暗敷设施工工法

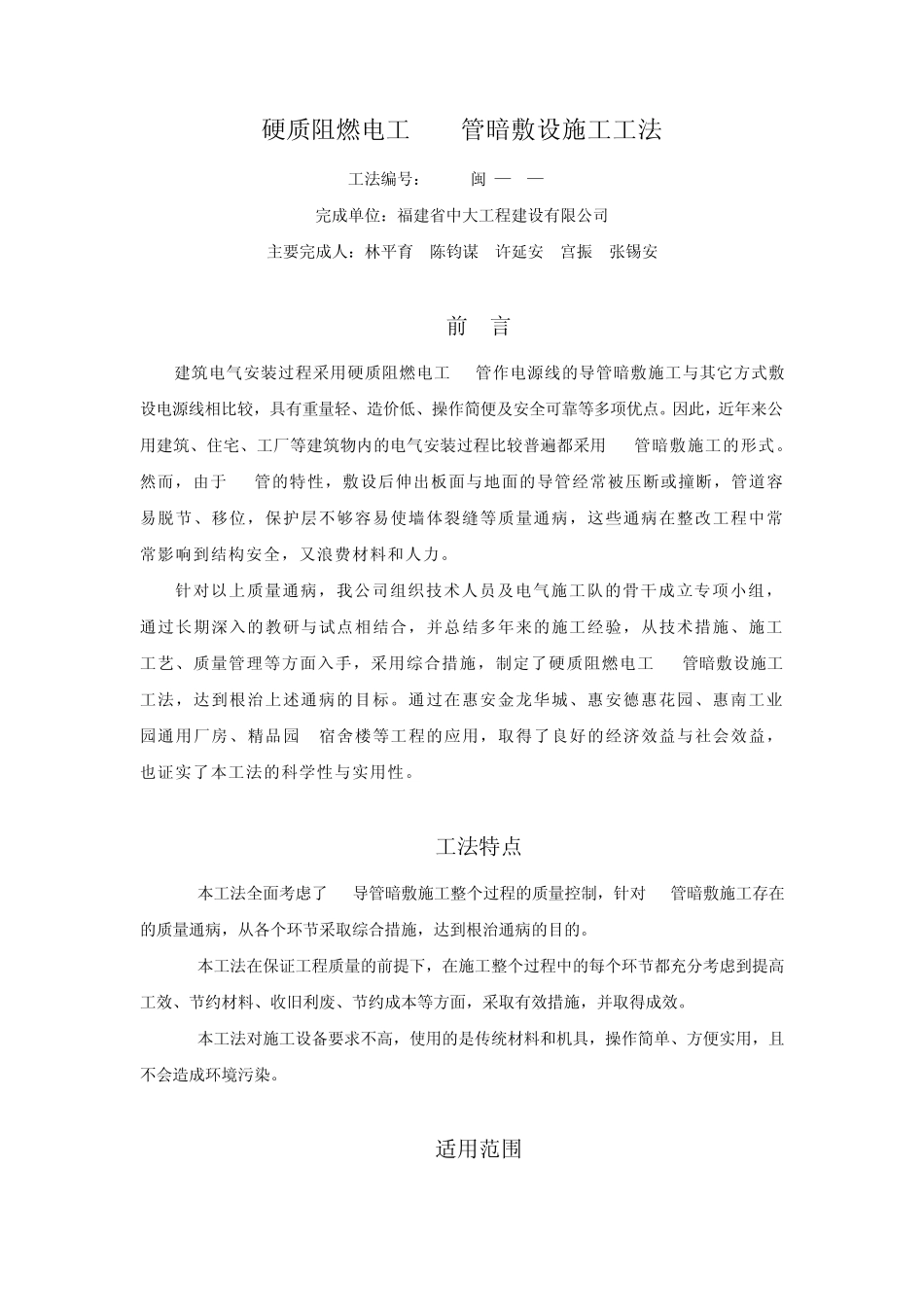

硬质阻燃电工PVC管暗敷设施工工法_第1页
1/10
硬质阻燃电工PVC管暗敷设施工工法_第2页
2/10
硬质阻燃电工PVC管暗敷设施工工法_第3页
3/10
硬质阻燃电工PVC管暗敷设施工工法 工法编号:RJGF(闽)—18—2009 完成单位:福建省中大工程建设有限公司 主要完成人:林平育 陈钧谋 许延安 宫振 张锡安 1 前 言 建筑电气安装过程采用硬质阻燃电工PVC管作电源线的导管暗敷施工与其它方式敷设电源线相比较,具有重量轻、造价低、操作简便及安全可靠等多项优点。因此,近年来公用建筑、住宅、工厂等建筑物内的电气安装过程比较普遍都采用PVC管暗敷施工的形式。然而,由于PVC管的特性,敷设后伸出板面与地面的导管经常被压断或撞断,管道容易脱节、移位,保护层不够容易使墙体裂缝等质量通病,这些通病在整改工程中常常影响到结构安全,又浪费材料和人力。 针对以上质量通病,我公司组织技术人员及电气施工队的骨干成立专项小组,通过长期深入的教研与试点相结合,并总结多年来的施工经验,从技术措施、施工工艺、质量管理等方面入手,采用综合措施,制定了硬质阻燃电工PVC管暗敷设施工工法,达到根治上述通病的目标。通过在惠安金龙华城、惠安德惠花园、惠南工业园通用厂房、精品园6#宿舍楼等工程的应用,取得了良好的经济效益与社会效益,也证实了本工法的科学性与实用性。 2 工法特点 2.0.1 本工法全面考虑了PVC导管暗敷施工整个过程的质量控制,针对PVC管暗敷施工存在的质量通病,从各个环节采取综合措施,达到根治通病的目的。 2.0.2 本工法在保证工程质量的前提下,在施工整个过程中的每个环节都充分考虑到提高工效、节约材料、收旧利废、节约成本等方面,采取有效措施,并取得成效。 2.0.3 本工法对施工设备要求不高,使用的是传统材料和机具,操作简单、方便实用,且不会造成环境污染。 3 适用范围 本工法适用于1kV及以下公用建筑、住宅、工厂内或有酸、碱等腐蚀和潮湿场所的照明系统暗管敷设工程(不得在40℃以上,-15℃以下环境场所和易受机械冲击、摩擦等场所敷设)。 暗管敷设指敷设在现浇混凝土楼板、墙体内,也指在墙体内剔管槽暗敷。 4 工艺原理 本工法针对硬质阻燃电工PVC导管的材料特性,分析在各种场合暗敷过程容易存在的各种质量问题及其产生的原因,在工艺技术和组织管理上采取针对性的有效综合措施。 5 施工工艺流程及操作要点 5.1 工艺流程 图 5.1 施工工艺流程图 5.2 操作要点 5.2.1 弹线定位 1 根据设计图定位的要求,在现浇混凝土楼板的模板上进行测量,标注出灯头盒的准确位置。 2 根据设计图的要求,在墙上确定盒、箱的位置,并...
