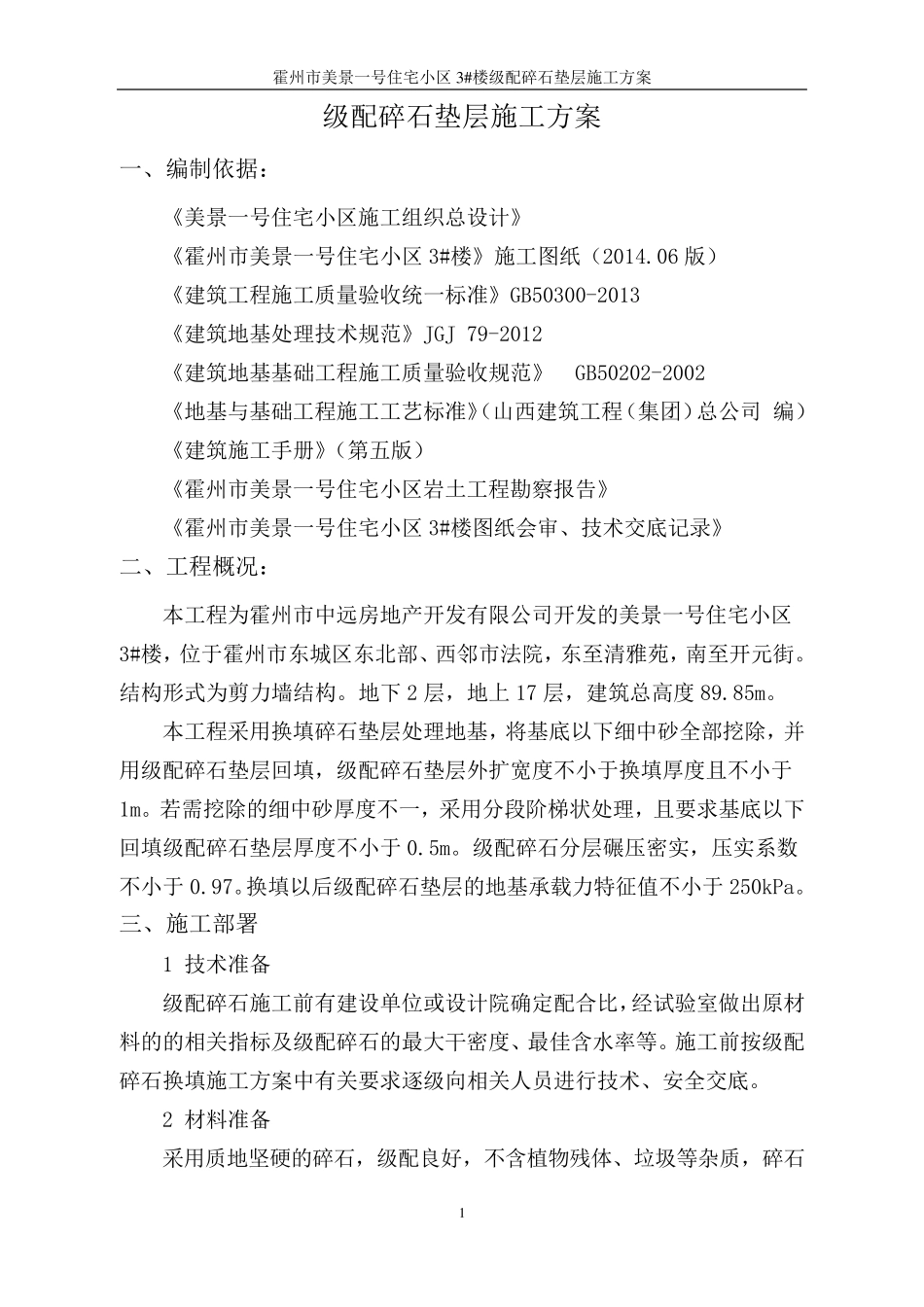

霍州市美景一号住宅小区3 # 楼级配碎石垫层施工方案 1 级配碎石垫层施工方案 一、编制依据： 《美景一号住宅小区施工组织总设计》 《霍州市美景一号住宅小区3#楼》施工图纸（2014.06 版） 《建筑工程施工质量验收统一标准》GB50300-2013 《建筑地基处理技术规范》JGJ 79-2012 《建筑地基基础工程施工质量验收规范》 GB50202-2002 《地基与基础工程施工工艺标准》（山西建筑工程（集团）总公司 编） 《建筑施工手册》（第五版） 《霍州市美景一号住宅小区岩土工程勘察报告》 《霍州市美景一号住宅小区3#楼图纸会审、技术交底记录》 二、工程概况： 本工程为霍州市中远房地产开发有限公司开发的美景一号住宅小区3#楼，位于霍州市东城区东北部、西邻市法院，东至清雅苑，南至开元街。结构形式为剪力墙结构。地下 2 层，地上 17 层，建筑总高度 89.85m。 本工程采用换填碎石垫层处理地基，将基底以下细中砂全部挖除，并用级配碎石垫层回填，级配碎石垫层外扩宽度不小于换填厚度且不小于1m。若需挖除的细中砂厚度不一，采用分段阶梯状处理，且要求基底以下回填级配碎石垫层厚度不小于 0.5m。级配碎石分层碾压密实，压实系数不小于 0.97。换填以后 级配碎石垫层的地基承 载 力特 征 值 不小于 250kPa。 三 、施工部署 1 技术准备 级配碎石施工前 有建设单 位或 设计院确 定 配合 比 ，经 试 验室 做 出 原 材料 的的相 关 指 标及 级配碎石的最 大 干 密度、最 佳 含 水 率 等 。施工前 按 级配碎石换填施工方案中有关 要求逐 级向 相 关 人 员 进 行 技术、安 全交底。 2 材 料 准备 采用质地坚 硬 的碎石，级配良 好 ，不含 植 物 残 体 、垃 圾 等 杂 质，碎石霍 州 市 美 景 一 号 住 宅 小 区 3 # 楼 级 配 碎 石 垫 层 施 工 方 案 2 最 大 粒 径 不 易 大 于 50mm。 3 机 具 准 备 有 蛙 式 打 夯 机 、 50 型 装 载 机 、 18t 振 动 压 路 机 、 30t 自 卸 汽 车 、 手 推车 、 平 头 铁 锹 、 喷 水 用 胶 管 、 2m 靠 尺 、 小 线 或 细 铅 丝 、 钢 尺 等 。 4 场 地 准 备 由 于 级 配 碎 石 要 进 行 现 场 拌 合 ， 并 拌 合 均 匀 ， 所 以 现 场 需 设 置 原 材 料堆 放 场 地 和 拌 合 ...
