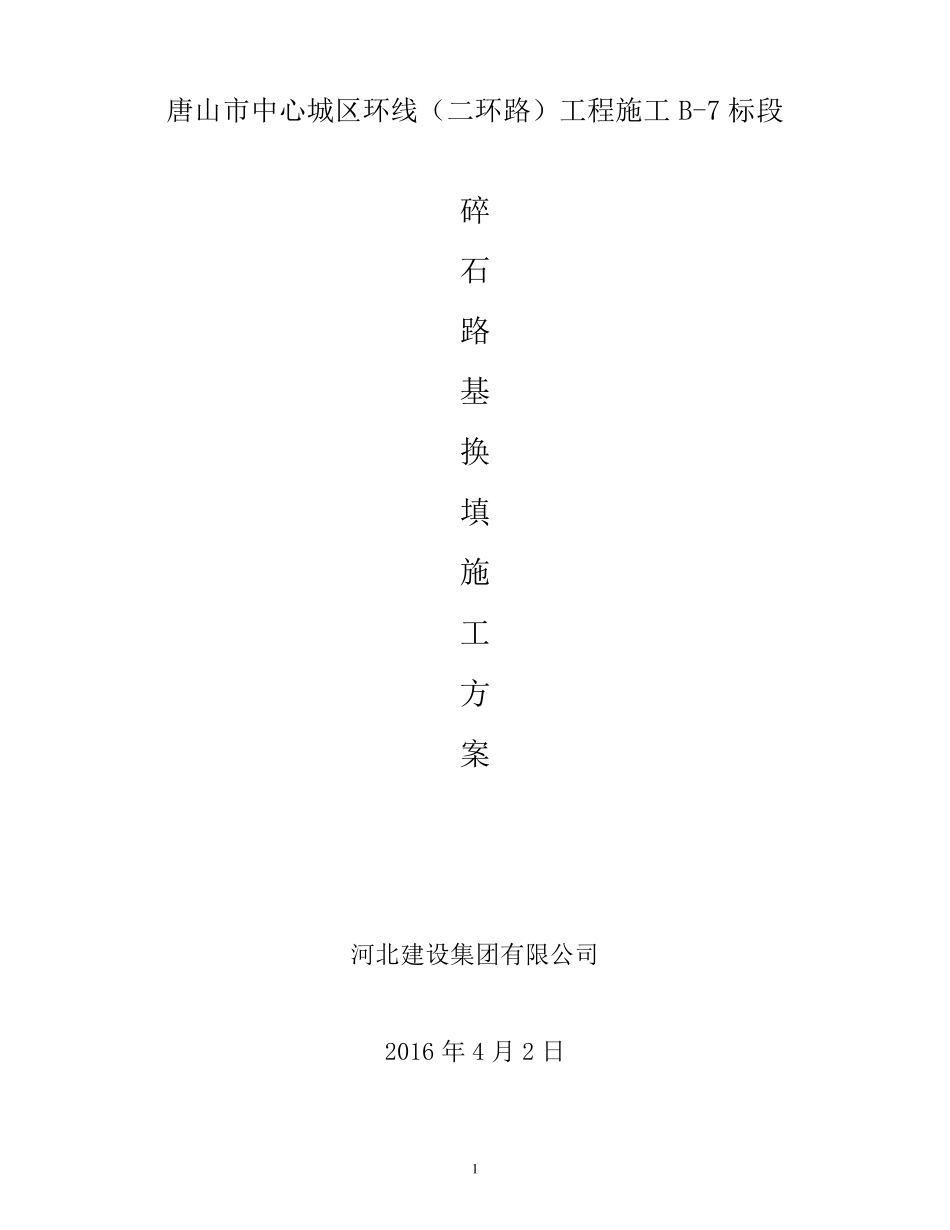

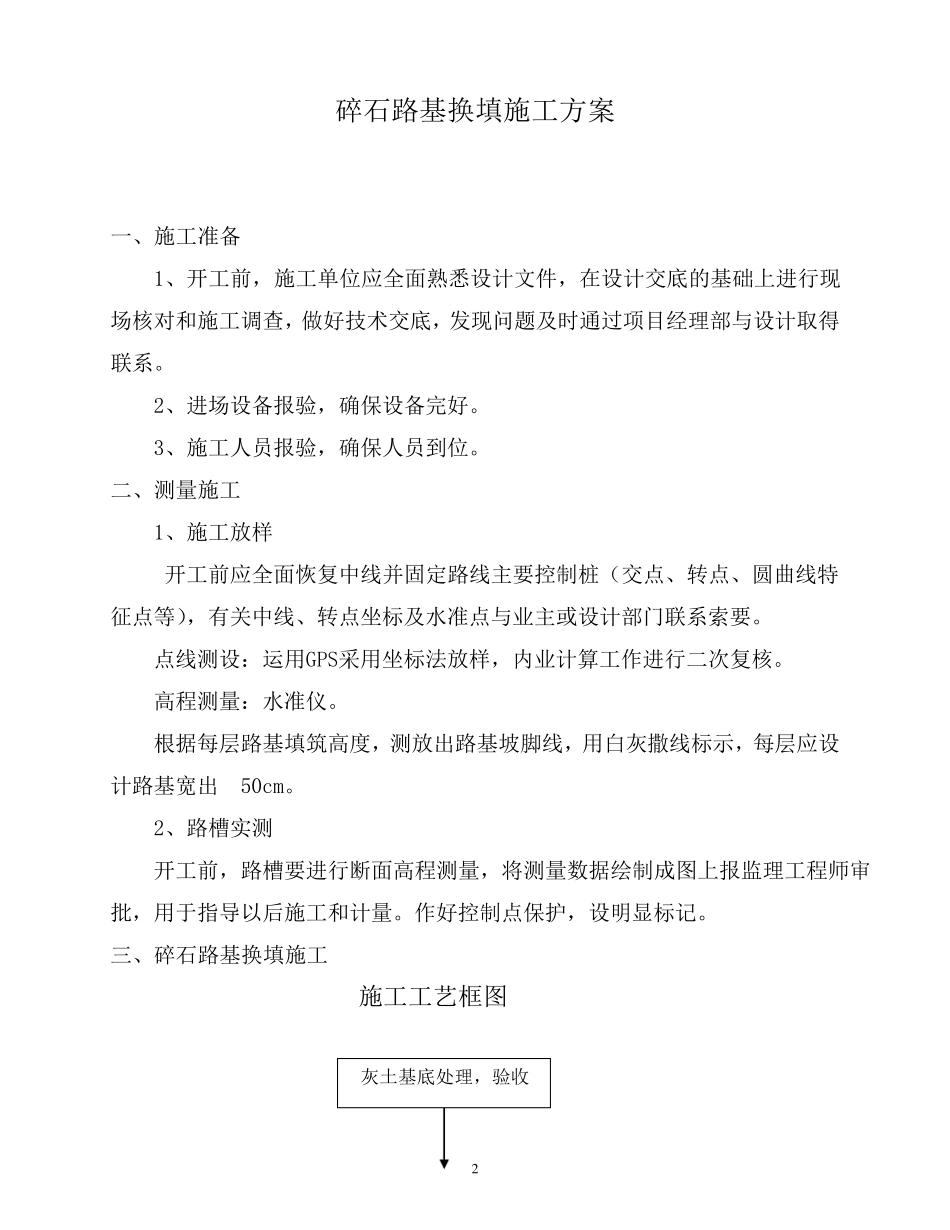

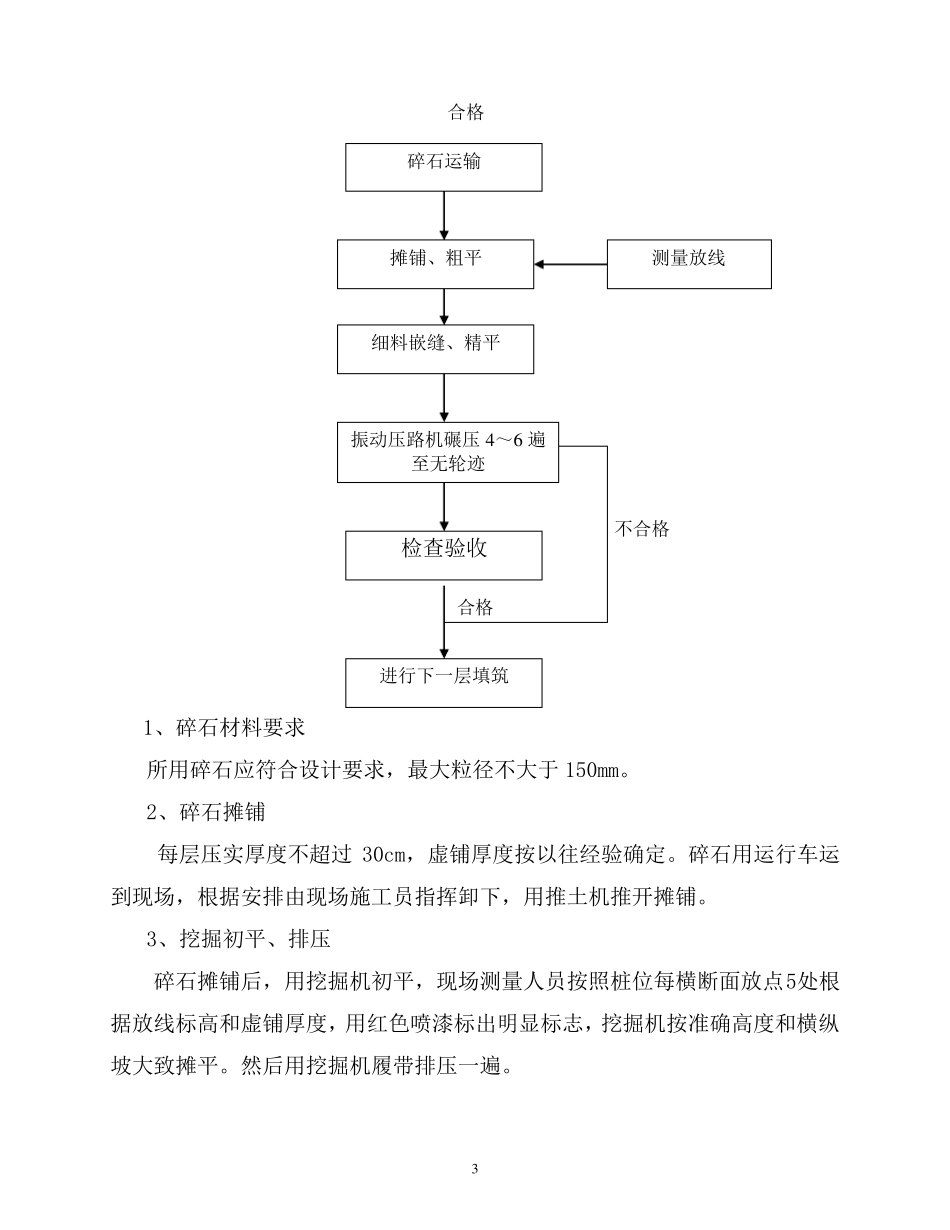

1 唐山市中心城区环线（二环路）工程施工 B-7 标段 碎 石 路 基 换 填 施 工 方 案 河北建设集团有限公司 2016 年 4 月 2 日 2 碎石路基换填施工方案 一、施工准备 1、开工前，施工单位应全面熟悉设计文件，在设计交底的基础上进行现场核对和施工调查，做好技术交底，发现问题及时通过项目经理部与设计取得联系。 2、进场设备报验，确保设备完好。 3、施工人员报验，确保人员到位。 二、测量施工 1、施工放样 开工前应全面恢复中线并固定路线主要控制桩（交点、转点、圆曲线特征点等），有关中线、转点坐标及水准点与业主或设计部门联系索要。 点线测设：运用GPS采用坐标法放样，内业计算工作进行二次复核。 高程测量：水准仪。 根据每层路基填筑高度，测放出路基坡脚线，用白灰撒线标示，每层应设计路基宽出 50cm。 2、路槽实测 开工前，路槽要进行断面高程测量，将测量数据绘制成图上报监理工程师审批，用于指导以后施工和计量。作好控制点保护，设明显标记。 三、碎石路基换填施工 施工工艺框图 灰土基底处理，验收 3 合格 不合格 合格 1、碎石材料要求 所用碎石应符合设计要求，最大粒径不大于 150mm。 2、碎石摊铺 每层压实厚度不超过 30cm，虚铺厚度按以往经验确定。碎石用运行车运到现场，根据安排由现场施工员指挥卸下，用推土机推开摊铺。 3、挖掘初平、排压 碎石摊铺后，用挖掘机初平，现场测量人员按照桩位每横断面放点5处根据放线标高和虚铺厚度，用红色喷漆标出明显标志，挖掘机按准确高度和横纵坡大致摊平。然后用挖掘机履带排压一遍。 测量放线 碎石运输 摊铺、粗平 振动压路机碾压 4 ～6 遍 至无轮迹 检查验收 细料嵌缝、精平 进行下一层填筑 4 4、嵌缝、推平 挖掘机排压后，用装载机配合人工用碎石细料填充石块缝隙，保证填石空隙嵌压稳定，然后用挖掘机摊平。 5、碎石分层碾压： 细料嵌缝后，用 20t 振动压路机碾压 4～6 遍追加密实度。碾压顺序从路边向路中心碾压，碾压时碾压轮横向 1/3 轮，压路机行走速度 1.5km/h。密实度增大后，可适当加大速度 2.0km/h。直到无明显轮迹，表面平整均匀，无浮石，沙窝及梅花现象。上述作业应配备人员，对机械不能处理到的边角部位进行修补，同时测量宽度、标高、坡度等，保证碾压合格。 6、碎石铺设的宽度及坡度要求 碎石填筑宽度每侧应在碎石设计宽度值的基础上宽出填筑层设计宽度30～50cm ，压实宽度不小于...
