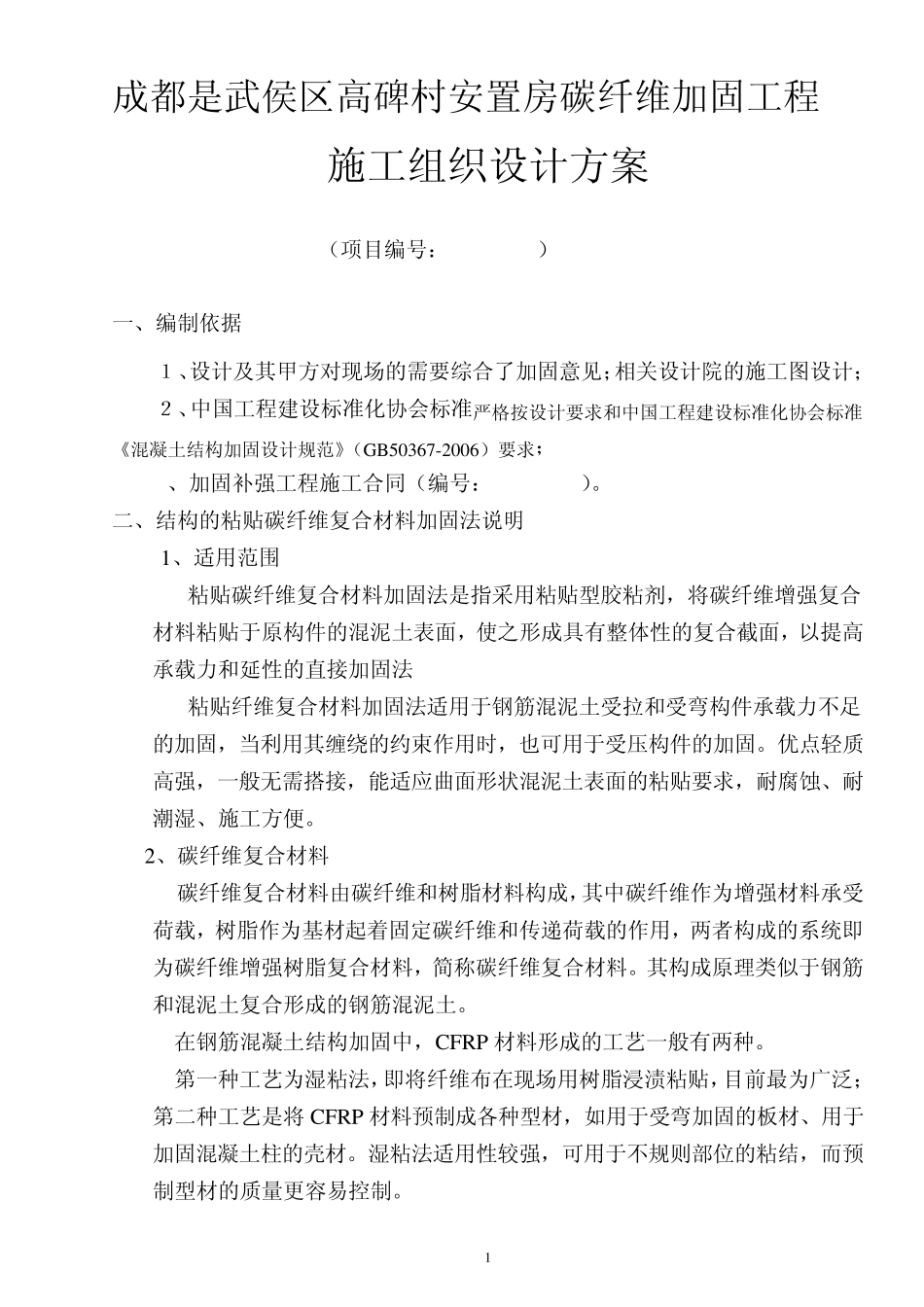

1 成都是武侯区高碑村安置房碳纤维加固工程 施工组织设计方案 (项目编号:20110702) 一、编制依据 1、设计及其甲方对现场的需要综合了加固意见;相关设计院的施工图设计; 2、中国工程建设标准化协会标准严格按设计要求和中国工程建设标准化协会标准《混凝土结构加固设计规范》(GB50367-2006)要求; 3、加固补强工程施工合同(编号:20110702)。 二、结构的粘贴碳纤维复合材料加固法说明 1、适用范围 粘贴碳纤维复合材料加固法是指采用粘贴型胶粘剂,将碳纤维增强复合材料粘贴于原构件的混泥土表面,使之形成具有整体性的复合截面,以提高承载力和延性的直接加固法 粘贴纤维复合材料加固法适用于钢筋混泥土受拉和受弯构件承载力不足的加固,当利用其缠绕的约束作用时,也可用于受压构件的加固。优点轻质高强,一般无需搭接,能适应曲面形状混泥土表面的粘贴要求,耐腐蚀、耐潮湿、施工方便。 2、碳纤维复合材料 碳纤维复合材料由碳纤维和树脂材料构成,其中碳纤维作为增强材料承受荷载,树脂作为基材起着固定碳纤维和传递荷载的作用,两者构成的系统即为碳纤维增强树脂复合材料,简称碳纤维复合材料。其构成原理类似于钢筋和混泥土复合形成的钢筋混泥土。 在钢筋混凝土结构加固中,CFRP 材料形成的工艺一般有两种。 第一种工艺为湿粘法,即将纤维布在现场用树脂浸渍粘贴,目前最为广泛;第二种工艺是将 CFRP 材料预制成各种型材,如用于受弯加固的板材、用于加固混凝土柱的壳材。湿粘法适用性较强,可用于不规则部位的粘结,而预制型材的质量更容易控制。 2 3、碳纤维布 碳纤维是一种轻质、高强、高强模的新型材料,目前用于结构加固的一般为 12k 或 12k 以下的小丝束 PAN 基碳纤维。碳纤维布是将碳纤维单向或多向排列编制、未经树脂浸渍的布状制品,一般分为高强型、高弹模型和中弹模型、其抗拉强度、弹性模量、伸长率等指标都有相应的要求. 4、碳纤维粘胶剂 粘贴碳纤维复合材用的胶粘剂一般选用改性环氧树脂胶粘剂。树脂起着CFRP 复合材料基体和 CFRP 与混凝土间胶粘剂的双重作用。用于粘贴碳纤维的胶粘剂按其工艺的不同分为两种类型:一类由配套的底涂、修补和浸渍/粘接等三种胶粘剂组成:另一类为免底涂、且浸渍/粘接与修补兼用的单一胶粘剂。可根据工作需要任选一种类型。 5、粘贴碳纤维复合材料加固破坏模式与设计分析 粘贴 CFRP 用于梁或板的受弯加固时的破坏模式分为两类:弯曲破坏和剥离破坏...
