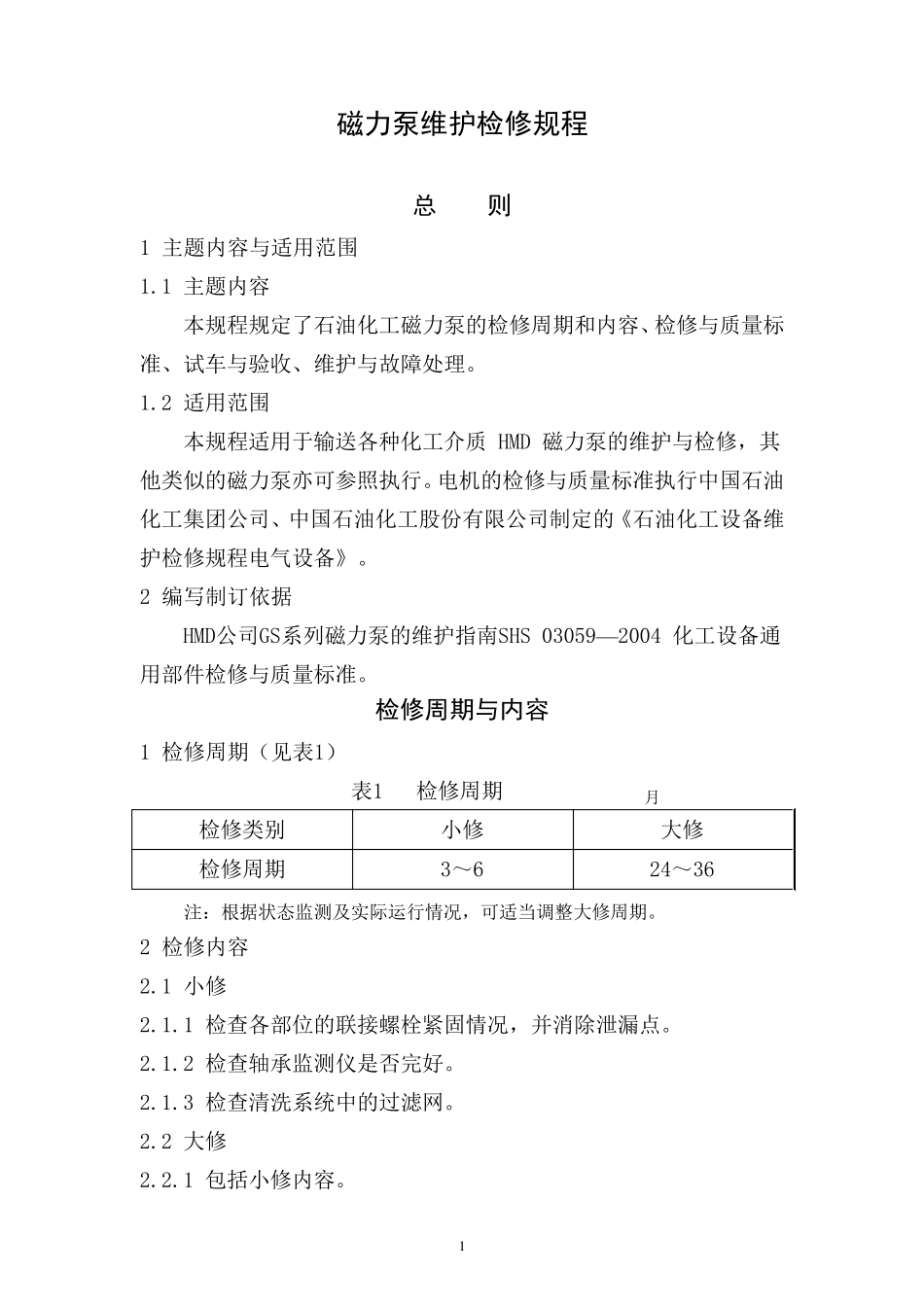

磁力泵维护检修规程

1 磁力泵维护检修规程 总 则 1 主题内容与适用范围 1.1 主题内容 本规程规定了石油化工磁力泵的检修周期和内容、检修与质量标准、试车与验收、维护与故障处理。 1.2 适用范围 本规程适用于输送各种化工介质 HMD 磁力泵的维护与检修，其他类似的磁力泵亦可参照执行。电机的检修与质量标准执行中国石油化工集团公司、中国石油化工股份有限公司制定的《石油化工设备维护检修规程电气设备》。 2 编写制订依据 HMD公司GS系列磁力泵的维护指南SHS 03059—2004 化工设备通用部件检修与质量标准。 检修周期与内容 1 检修周期（见表1） 表1 检修周期 月 检修类别 小修 大修 检修周期 3～6 24～36 注：根据状态监测及实际运行情况，可适当调整大修周期。 2 检修内容 2.1 小修 2.1.1 检查各部位的联接螺栓紧固情况，并消除泄漏点。 2.1.2 检查轴承监测仪是否完好。 2.1.3 检查清洗系统中的过滤网。 2.2 大修 2.2.1 包括小修内容。 2 2.2.2 清洗叶轮和泵壳内腔，检查叶轮的磨损和腐蚀情况，测量前后口环间隙。 2.2.3 检查碳化硅推力盘、轴承、轴套的磨损情况。 2.2.4 检查密封罩的腐蚀和磨损情况。 2.2.5 检查零部件的配合尺寸。 2.2.6 检查外磁钢对电机或轴承箱的同心度和垂直度。 2.2.7 检查外磁转子与内磁转子表面磁感应强度有无变化。 检修与质量标准 1 滚动轴承的检修执行SHS 03059-2004《化工设备通用部件检修与质量标准》。 2 拆卸前的准备 2.1 根据检修前设备运行技术状况和状态监测（振动、温度）记录，分析故障的原因和部位，制定详尽的检修技术方案。 2.2 熟悉设备技术资料。 2.3 备齐检修所需的工、量、卡具； 2.4 按规定具备检修条件； 2.5 各项准备工作应符合安全、环保、质量等方面的要求，如按照Q/SHS 0001.3-2001《炼油化工企业安全、环境与健康（HSE)管理规范》（试行）中的规定，对检修过程进行必要的危害识别 、风 险 评 价 、风 险 控 制及 环境因素 及 环境影 响 分析。 3 拆卸与检查 3.1 拆去 附 属 探 头 。 3.2 依 次 拆下 泵壳，拉 出 内部旋 转组 件（为 克 服 内外磁转子吸 引 力作用，需要用力）。 3.3 将 内磁转子从 旋 转组 件中拆下 。 3.4 将 轴组 件从 轴承架 内抽 出 并 解 体 ，检查碳化硅轴承、密封罩等磨损和腐蚀情况，并 测量记录口环间隙。间隙超 差 则 更 换 新 备件。 ...
