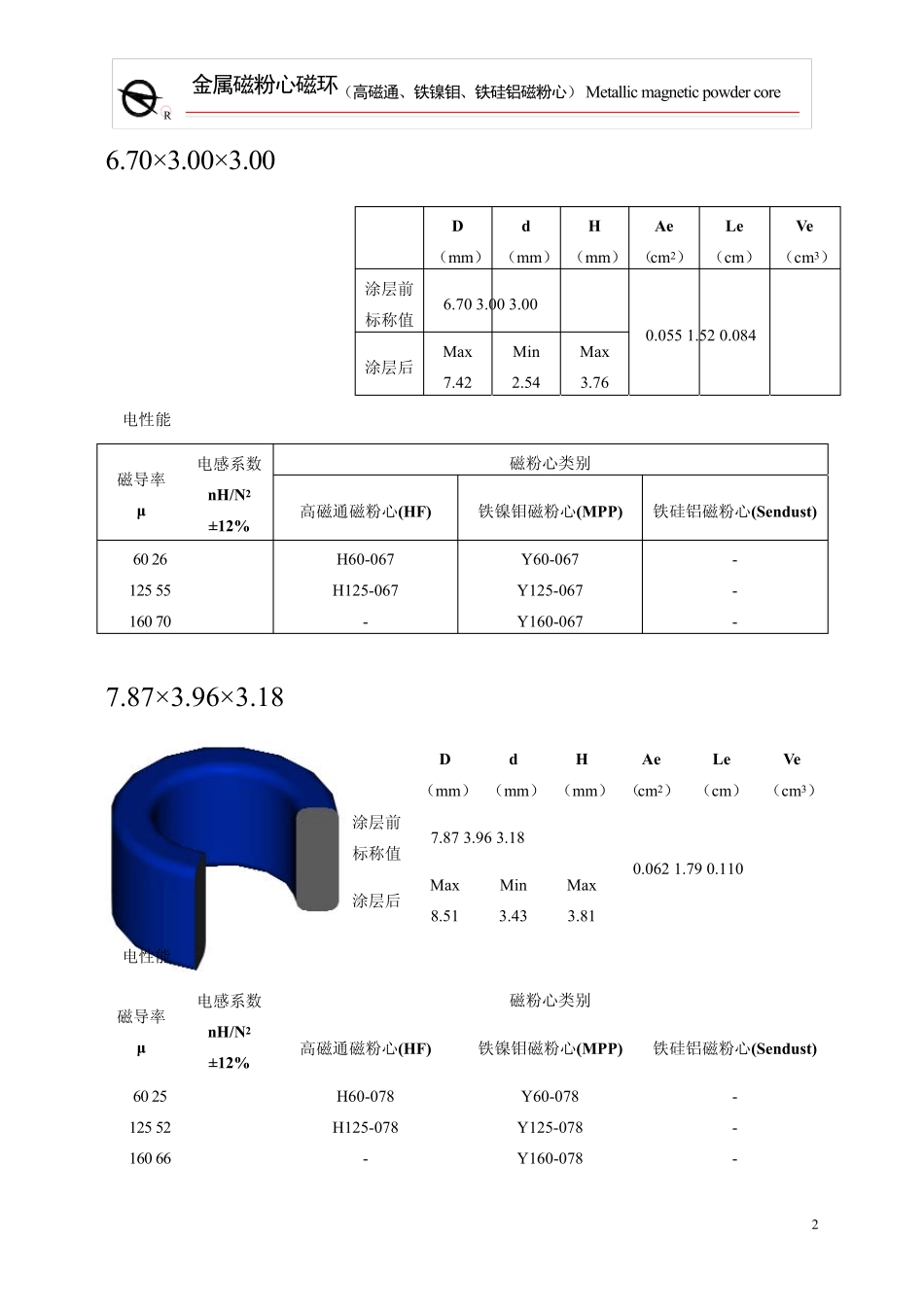

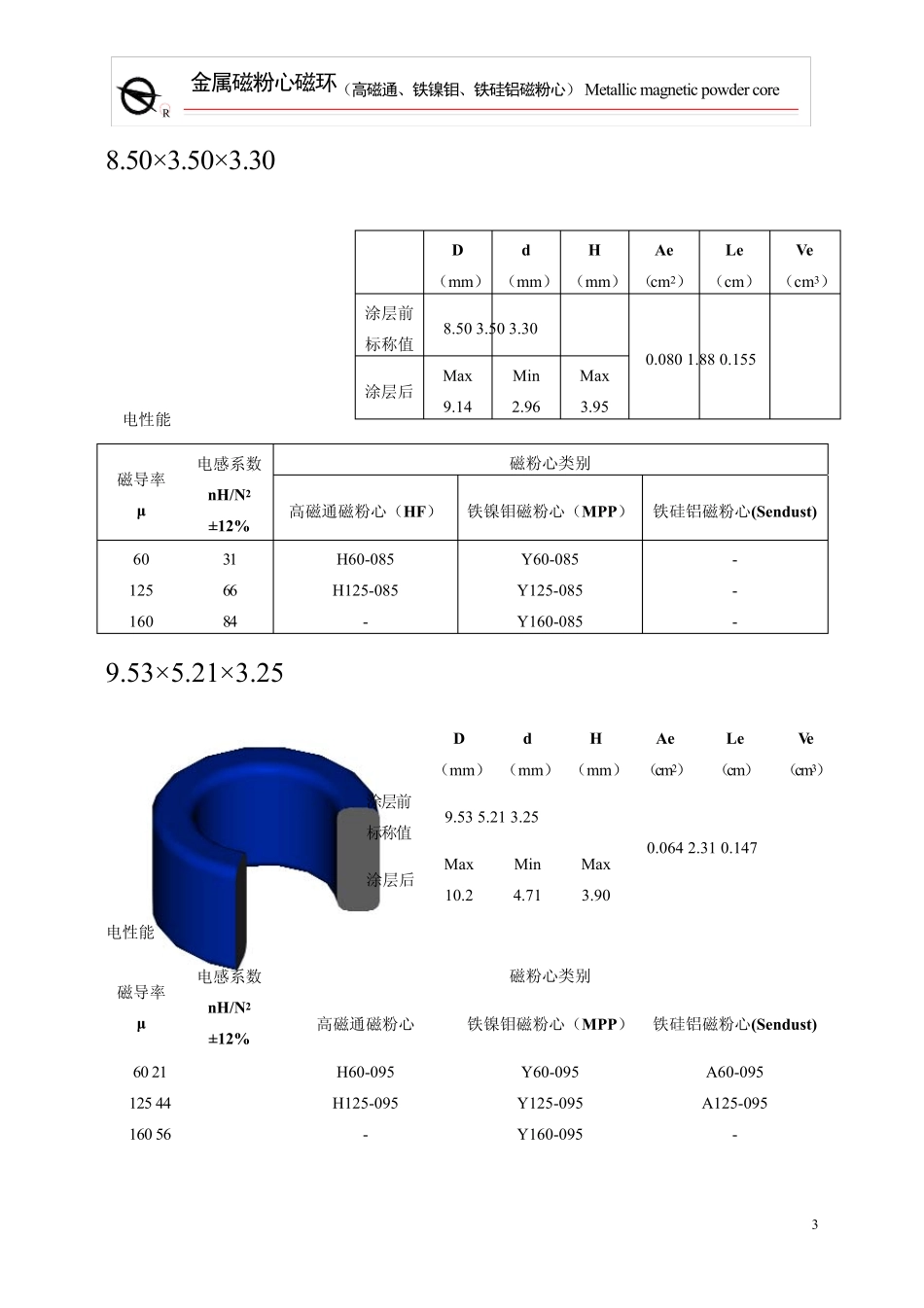

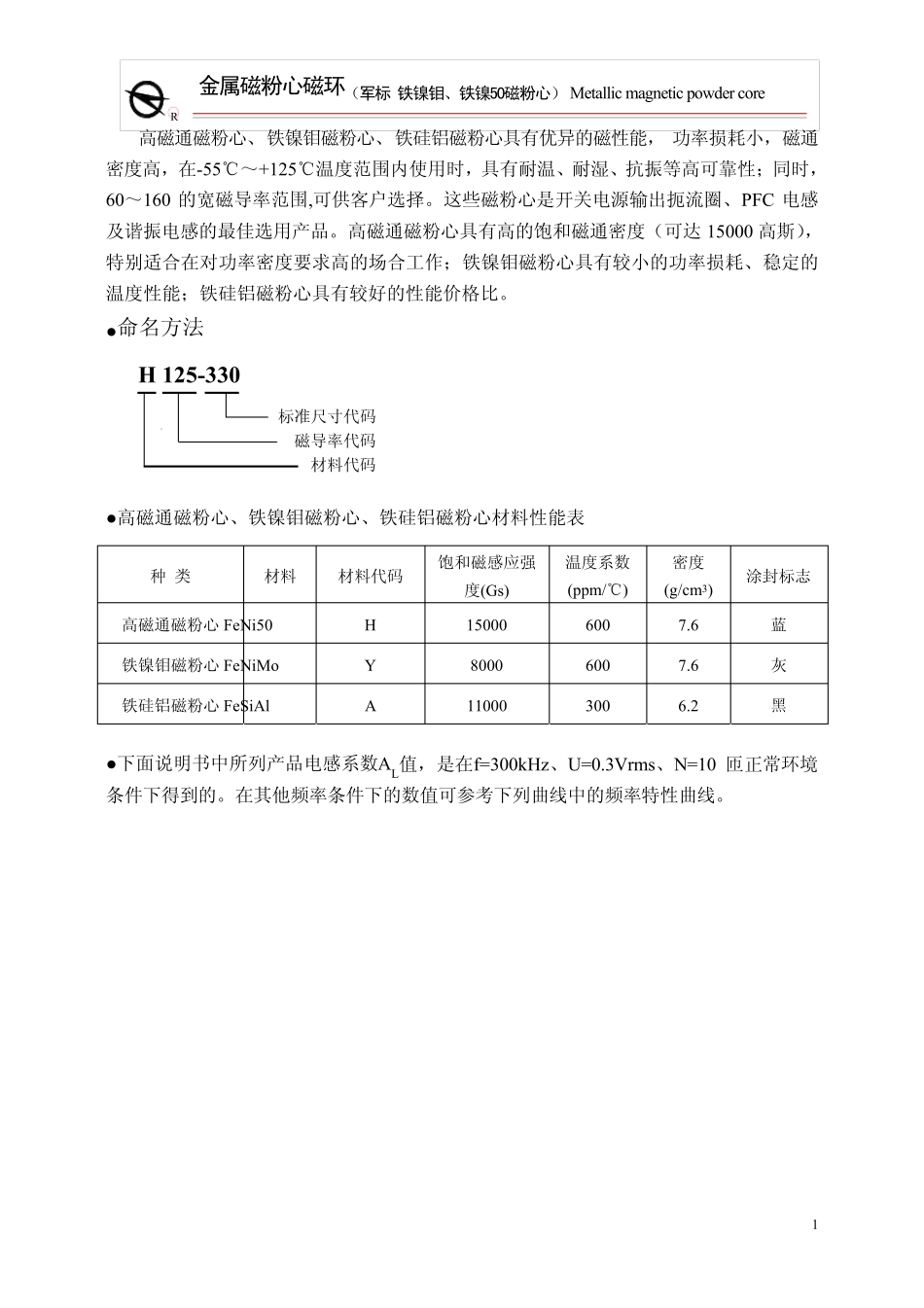

R金属磁粉心磁环(军标 铁镍钼、铁镍50磁粉心) Metallic magnetic powder core 高磁通磁粉心、铁镍钼磁粉心、铁硅铝磁粉心具有优异的磁性能, 功率损耗小,磁通密度高,在-55℃~+125℃温度范围内使用时,具有耐温、耐湿、抗振等高可靠性;同时,60~160 的宽磁导率范围,可供客户选择。这些磁粉心是开关电源输出扼流圈、PFC 电感及谐振电感的最佳选用产品。高磁通磁粉心具有高的饱和磁通密度(可达 15000 高斯),特别适合在对功率密度要求高的场合工作;铁镍钼磁粉心具有较小的功率损耗、稳定的温度性能;铁硅铝磁粉心具有较好的性能价格比。 ●命名方法 H 125-330 标准尺寸代码 磁导率代码 材料代码 ●高磁通磁粉心、铁镍钼磁粉心、铁硅铝磁粉心材料性能表 种 类 材料 材料代码 饱和磁感应强度(Gs) 温度系数(ppm/)℃ 密度 (g/cm3) 涂封标志 高磁通磁粉心 FeNi50 H 15000 600 7.6 蓝 铁镍钼磁粉心 FeNiMo Y 8000 600 7.6 灰 铁硅铝磁粉心 FeSiAl A 11000 300 6.2 黑 ●下面说明书中所列产品电感系数AL值,是在f=300kHz、U=0.3Vrms、N=10 匝正常环境条件下得到的。在其他频率条件下的数值可参考下列曲线中的频率特性曲线。 1R金属磁粉心磁环(高磁通、铁镍钼、铁硅铝磁粉心) Metallic magnetic powder core 6.70×3.00×3.00 D(mm)d (mm)H(mm)Ae(cm2) Le(cm) Ve(cm3)涂层前标称值6.70 3.00 3.00 涂层后Max 7.42 Min 2.54 Max 3.76 0.055 1.52 0.084 电性能 磁粉心类别 磁导率 µ 电感系数 nH/N2±12% 高磁通磁粉心(HF) 铁镍钼磁粉心(MPP) 铁硅铝磁粉心(Sendust)60 26 H60-067 Y60-067 - 125 55 H125-067 Y125-067 - 160 70 - Y160-067 - 7.87×3.96×3.18 D(mm)d (mm)H(mm)Ae(cm2) Le(cm) Ve(cm3)涂层前标称值7.87 3.96 3.18 涂层后Max 8.51 Min 3.43 Max 3.81 0.062 1.79 0.110 电性能 磁粉心类别 磁导率 µ 电感系数 nH/N2±12% 高磁通磁粉心(HF) 铁镍钼磁粉心(MPP) 铁硅铝磁粉心(Sendust)60 25 H60-078 Y60-078 - 125 52 H125-078 Y125-078 - 160 66 - Y160-078 - 2R金属磁粉心磁环(高磁通、铁镍钼、铁硅铝磁粉心) Metallic magnetic powder core 8.50×3.50×3.30 D(mm)d (mm)H(mm)Ae(cm2) Le(cm) Ve(cm3)涂层前标称值8.50 3.50 3.30 涂层后Max...
