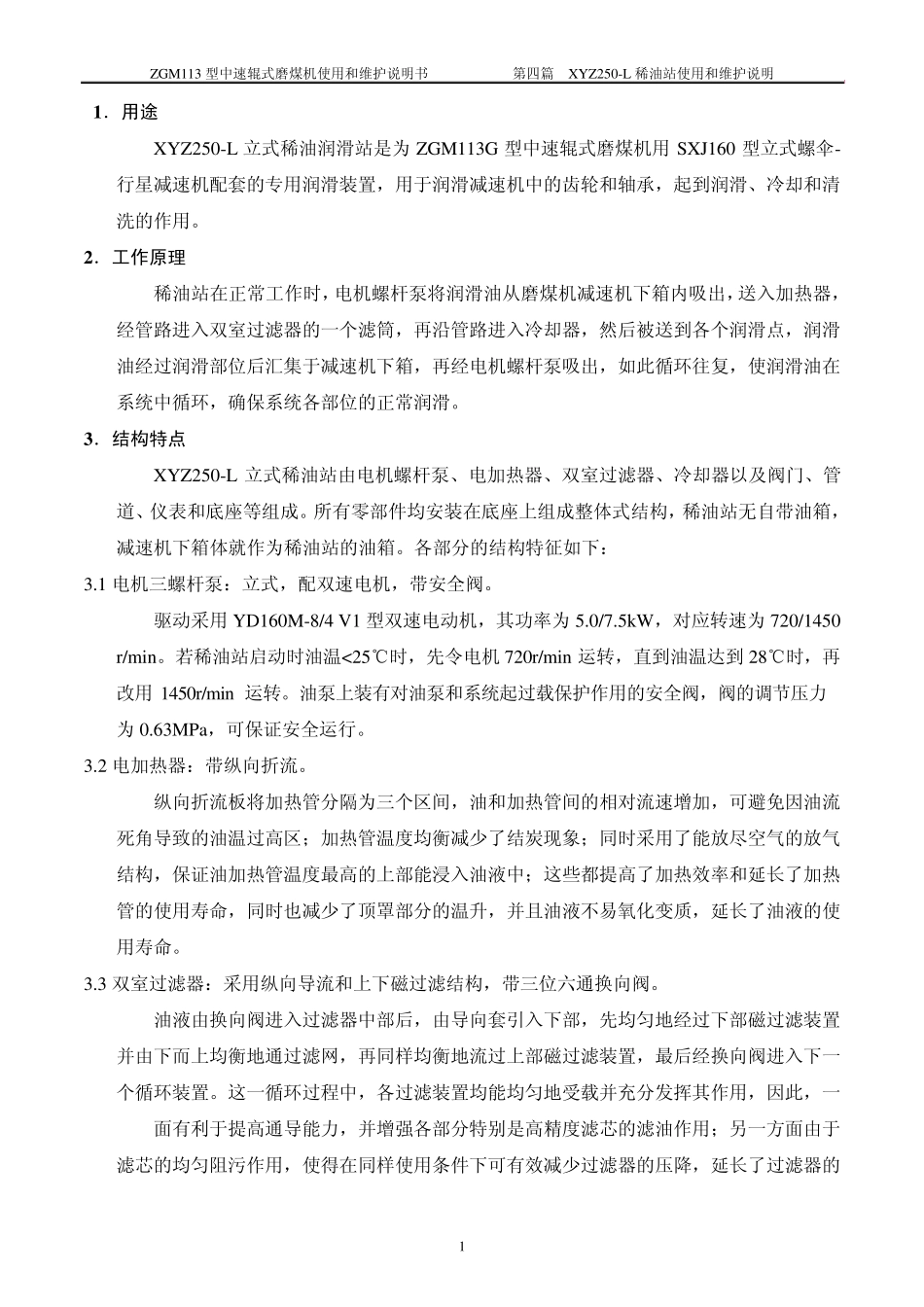

ZGM113 型中速辊式磨煤机使用和维护说明书 第四篇 XYZ250-L 稀油站使用和维护说明 1 1 ．用途 XYZ250-L 立式稀油润滑站是为 ZGM113G 型中速辊式磨煤机用 SXJ160 型立式螺伞-行星减速机配套的专用润滑装置，用于润滑减速机中的齿轮和轴承，起到润滑、冷却和清洗的作用。 2 ．工作原理 稀油站在正常工作时，电机螺杆泵将润滑油从磨煤机减速机下箱内吸出，送入加热器，经管路进入双室过滤器的一个滤筒，再沿管路进入冷却器，然后被送到各个润滑点，润滑油经过润滑部位后汇集于减速机下箱，再经电机螺杆泵吸出，如此循环往复，使润滑油在系统中循环，确保系统各部位的正常润滑。 3 ．结构特点 XYZ250-L 立式稀油站由电机螺杆泵、电加热器、双室过滤器、冷却器以及阀门、管道、仪表和底座等组成。所有零部件均安装在底座上组成整体式结构，稀油站无自带油箱，减速机下箱体就作为稀油站的油箱。各部分的结构特征如下： 3.1 电机三螺杆泵：立式，配双速电机，带安全阀。 驱动采用 YD160M-8/4 V1 型双速电动机，其功率为 5.0/7.5kW，对应转速为 720/1450 r/min。若稀油站启动时油温<25℃时，先令电机 720r/min 运转，直到油温达到 28℃时，再改用 1450r/min 运转。油泵上装有对油泵和系统起过载保护作用的安全阀，阀的调节压力为 0.63MPa，可保证安全运行。 3.2 电加热器：带纵向折流。 纵向折流板将加热管分隔为三个区间，油和加热管间的相对流速增加，可避免因油流死角导致的油温过高区；加热管温度均衡减少了结炭现象；同时采用了能放尽空气的放气结构，保证油加热管温度最高的上部能浸入油液中；这些都提高了加热效率和延长了加热管的使用寿命，同时也减少了顶罩部分的温升，并且油液不易氧化变质，延长了油液的使用寿命。 3.3 双室过滤器：采用纵向导流和上下磁过滤结构，带三位六通换向阀。 油液由换向阀进入过滤器中部后，由导向套引入下部，先均匀地经过下部磁过滤装置并由下而上均衡地通过滤网，再同样均衡地流过上部磁过滤装置，最后经换向阀进入下一个循环装置。这一循环过程中，各过滤装置均能均匀地受载并充分发挥其作用，因此，一 面有利于提高通导能力，并增强各部分特别是高精度滤芯的滤油作用；另一方面由于滤芯的均匀阻污作用，使得在同样使用条件下可有效减少过滤器的压降，延长了过滤器的ZGM113 型中速辊式磨煤机使用和维护说明书 第四篇 XYZ250-L 稀油站使用和维护说明 2 使用寿命。...
