磨煤机高压油站说明书

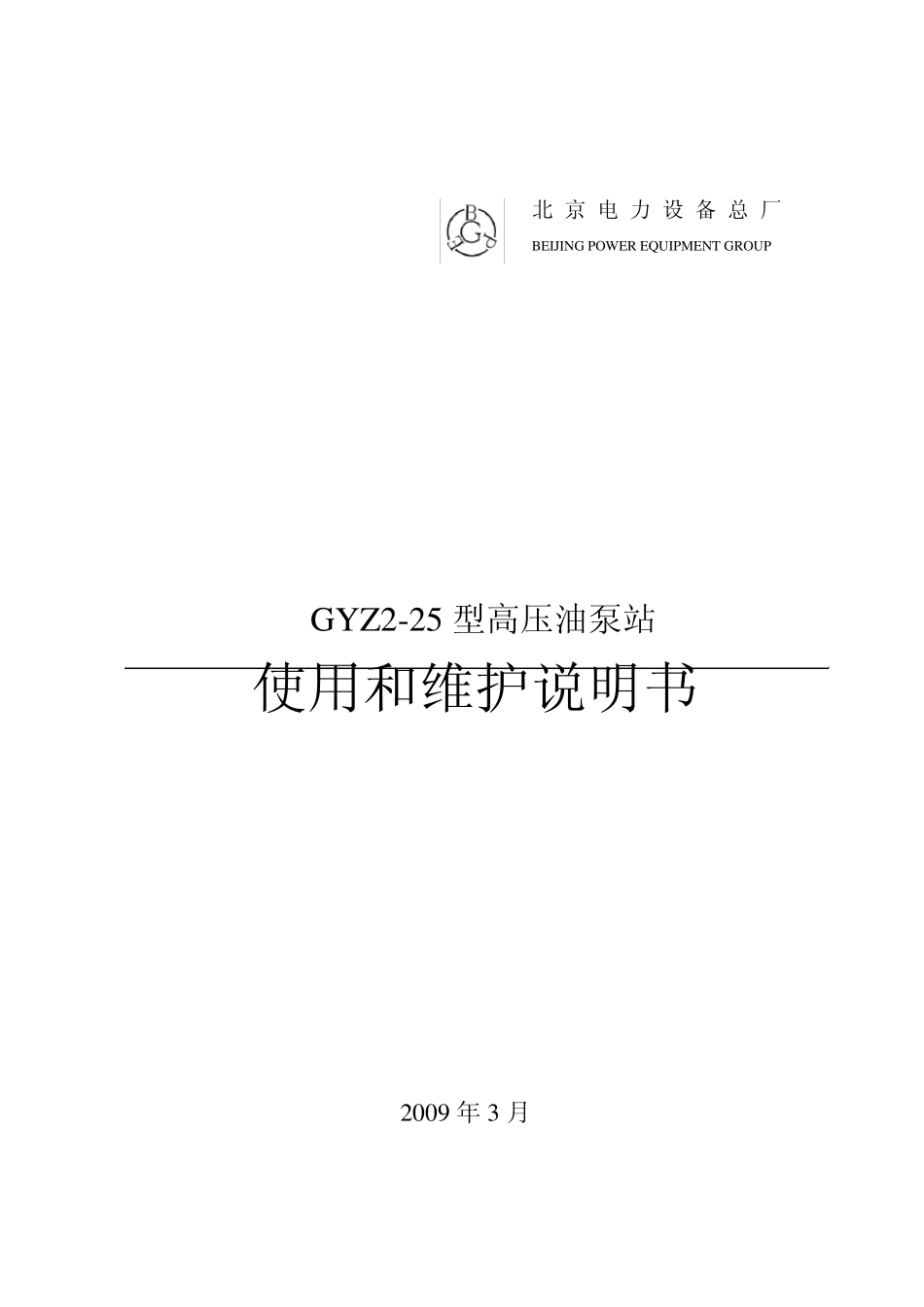

磨煤机高压油站说明书_第1页
1/16

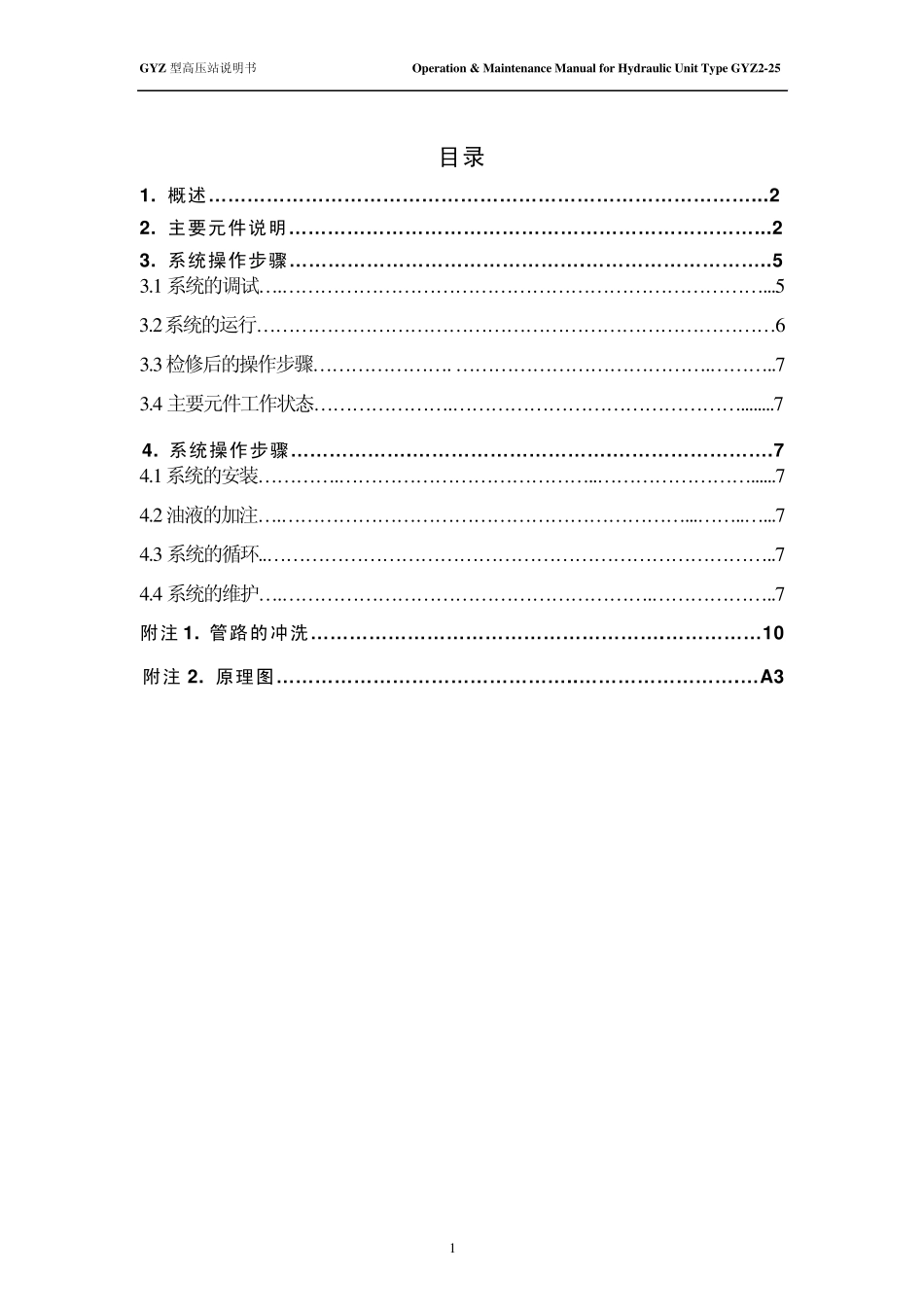

磨煤机高压油站说明书_第2页
2/16

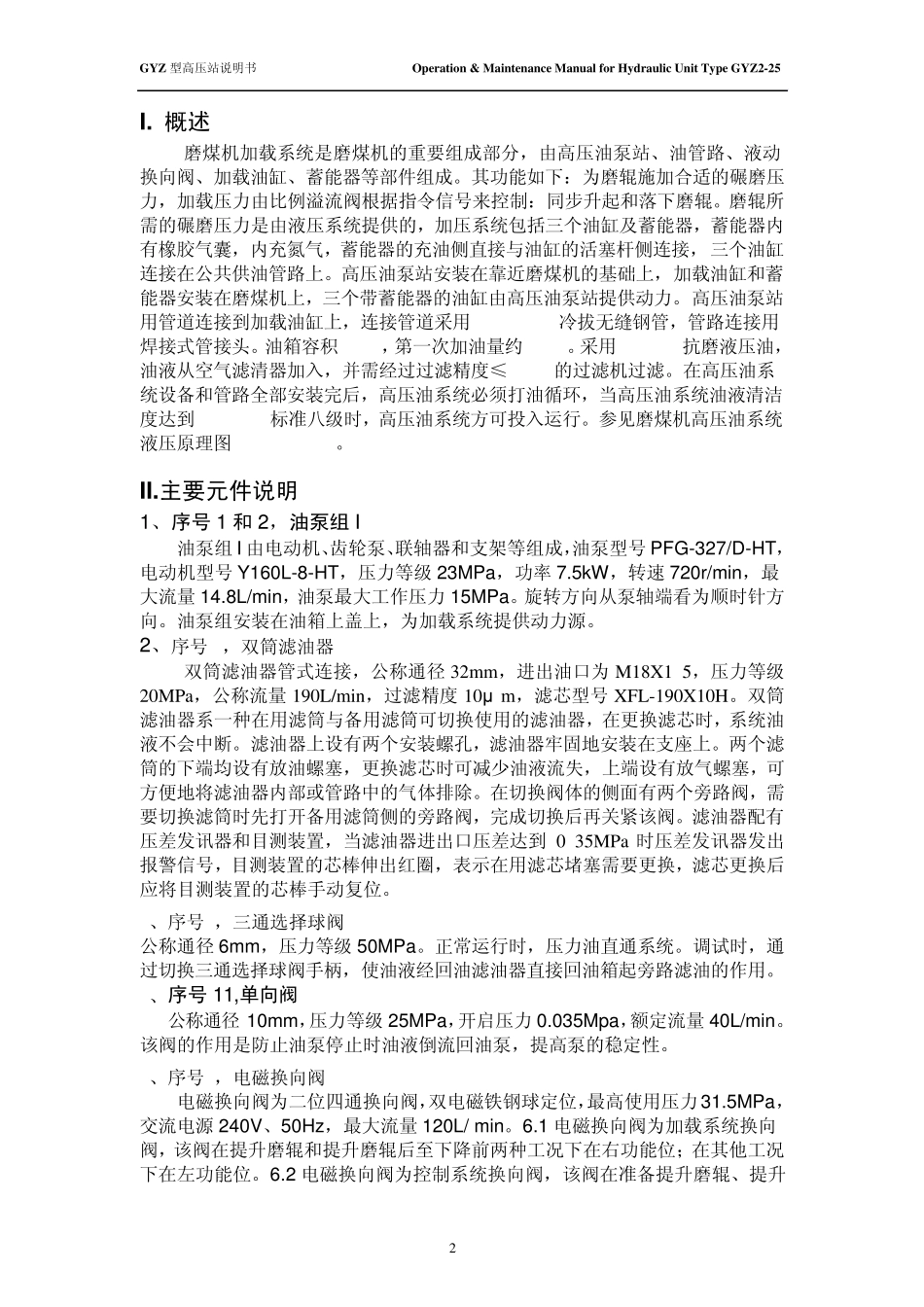

磨煤机高压油站说明书_第3页
3/16
GYZ2-25 型高压油泵站 使用和维护说明书 2009 年 3 月 北 京 电 力 设 备 总 厂 BEIJING POWER EQUIPMENT GROUP GYZ 型高压站说明书 Operation & Maintenance Manual for Hydraulic Unit Type GYZ2-25 1 目录 1. 概述…………………………………………………………………………...2 2. 主要元件说明………………………………………………………………...2 3. 系统操作步骤……………………………………….………………………..5 3 .1 系统的调试….…………………………………………………………………...5 3 .2 系统的运行………………………………………………………………………6 3 .3 检修后的操作步骤…………………. ………………………………….………..7 3 .4 主要元件工作状态………………….………………………………………........7 4. 系统操作步骤……………….………………………….…………………….7 4 .1 系统的安装………….…………………………………..……………………......7 4 .2 油液的加注….………………………………………………………...……..…...7 4 .3 系统的循环..……………………………………………………………………..7 4 .4 系统的维护….………………………………………………….………………..7 附注 1. 管路的冲洗……………………………………………….……………10 附注 2. 原理图………………………………………..…………………….…A 3 GYZ 型高压站说明书 Operation & Maintenance Manual for Hydraulic Unit Type GYZ2-25 2 I. 概述 磨煤机加载系统是磨煤机的重要组成部分,由高压油泵站、油管路、液动换向阀、加载油缸、蓄能器等部件组成。其功能如下:为磨辊施加合适的碾磨压力,加载压力由比例溢流阀根据指令信号来控制:同步升起和落下磨辊。磨辊所需的碾磨压力是由液压系统提供的,加压系统包括三个油缸及蓄能器,蓄能器内有橡胶气囊,内充氮气,蓄能器的充油侧直接与油缸的活塞杆侧连接,三个油缸连接在公共供油管路上。高压油泵站安装在靠近磨煤机的基础上,加载油缸和蓄能器安装在磨煤机上,三个带蓄能器的油缸由高压油泵站提供动力。高压油泵站用管道连接到加载油缸上,连接管道采用 0Cr18Ni9冷拔无缝钢管,管路连接用焊接式管接头。油箱容积 920L,第一次加油量约 820L。采用 L-HM46抗磨液...
