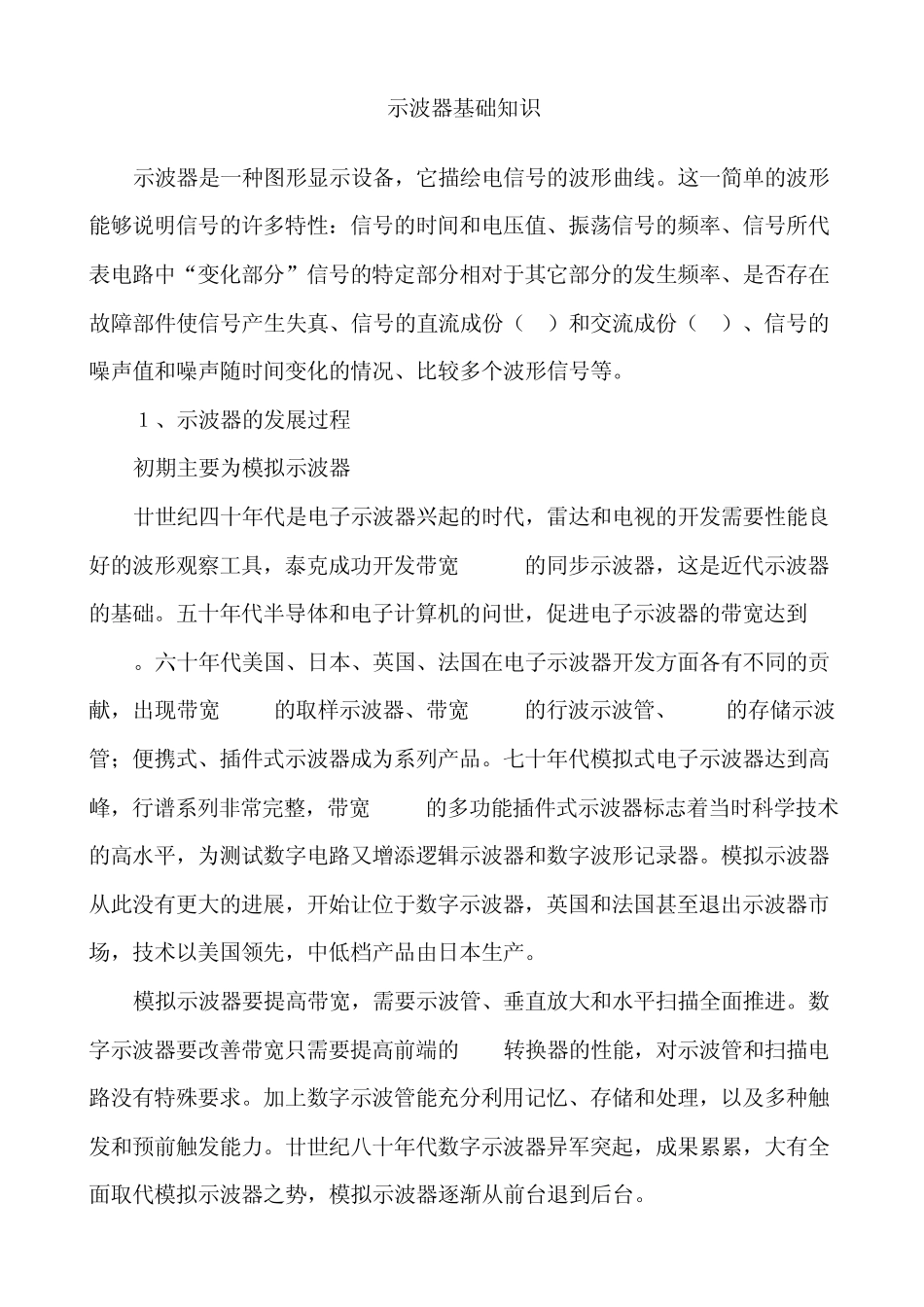

示波器基础知识 示波器是一种图形显示设备，它描绘电信号的波形曲线。这一简单的波形能够说明信号的许多特性：信号的时间和电压值、振荡信号的频率、信号所代表电路中“变化部分”信号的特定部分相对于其它部分的发生频率、是否存在故障部件使信号产生失真、信号的直流成份（DC）和交流成份（AC）、信号的噪声值和噪声随时间变化的情况、比较多个波形信号等。 １、示波器的发展过程 初期主要为模拟示波器 廿世纪四十年代是电子示波器兴起的时代，雷达和电视的开发需要性能良好的波形观察工具，泰克成功开发带宽 10MHz的同步示波器，这是近代示波器的基础。五十年代半导体和电子计算机的问世，促进电子示波器的带宽达到 100MHz。六十年代美国、日本、英国、法国在电子示波器开发方面各有不同的贡献，出现带宽 6GHz的取样示波器、带宽 4GHz的行波示波管、1GHz的存储示波管；便携式、插件式示波器成为系列产品。七十年代模拟式电子示波器达到高峰，行谱系列非常完整，带宽 1GHz的多功能插件式示波器标志着当时科学技术的高水平，为测试数字电路又增添逻辑示波器和数字波形记录器。模拟示波器从此没有更大的进展，开始让位于数字示波器，英国和法国甚至退出示波器市场，技术以美国领先，中低档产品由日本生产。 模拟示波器要提高带宽，需要示波管、垂直放大和水平扫描全面推进。数字示波器要改善带宽只需要提高前端的A/D转换器的性能，对示波管和扫描电路没有特殊要求。加上数字示波管能充分利用记忆、存储和处理，以及多种触发和预前触发能力。廿世纪八十年代数字示波器异军突起，成果累累，大有全面取代模拟示波器之势，模拟示波器逐渐从前台退到后台。 但是在发展初期模拟示波器的某些特点，却是数字示波器所不具备的： ○ 操作简单：全部操作都在面板上可以找到，波形反应及时，数字示波器往往要较长处理时间。 ○ 垂直分辨率高：连续而且无限级，数字示波器分辨率一般只有 8位至 10位。 ○ 数据更新快：每秒捕捉几十万个波形，数字示波器每秒捕捉几十个波形。 ○ 实时带宽和实时显示：连续波形与单次波形的带宽相同，数字示波器的带宽与取样率密切相关，取样率不高时需借助内插计算，容易出现混淆波形。 简而言之，模拟示波器为工程技术人员提供眼见为实的波形，在规定的带宽内可非常放心进行测试。人类五官中眼睛视觉神经十分灵敏，屏幕波形瞬间反映至大脑作出判断，细微变化都可感知。因此，刚开始模拟示波器深受使用者的...
