示波器测220v电网电压

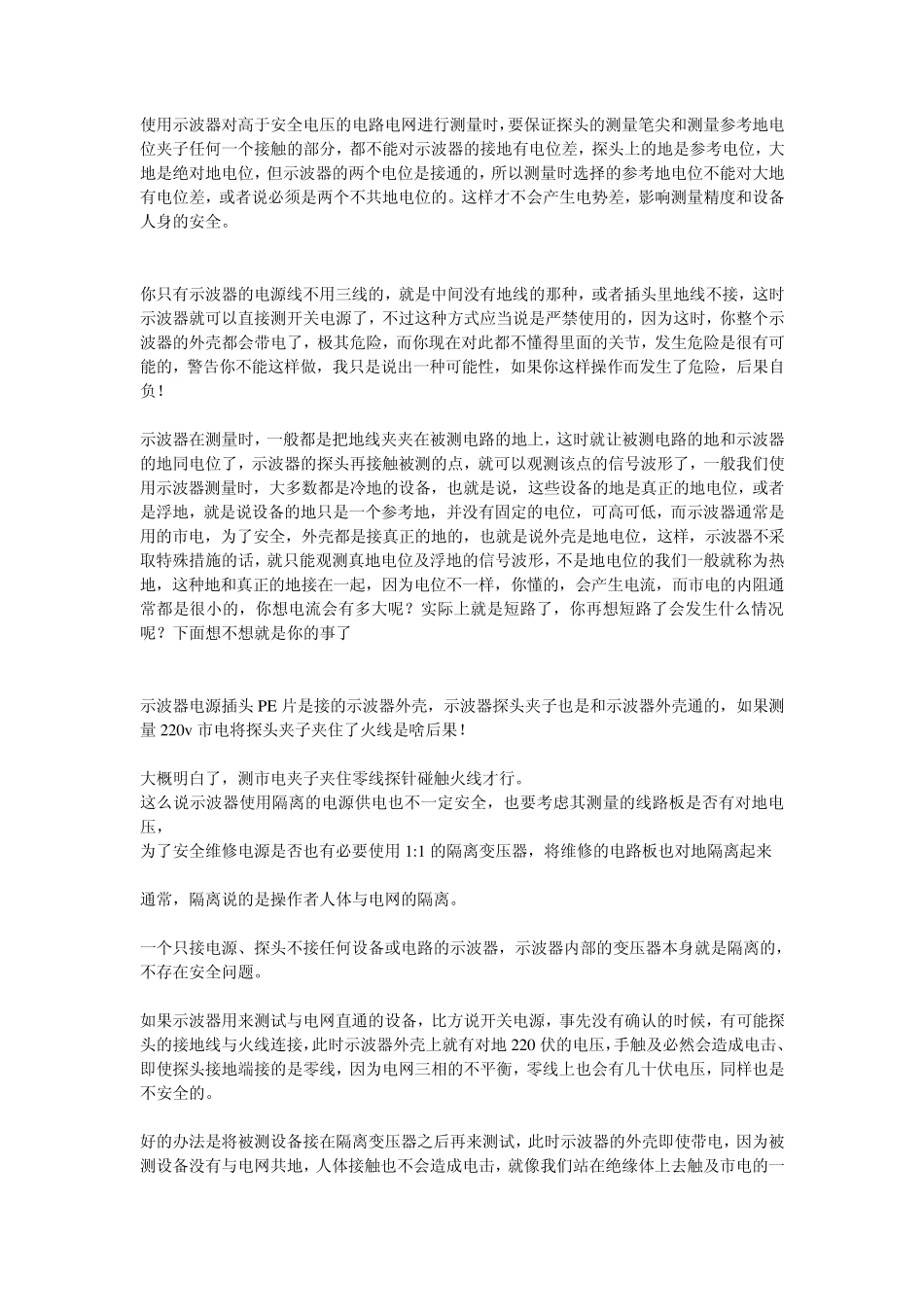

示波器测220v电网电压_第1页
1/7
示波器测220v电网电压_第2页
2/7

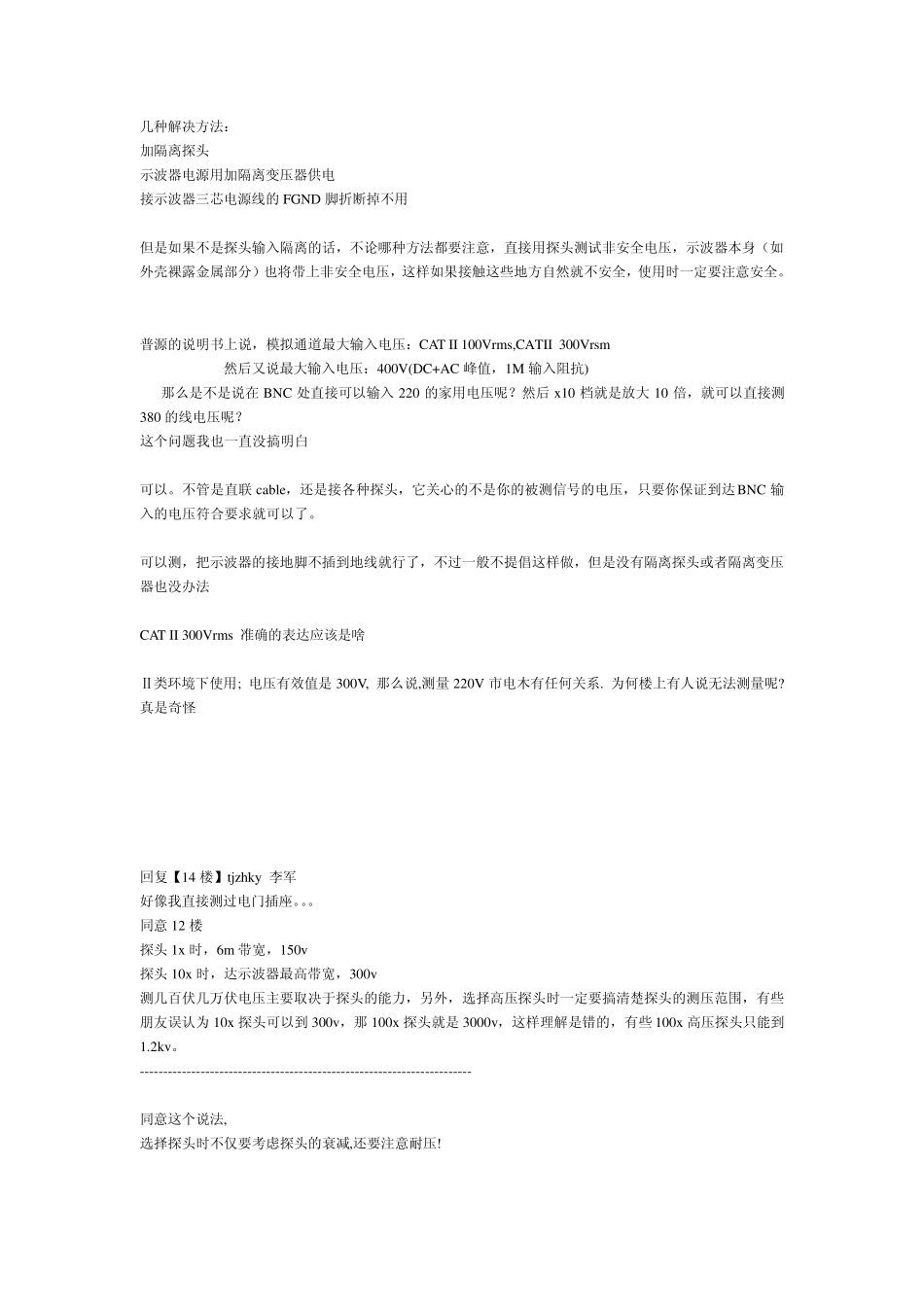

示波器测220v电网电压_第3页
3/7
使用示波器对高于安全电压的电路电网进行测量时,要保证探头的测量笔尖和测量参考地电位夹子任何一个接触的部分,都不能对示波器的接地有电位差,探头上的地是参考电位,大地是绝对地电位,但示波器的两个电位是接通的,所以测量时选择的参考地电位不能对大地有电位差,或者说必须是两个不共地电位的。这样才不会产生电势差,影响测量精度和设备人身的安全。 你只有示波器的电源线不用三线的,就是中间没有地线的那种,或者插头里地线不接,这时示波器就可以直接测开关电源了,不过这种方式应当说是严禁使用的,因为这时,你整个示波器的外壳都会带电了,极其危险,而你现在对此都不懂得里面的关节,发生危险是很有可能的,警告你不能这样做,我只是说出一种可能性,如果你这样操作而发生了危险,后果自负! 示波器在测量时,一般都是把地线夹夹在被测电路的地上,这时就让被测电路的地和示波器的地同电位了,示波器的探头再接触被测的点,就可以观测该点的信号波形了,一般我们使用示波器测量时,大多数都是冷地的设备,也就是说,这些设备的地是真正的地电位,或者是浮地,就是说设备的地只是一个参考地,并没有固定的电位,可高可低,而示波器通常是用的市电,为了安全,外壳都是接真正的地的,也就是说外壳是地电位,这样,示波器不采取特殊措施的话,就只能观测真地电位及浮地的信号波形,不是地电位的我们一般就称为热地,这种地和真正的地接在一起,因为电位不一样,你懂的,会产生电流,而市电的内阻通常都是很小的,你想电流会有多大呢?实际上就是短路了,你再想短路了会发生什么情况呢?下面想不想就是你的事了 示波器电源插头 PE 片是接的示波器外壳,示波器探头夹子也是和示波器外壳通的,如果测量 220v 市电将探头夹子夹住了火线是啥后果! 大概明白了,测市电夹子夹住零线探针碰触火线才行。 这么说示波器使用隔离的电源供电也不一定安全,也要考虑其测量的线路板是否有对地电压, 为了安全维修电源是否也有必要使用 1:1 的隔离变压器,将维修的电路板也对地隔离起来 通常,隔离说的是操作者人体与电网的隔离。 一个只接电源、探头不接任何设备或电路的示波器,示波器内部的变压器本身就是隔离的,不存在安全问题。 如果示波器用来测试与电网直通的设备,比方说开关电源,事先没有确认的时候,有可能探头的接地线与火线连接,此时示波器外壳上就有对地 220 伏的电压,手触及必然会造成电击、即使探头接地端接的是...
