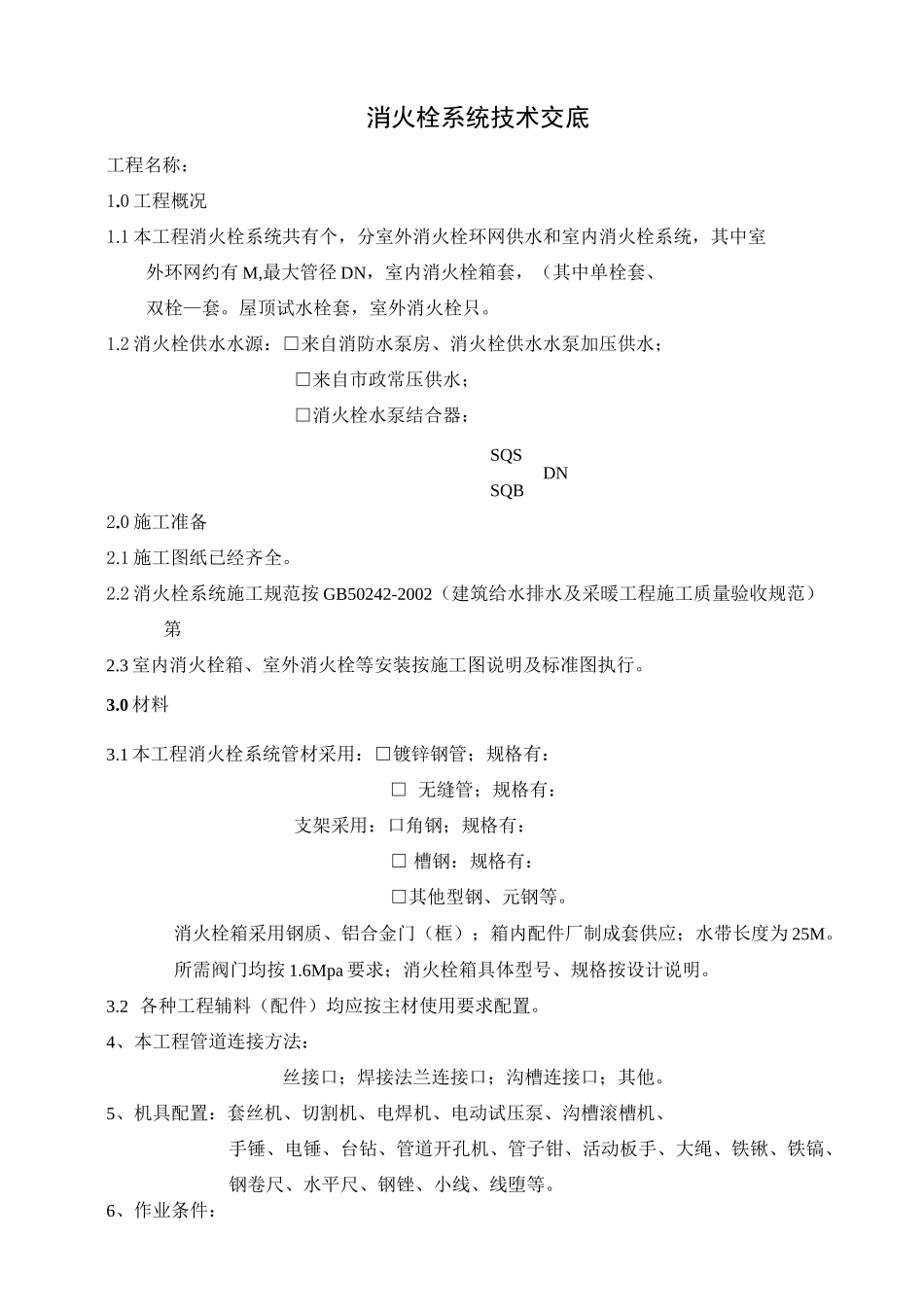

消火栓系统技术交底工程名称：1.0 工程概况1.1 本工程消火栓系统共有个，分室外消火栓环网供水和室内消火栓系统，其中室外环网约有 M,最大管径 DN，室内消火栓箱套，（其中单栓套、双栓—套。屋顶试水栓套，室外消火栓只。1.2 消火栓供水水源：□来自消防水泵房、消火栓供水水泵加压供水；□来自市政常压供水；□消火栓水泵结合器：SQSDNSQB2.0 施工准备2.1 施工图纸已经齐全。2.2 消火栓系统施工规范按 GB50242-2002（建筑给水排水及采暖工程施工质量验收规范）第2.3 室内消火栓箱、室外消火栓等安装按施工图说明及标准图执行。3.0 材料3.1 本工程消火栓系统管材采用：□镀锌钢管；规格有：□ 无缝管；规格有：支架采用：口角钢；规格有：□ 槽钢：规格有：□其他型钢、元钢等。消火栓箱采用钢质、铝合金门（框）；箱内配件厂制成套供应；水带长度为 25M。所需阀门均按 1.6Mpa 要求；消火栓箱具体型号、规格按设计说明。3.2 各种工程辅料（配件）均应按主材使用要求配置。4、本工程管道连接方法：丝接口；焊接法兰连接口；沟槽连接口；其他。5、机具配置：套丝机、切割机、电焊机、电动试压泵、沟槽滚槽机、手锤、电锤、台钻、管道开孔机、管子钳、活动板手、大绳、铁锹、铁镐、钢卷尺、水平尺、钢锉、小线、线堕等。6、作业条件：6.1 本工程应在土建结构施工時配合施工。根据消防施工图要求，会审纪要内容进行预埋或设置预埋套管，预留孔、洞。待主体结构验收结束，现场清理干净，才进行安装。管道安装所需的基准线应先行测定，明确标示。如地面标高、吊顶标高、内隔墙位置等。安装管道所需的操作架、梯等，准备齐全。再次根据施工图，检查原预埋件，预留孔、洞位置是否正确。管道安装前需复核支架位置、尺寸是否正确。6.2 消火栓箱安装前应仔细复核预留孔洞位置、标高。根据土建地坪基准线复核箱体标高、栓口中心标高，以确保消火栓箱及消火栓标高、座标尺寸的准确。墙面粉饰未开始时，按消火栓箱位置预留洞与土建专业协调，先行安装消火栓箱体，控制箱体突出墙面尺寸；如墙面装饰贴面，同样需与装饰专业协调，先行安装消火栓箱体，严禁墙体饰面完成再安装箱体。7、工艺流程必须按下图示流程进行：根据上述流程，可根据现场实际情况进行交叉作业，但不能缺失流程中任何一环，流程过程要有记录资料备查。8、安装准备8.1 安装开始前，施工员必须认真再次熟悉图纸，核对有关专业图纸，查看有否与其他专业管道的坐标、标高交叉...
