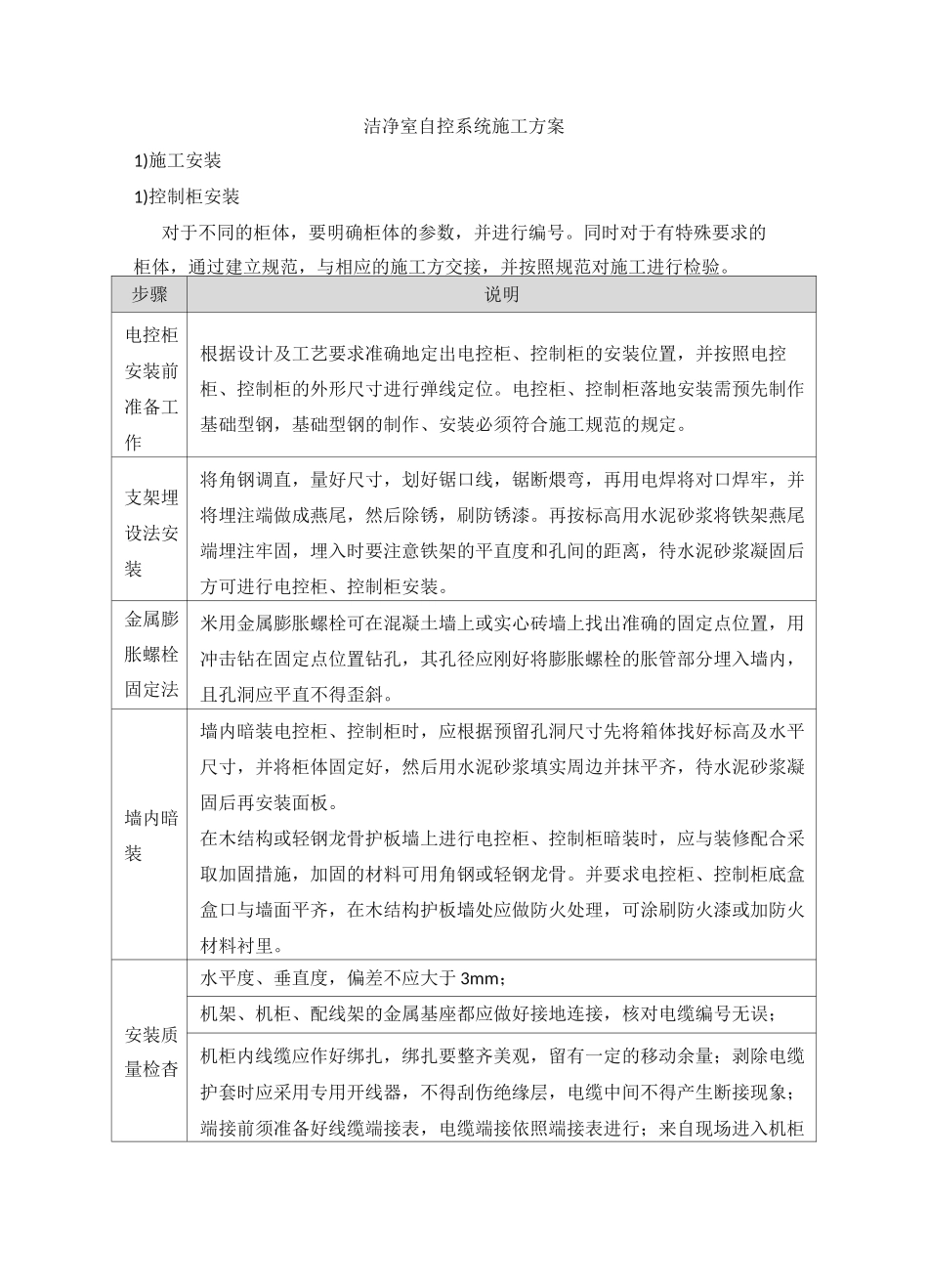

洁净室自控系统施工方案1)施工安装1)控制柜安装对于不同的柜体，要明确柜体的参数，并进行编号。同时对于有特殊要求的柜体，通过建立规范，与相应的施工方交接，并按照规范对施工进行检验。步骤说明电控柜安装前准备工作根据设计及工艺要求准确地定出电控柜、控制柜的安装位置，并按照电控柜、控制柜的外形尺寸进行弹线定位。电控柜、控制柜落地安装需预先制作基础型钢，基础型钢的制作、安装必须符合施工规范的规定。支架埋设法安装将角钢调直，量好尺寸，划好锯口线，锯断煨弯，再用电焊将对口焊牢，并将埋注端做成燕尾，然后除锈，刷防锈漆。再按标高用水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直度和孔间的距离，待水泥砂浆凝固后方可进行电控柜、控制柜安装。金属膨胀螺栓固定法米用金属膨胀螺栓可在混凝土墙上或实心砖墙上找出准确的固定点位置，用冲击钻在固定点位置钻孔，其孔径应刚好将膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。墙内暗装墙内暗装电控柜、控制柜时，应根据预留孔洞尺寸先将箱体找好标高及水平尺寸，并将柜体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装面板。在木结构或轻钢龙骨护板墙上进行电控柜、控制柜暗装时，应与装修配合采取加固措施，加固的材料可用角钢或轻钢龙骨。并要求电控柜、控制柜底盒盒口与墙面平齐，在木结构护板墙处应做防火处理，可涂刷防火漆或加防火材料衬里。安装质量检杳水平度、垂直度，偏差不应大于 3mm；机架、机柜、配线架的金属基座都应做好接地连接，核对电缆编号无误；机柜内线缆应作好绑扎，绑扎要整齐美观，留有一定的移动余量；剥除电缆护套时应采用专用开线器，不得刮伤绝缘层，电缆中间不得产生断接现象；端接前须准备好线缆端接表，电缆端接依照端接表进行；来自现场进入机柜步骤说明（箱）内的电缆首先要进行校验编号，并应留有一定的余量；按图施工接线正确，连接牢固接触良好，配线整齐、美观、标牌清晰。控制柜安装示例2）传感器安装传感器在管道上（风管、水管）安装时，安装前首先核对设计要求和图纸型号、规格，同时协调管道施工进行定位、开孔、焊接接头工作。步骤说明室内、室外温湿度传感器室内、室外温湿度传感器应安装在避免阳光直射的位置，远离有较强振动、电磁干扰的区域；尽可能远离门窗和出风口；并列安装的传感器，距地高度应一致；固定底座：墙体固定时用冲击钻打出 30mm 以上的深孔，加塞木载，用自攻钉固定底座；...
