工艺管道无损检测方案

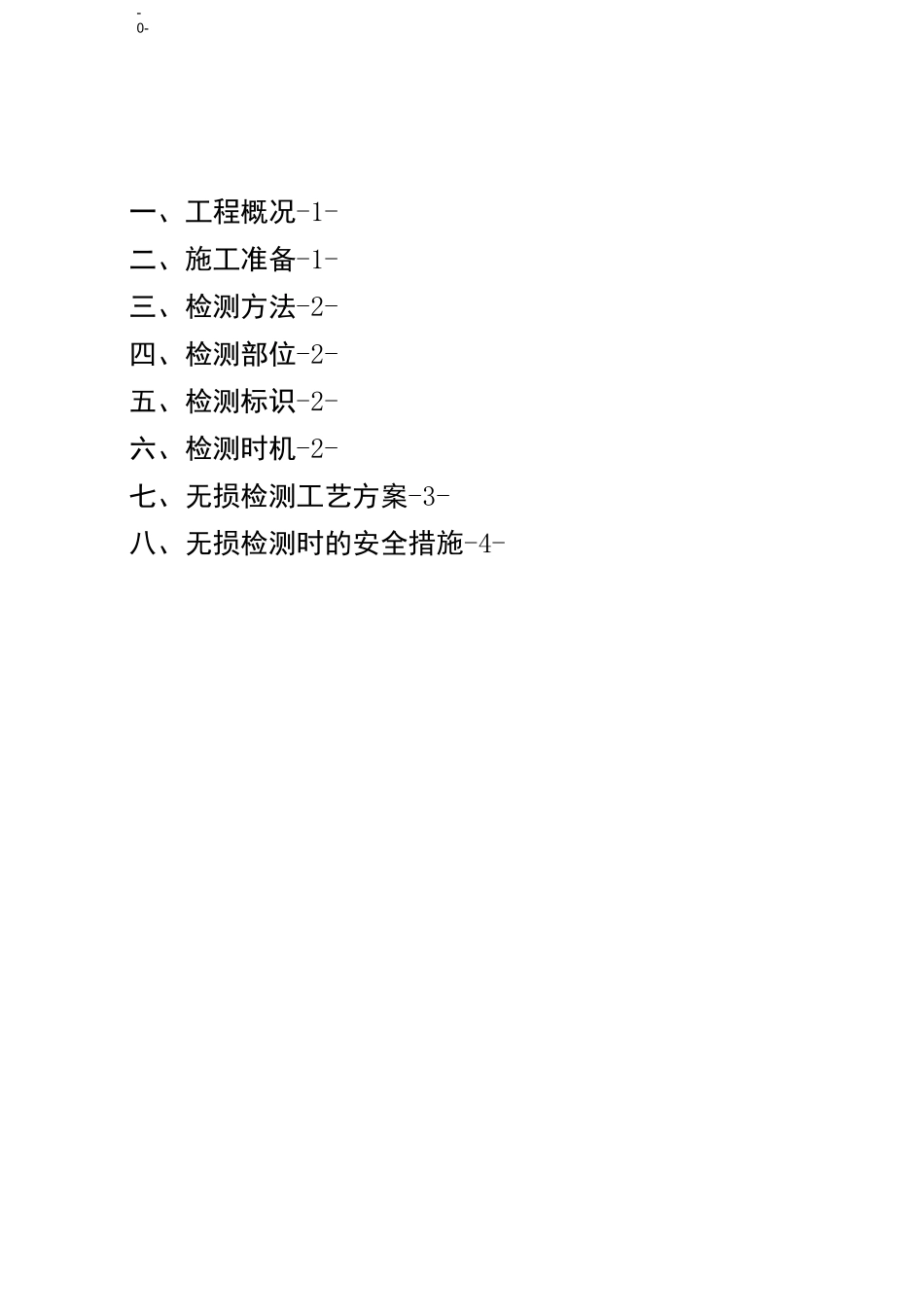

工艺管道无损检测方案_第1页
1/8

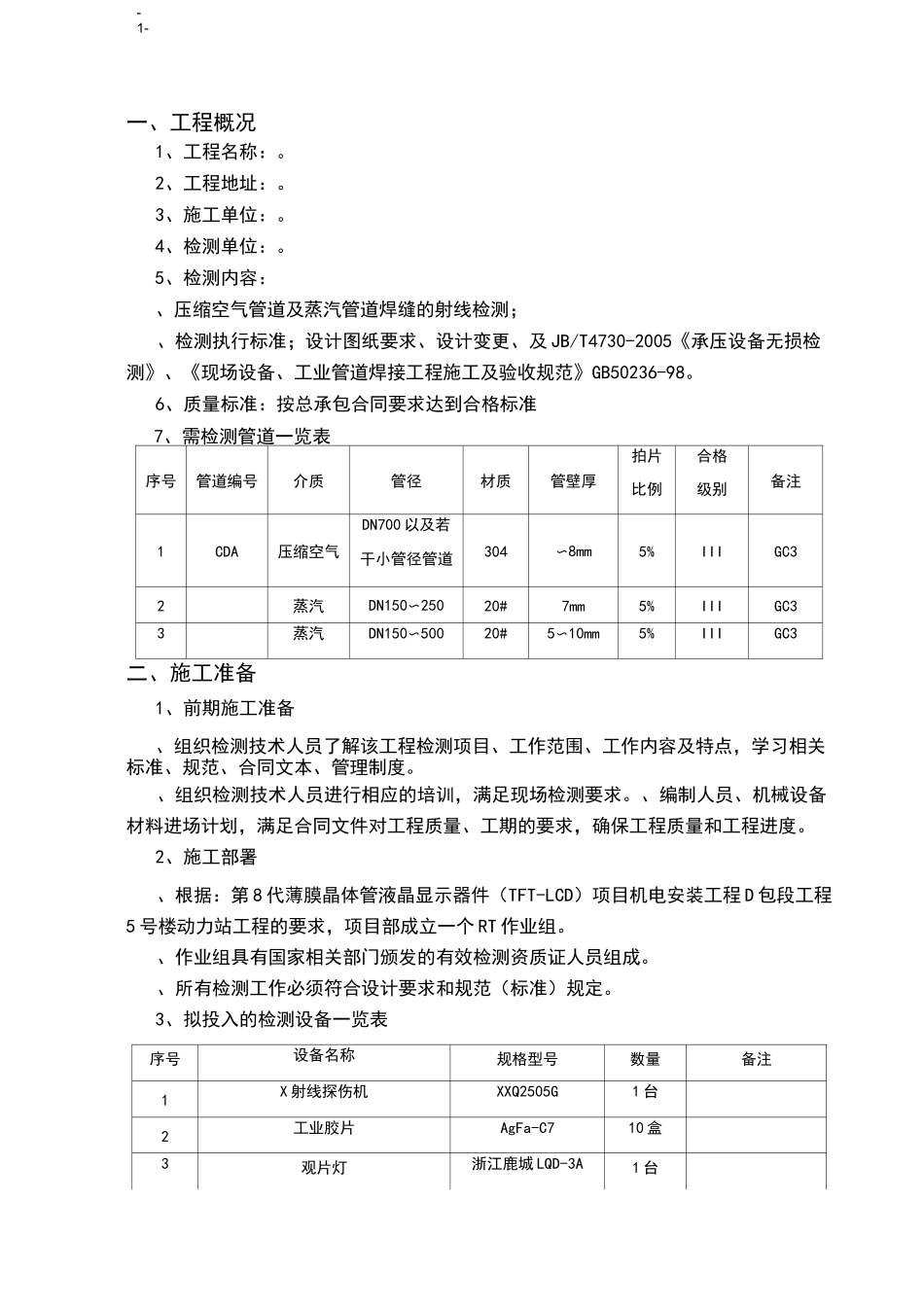

工艺管道无损检测方案_第2页
2/8

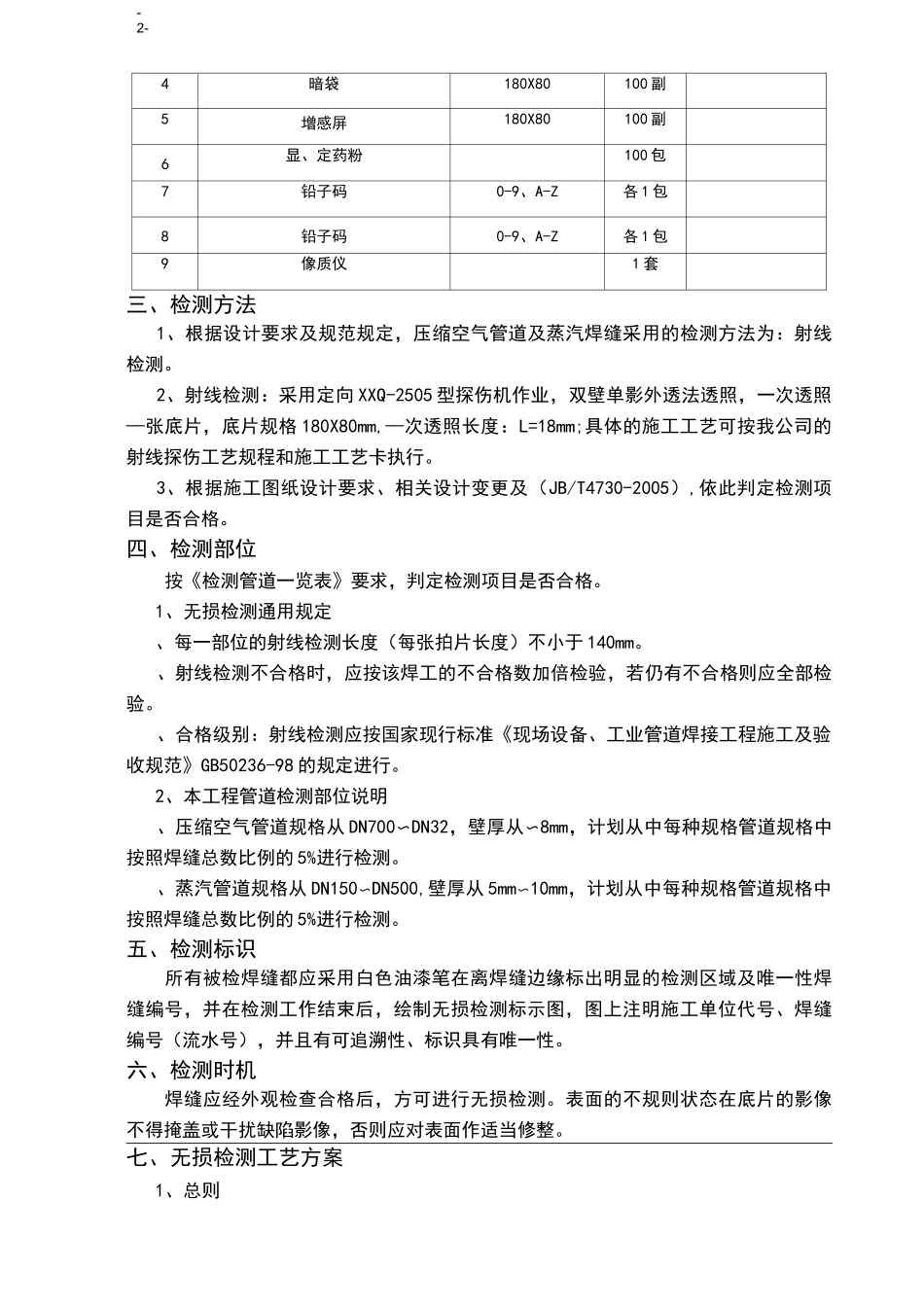

工艺管道无损检测方案_第3页
3/8
-0-一、工程概况-1-二、施工准备-1-三、检测方法-2-四、检测部位-2-五、检测标识-2-六、检测时机-2-七、无损检测工艺方案-3-八、无损检测时的安全措施-4--1-一、工程概况1、工程名称:。2、工程地址:。3、施工单位:。4、检测单位:。5、检测内容:、压缩空气管道及蒸汽管道焊缝的射线检测;、检测执行标准;设计图纸要求、设计变更、及 JB/T4730-2005《承压设备无损检测》、《现场设备、工业管道焊接工程施工及验收规范》GB50236-98。6、质量标准:按总承包合同要求达到合格标准7、需检测管道一览表序号管道编号介质管径材质管壁厚拍片比例合格级别备注1CDA压缩空气DN700 以及若干小管径管道304〜8mm5%IIIGC32蒸汽DN150〜25020#7mm5%IIIGC33蒸汽DN150〜50020#5〜10mm5%IIIGC3二、施工准备1、前期施工准备、组织检测技术人员了解该工程检测项目、工作范围、工作内容及特点,学习相关标准、规范、合同文本、管理制度。、组织检测技术人员进行相应的培训,满足现场检测要求。、编制人员、机械设备材料进场计划,满足合同文件对工程质量、工期的要求,确保工程质量和工程进度。2、施工部署、根据:第 8 代薄膜晶体管液晶显示器件(TFT-LCD)项目机电安装工程 D 包段工程5 号楼动力站工程的要求,项目部成立一个 RT 作业组。、作业组具有国家相关部门颁发的有效检测资质证人员组成。、所有检测工作必须符合设计要求和规范(标准)规定。3、拟投入的检测设备一览表序号设备名称规格型号数量备注1X 射线探伤机XXQ2505G1 台2工业胶片AgFa-C710 盒3观片灯浙江鹿城 LQD-3A1 台-2-4暗袋180X80100 副5增感屏180X80100 副6显、定药粉100 包7铅子码0-9、A-Z各 1 包8铅子码0-9、A-Z各 1 包9像质仪1 套三、检测方法1、根据设计要求及规范规定,压缩空气管道及蒸汽焊缝采用的检测方法为:射线检测。2、射线检测:采用定向 XXQ-2505 型探伤机作业,双壁单影外透法透照,一次透照—张底片,底片规格 180X80mm,—次透照长度:L=18mm;具体的施工工艺可按我公司的射线探伤工艺规程和施工工艺卡执行。3、根据施工图纸设计要求、相关设计变更及(JB/T4730-2005),依此判定检测项目是否合格。四、检测部位按《检测管道一览表》要求,判定检测项目是否合格。1、无损检测通用规定、每一部位的射线检测长度(每张拍片长度)不小于 140mm。、射线检测不合格时,应按该焊工的不合格数加倍检验,若仍有不合格则应全部检验。、合格级别:射线检测应按国...
