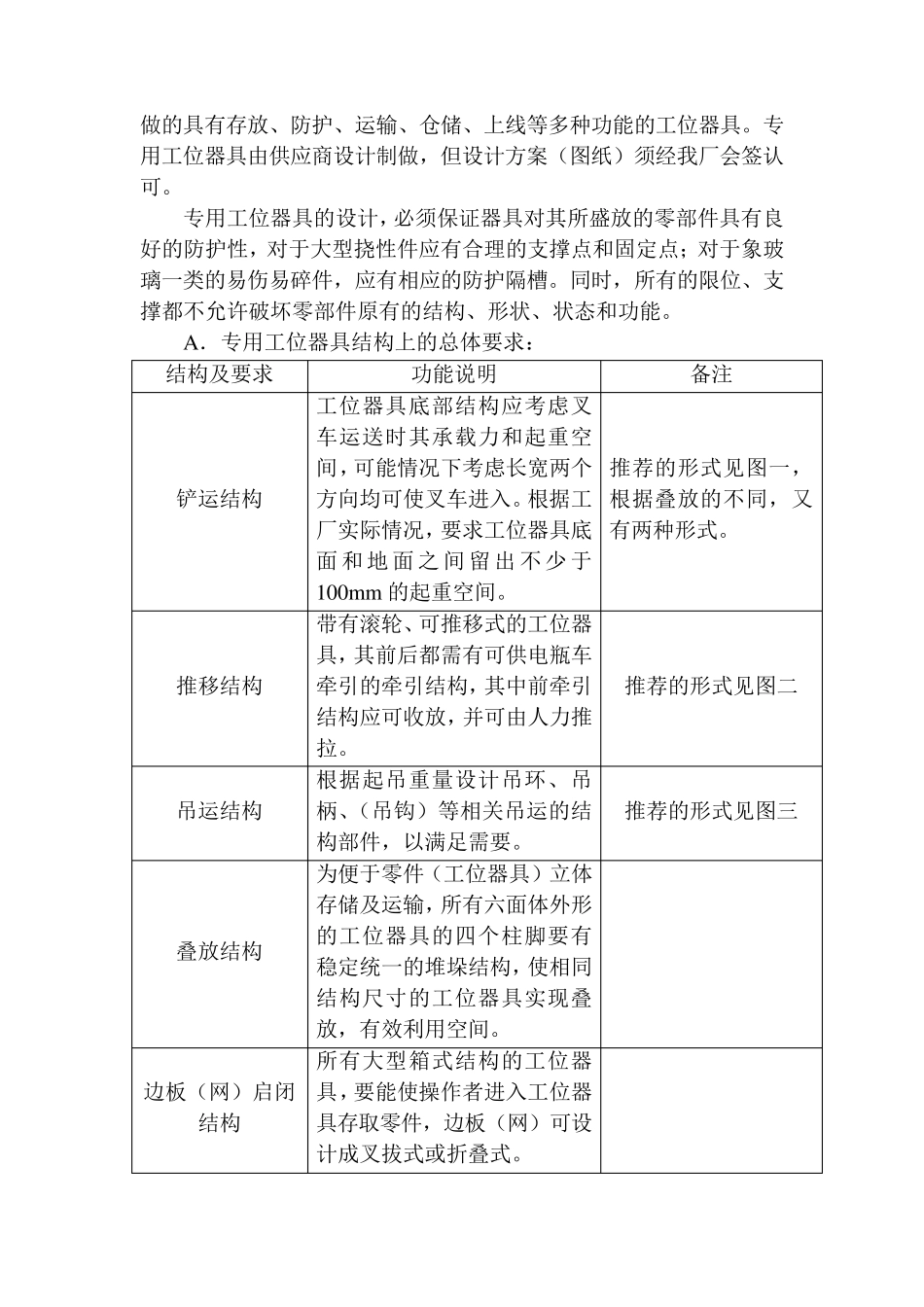

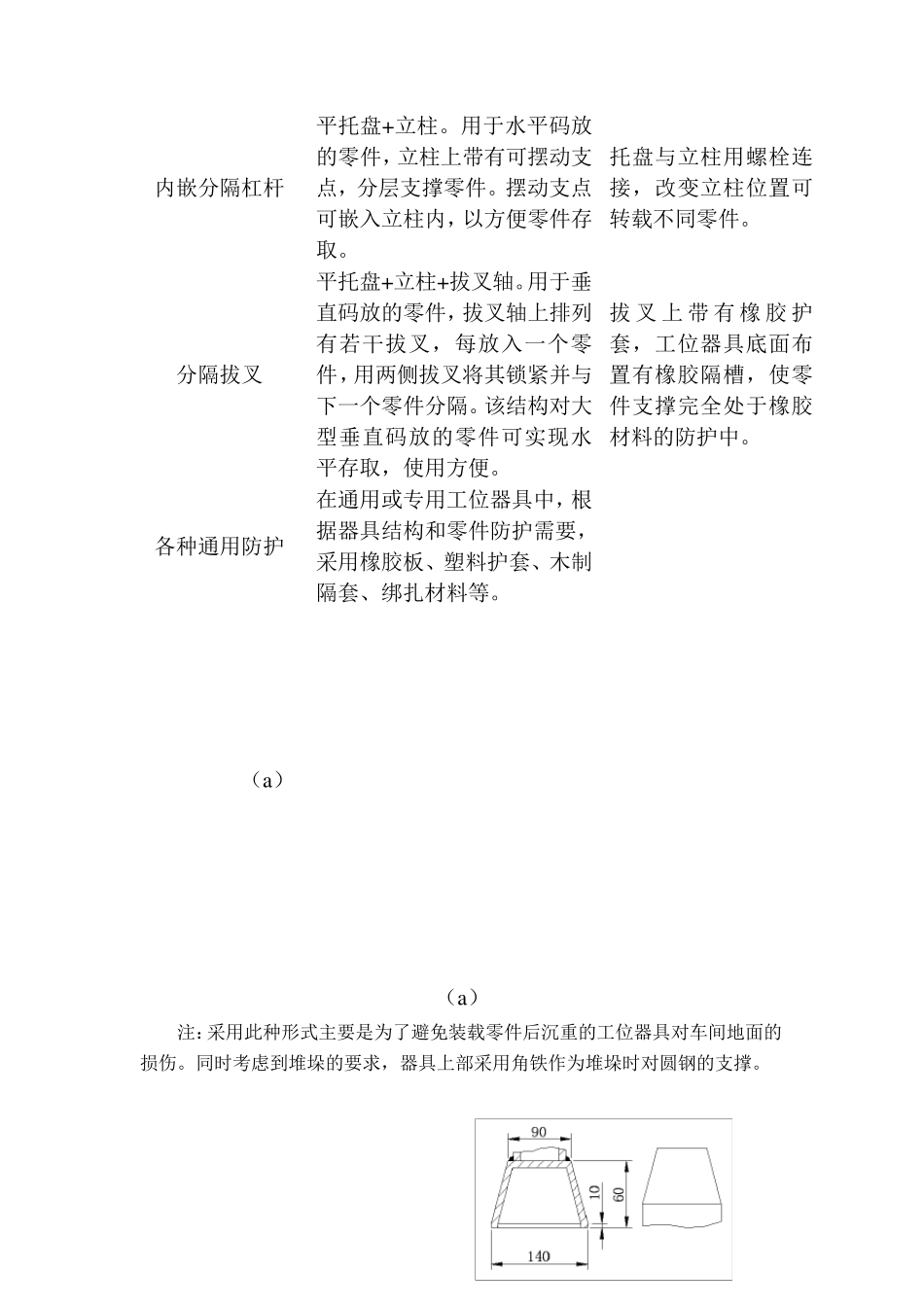

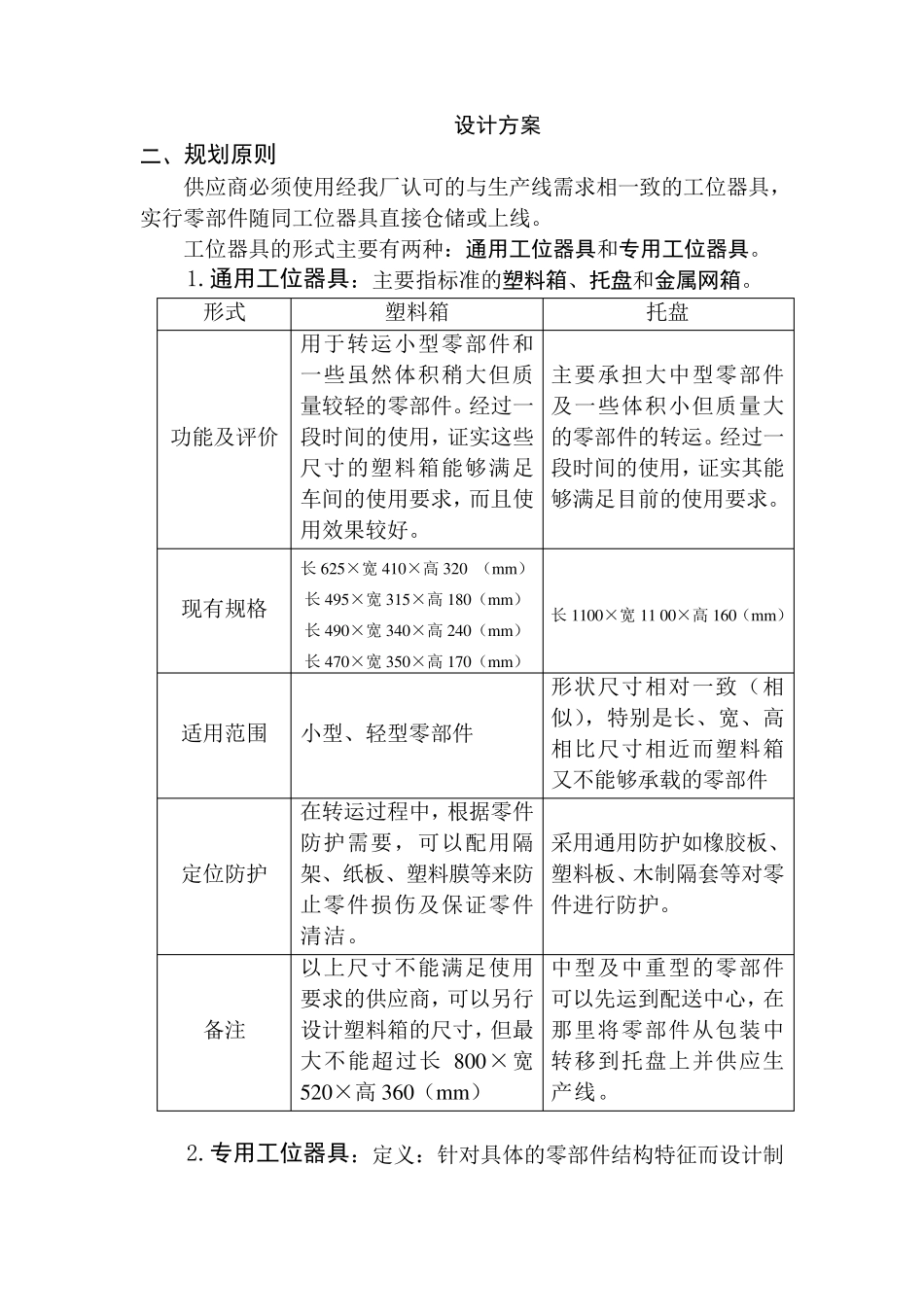

设计方案 二、规划原则 供应商必须使用经我厂认可的与生产线需求相一致的工位器具，实行零部件随同工位器具直接仓储或上线。 工位器具的形式主要有两种：通用工位器具和专用工位器具。 1.通用工位器具：主要指标准的塑料箱、托盘和金属网箱。 形式 塑料箱 托盘 功能及评价 用于转运小型零部件和一些虽然体积稍大但质量较轻的零部件。经过一段时间的使用，证实这些尺寸的塑料箱能够满足车间的使用要求，而且使用效果较好。 主要承担大中型零部件及一些体积小但质量大的零部件的转运。经过一段时间的使用，证实其能够满足目前的使用要求。 现有规格 长625×宽 410×高 320 （m m ） 长495×宽 315×高 180（m m ） 长490×宽 340×高 240（m m ） 长470×宽 350×高 170（m m ） 长1100×宽 11 00×高 160（m m ） 适用范围 小型、轻型零部件 形状尺寸相对一致（相似），特别是长、宽、高相比尺寸相近而塑料箱又不能够承载的零部件 定位防护 在转运过程中，根据零件防护需要，可以配用隔架、纸板、塑料膜等来防止零件损伤及保证零件清洁。 采用通用防护如橡胶板、塑料板、木制隔套等对零件进行防护。 备注 以上尺寸不能满足使用要求的供应商，可以另行设计塑料箱的尺寸，但最大不能超过长800×宽520×高 360（m m ） 中型及中重型的零部件可以先运到配送中心，在那里将零部件从包装中转移到托盘上并供应生产线。 2.专用工位器具：定义：针对具体的零部件结构特征而设计制做的具有存放、防护、运输、仓储、上线等多种功能的工位器具。专用工位器具由供应商设计制做，但设计方案（图纸）须经我厂会签认可。 专用工位器具的设计，必须保证器具对其所盛放的零部件具有良好的防护性，对于大型挠性件应有合理的支撑点和固定点；对于象玻璃一类的易伤易碎件，应有相应的防护隔槽。同时，所有的限位、支撑都不允许破坏零部件原有的结构、形状、状态和功能。 A．专用工位器具结构上的总体要求： 结构及要求 功能说明 备注 铲运结构 工位器具底部结构应考虑叉车运送时其承载力和起重空间，可能情况下考虑长宽两个方向均可使叉车进入。根据工厂实际情况，要求工位器具底面 和 地 面 之 间 留 出 不 少 于100mm 的起重空间。 推荐的形式见图一，根据叠放的不同，又有两种形式。 推移结构 带有滚轮、可推移式的工位器具，其前后都需有可供电瓶车牵引的牵引结构，其中前牵引结构应可收放...
