离心式泵的施工方案

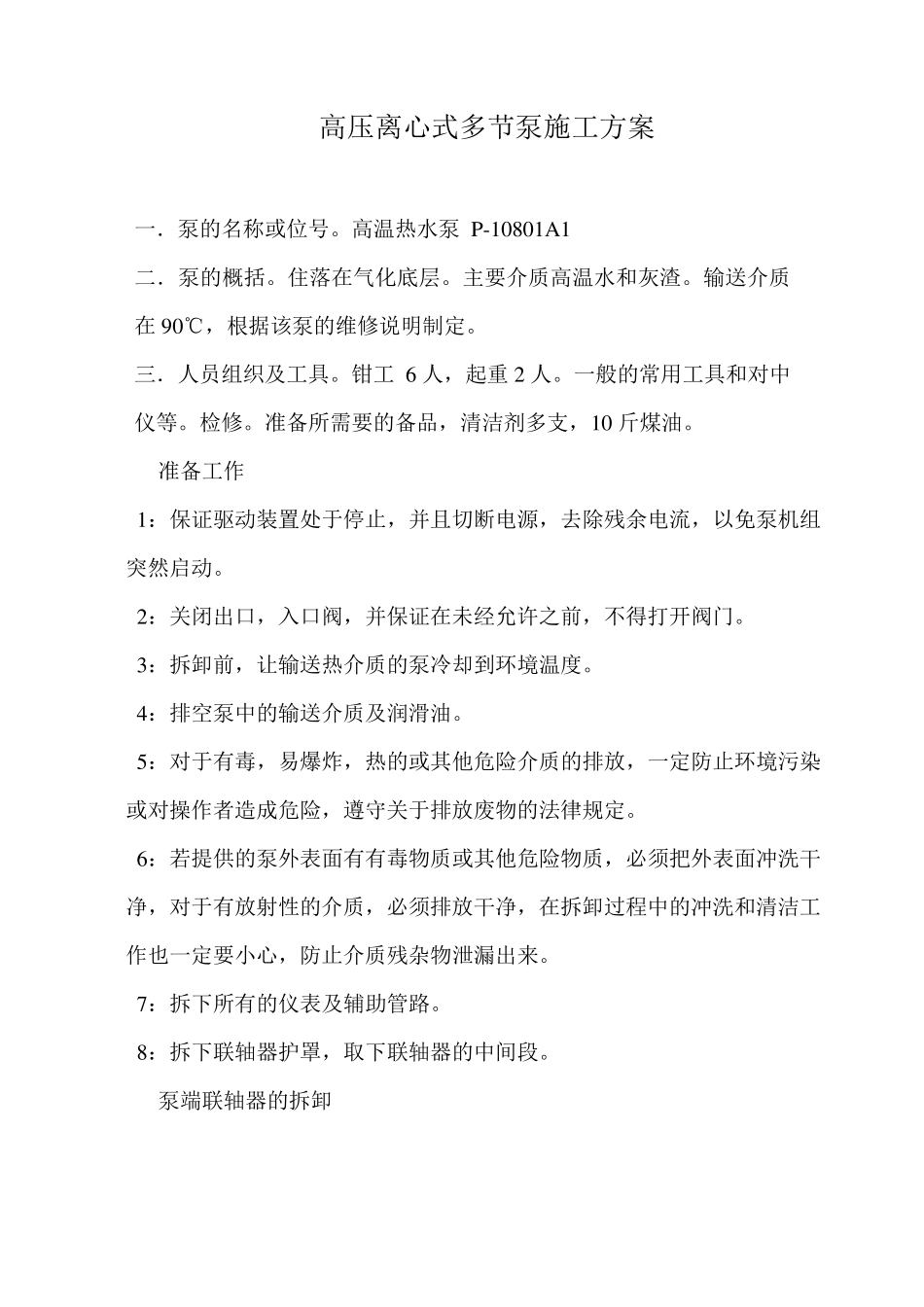

高压离心式多节泵施工方案 一．泵的名称或位号。高温热水泵 P-10801A1 二．泵的概括。住落在气化底层。主要介质高温水和灰渣。输送介质在90℃，根据该泵的维修说明制定。 三．人员组织及工具。钳工 6 人，起重 2 人。一般的常用工具和对中仪等。检修。准备所需要的备品，清洁剂多支，10 斤煤油。 准备工作 1：保证驱动装置处于停止，并且切断电源，去除残余电流，以免泵机组突然启动。 2：关闭出口，入口阀，并保证在未经允许之前，不得打开阀门。 3：拆卸前，让输送热介质的泵冷却到环境温度。 4：排空泵中的输送介质及润滑油。 5：对于有毒，易爆炸，热的或其他危险介质的排放，一定防止环境污染或对操作者造成危险，遵守关于排放废物的法律规定。 6：若提供的泵外表面有有毒物质或其他危险物质，必须把外表面冲洗干净，对于有放射性的介质，必须排放干净，在拆卸过程中的冲洗和清洁工作也一定要小心，防止介质残杂物泄漏出来。 7：拆下所有的仪表及辅助管路。 8：拆下联轴器护罩，取下联轴器的中间段。 泵端联轴器的拆卸 1 ：圆柱形联轴器用拉拔器拆卸泵端联轴器，然后拆卸键并妥善保管键，不得遗失。 2 ：锥形联轴器可以用木锤或铜棒辅助拆卸，然后拆卸键并妥善保管键，不得遗失。 导流管部件的拆卸 1 ：拆卸出口段竖直向下法兰的连接螺栓和吸入段（非驱动侧）的法兰连接螺栓。 2 ：将整个导流管部件拆下，放置在安全位置。 轴承部件的拆卸 一、驱动侧轴承部件的拆卸 1 ：拧下轴承盖与轴承体之间的内六角螺钉，同时通过螺母把在轴承盖和轴承体之间起定位作用的定销拔出。 2 ：通过螺母将在轴承体与泵体之间起定位作用的定销拔出。 3 ：取下轴承盖，拧下连接压环与轴承体之间的内六角螺钉，取下压环。 4 ：取下上轴瓦，同时将轴抬高一些，沿园周方向将下轴瓦去出。 5 ：拧下轴承体与泵体之间连接的螺母，取下轴承体。 6 ：最后取下甩油环。 二、非驱动端自润滑轴承部件的拆卸 1 ：拧下螺栓，拆卸轴承压盖。 2 ：拧下轴承锁紧螺母，顺序取出止动垫片、甩油环、轴承定位套。 3 ：把轴承外套、轴承套、角接触球轴承作为整体取出。 4：取出调整垫。 5：拧下轴承盖与轴承体之间的内六角螺钉，同时通过螺母把在轴承盖和轴承体之间定位销拔出。 6：通过螺母将在轴承体与泵体的定位销拔出。 7：取下轴承盖，拧下连接压环与轴承之间的内六角螺钉，取下压环。 8：取下上轴瓦，同时将轴抬高一些，沿...
