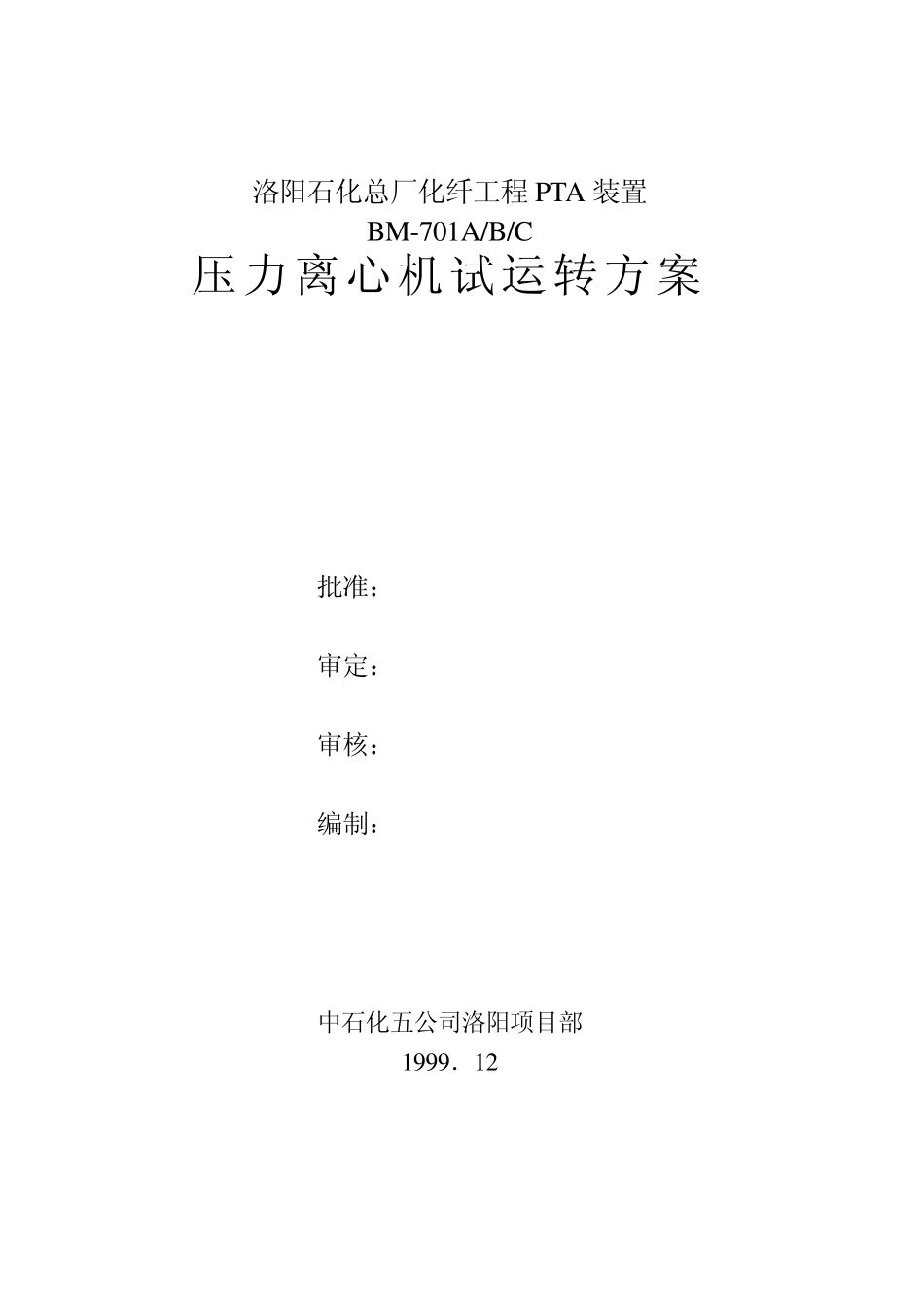

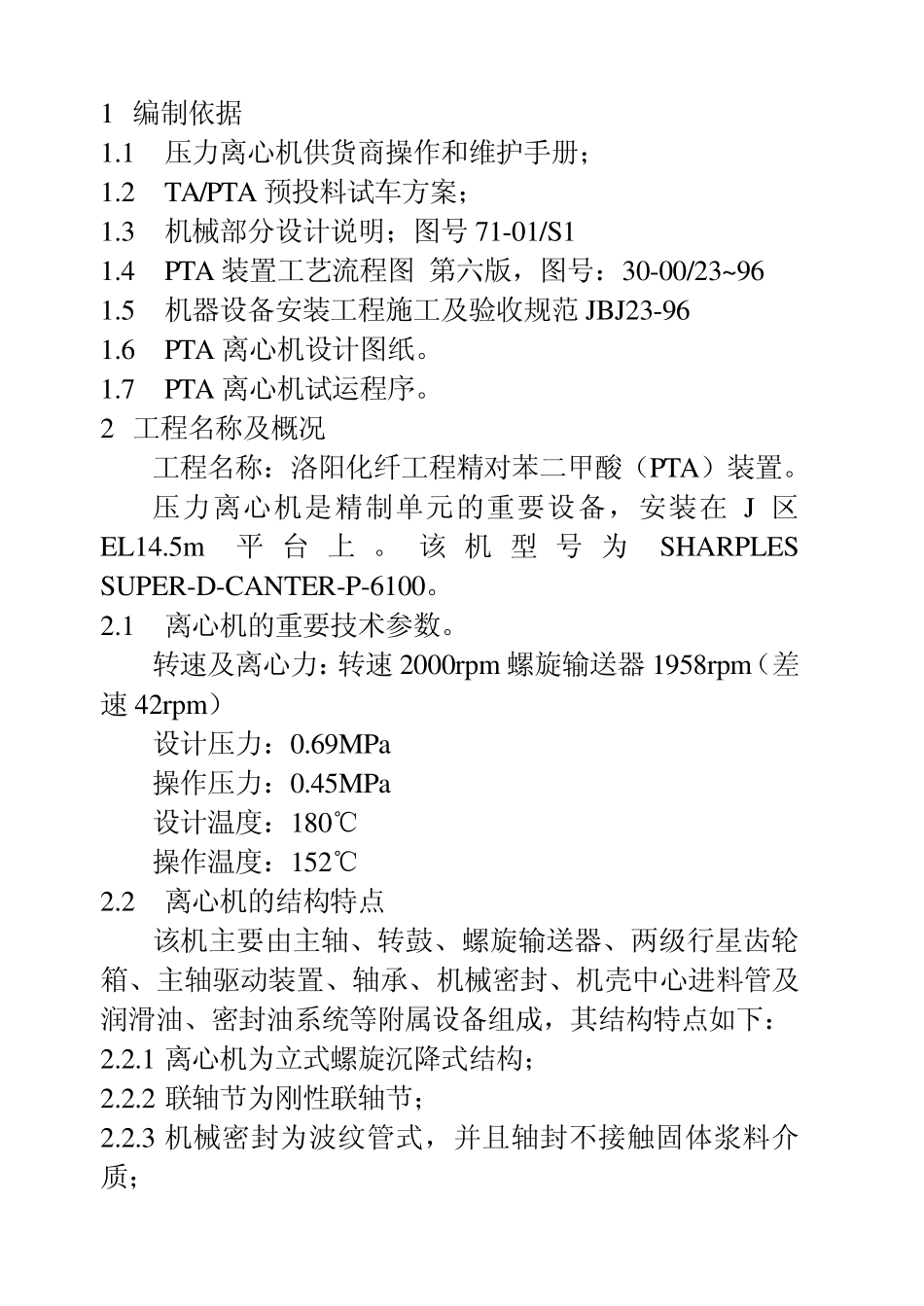

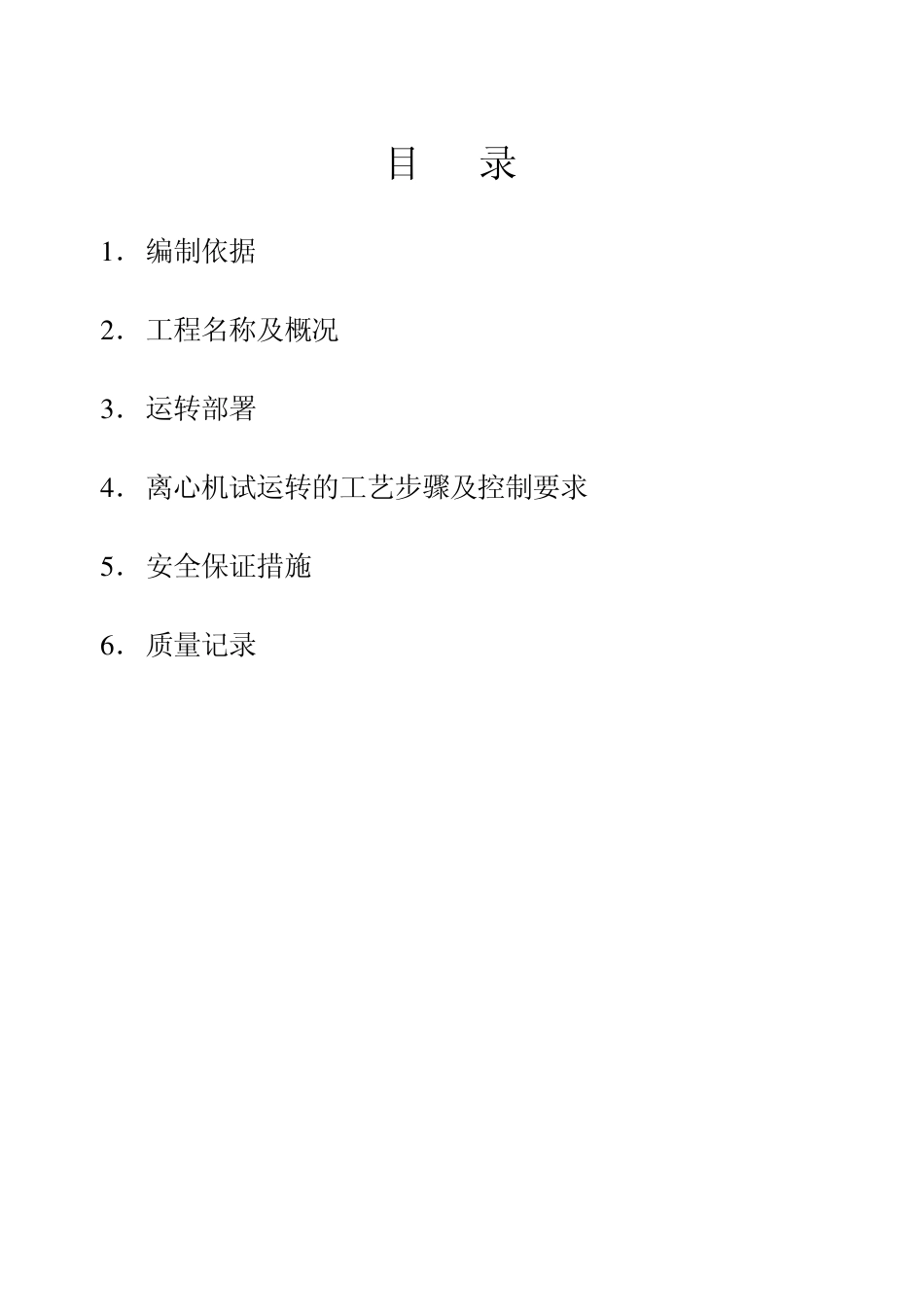

洛阳石化总厂化纤工程PTA 装置 BM-701A/B/C 压力离心机试运转方案 批准： 审定： 审核： 编制： 中石化五公司洛阳项目部 1999．12 目 录 1 ． 编制依据 2 ． 工程名称及概况 3 ． 运转部署 4 ． 离心机试运转的工艺步骤及控制要求 5 ． 安全保证措施 6 ． 质量记录 1 编制依据 1.1 压力离心机供货商操作和维护手册； 1.2 TA/PTA 预投料试车方案； 1.3 机械部分设计说明；图号71-01/S1 1.4 PTA 装置工艺流程图 第六版，图号：30-00/23~ 96 1.5 机器设备安装工程施工及验收规范JBJ23-96 1.6 PTA 离心机设计图纸。 1.7 PTA 离心机试运程序。 2 工程名称及概况 工程名称：洛阳化纤工程精对苯二甲酸（PTA）装置。 压力离心机是精制单元的重要设备，安装在J 区EL14.5m平台上。该机型号为SHARPLES SUPER-D-CANTER-P-6100。 2.1 离心机的重要技术参数。 转速及离心力：转速2000rpm 螺旋输送器1958rpm（差速42rpm） 设计压力：0.69MPa 操作压力：0.45MPa 设计温度：180℃ 操作温度：152℃ 2.2 离心机的结构特点 该机主要由主轴、转鼓、螺旋输送器、两级行星齿轮箱、主轴驱动装置、轴承、机械密封、机壳中心进料管及润滑油、密封油系统等附属设备组成，其结构特点如下： 2.2.1 离心机为立式螺旋沉降式结构； 2.2.2 联轴节为刚性联轴节； 2.2.3 机械密封为波纹管式，并且轴封不接触固体浆料介质； 2.2.4 三台离心机配有独立油站与备用油站（包括油箱、油泵、电机、油加热器和油冷却器）； 2.2.5 齿轮油箱为内装式，即装入在机身内，密封油箱为独立式。 压力离心机试运应严格按照方案和压力离心机说明书的要求进行，负责试车的技术人员应向操作人员进行详细的技术交底，使每个参与试车的人员均熟悉设备结构，了解试车流程，明确操作要求和安全注意事项。 3 离心机试运转部署 3.1 试车前应成立试车小组，统筹安排，精心组织，确保试车工作的顺利进行。每个试车小组应由试车负责人、操作人员、电气仪表专业负责人、质检负责人、调度员、甲方代表（包括化纤厂、质检站、化工项目部）、供货商机械工程师、CHJYODA 机械工程师等人员组成。 3.2 压力离心机试车进度安排 时间 项目 1999 年 12 月 2000 年 1 月 23~28 29~31 1~9 10~16 17~22 油管酸洗、钝化、冲洗、 吹扫 BG706、707 油泵试运及油冲洗 仪表检查调校 电机单体试运 压力离心机试车 3.3 ...
