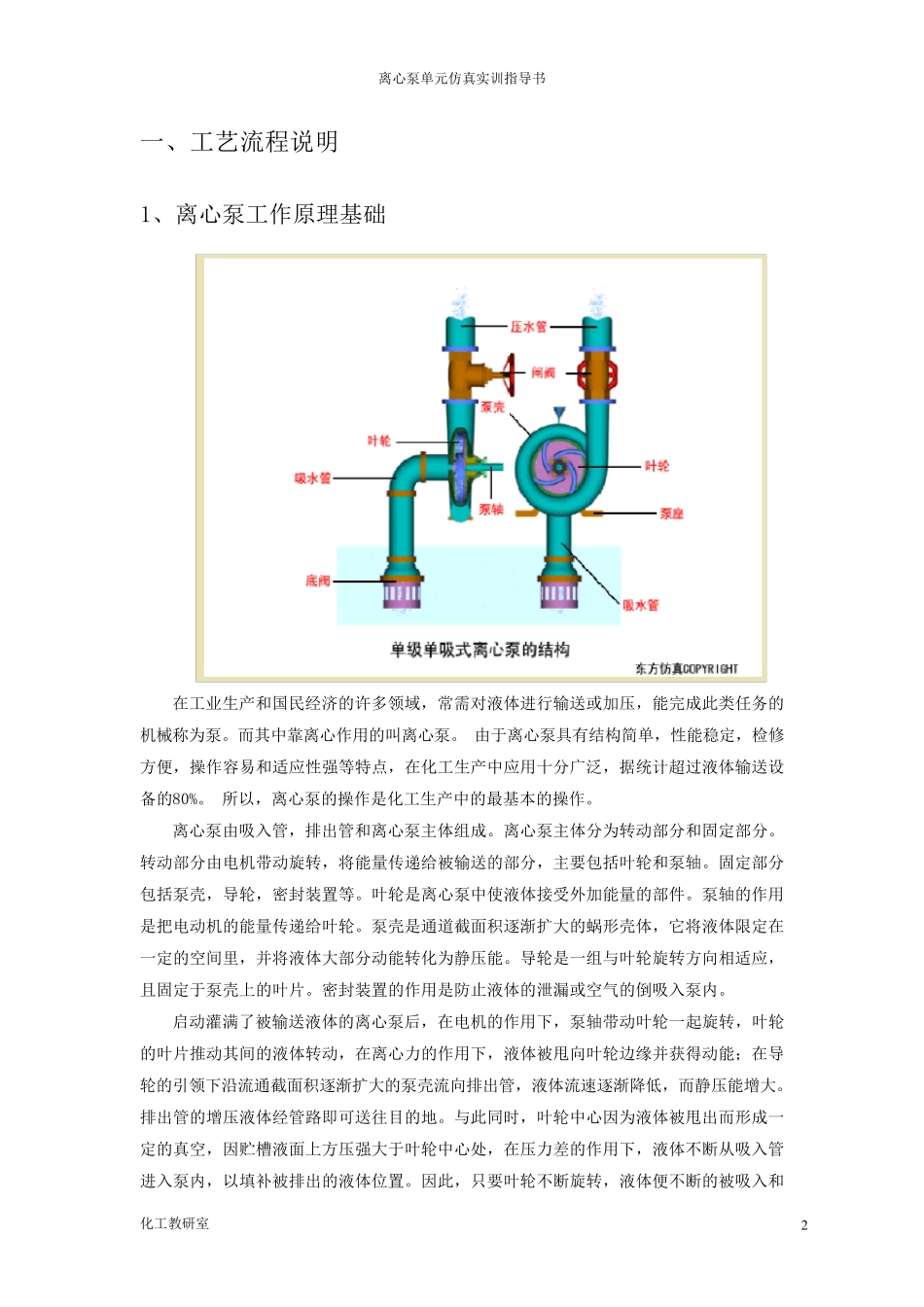

离心泵单元仿真实训指导书 阿拉善经济开发区中等职业学校 化 工 组 2011年4月 离心泵单元仿真实训指导书 化工教研室 1 目 录 一、工艺流程说明 .......................................................... 2 1、离心泵工作原理基础 ................................................. 2 2、工艺流程简介 ....................................................... 3 3、控制方案 ........................................................... 4 4、设备一览 ........................................................... 4 二、离心泵单元操作规程 .................................................... 5 1、开车操作规程 ....................................................... 5 2、正常操作规程 ....................................................... 6 3.停车操作规程 ........................................................ 6 4、仪表及报警一览表 ................................................... 7 三、事故设置一览 .......................................................... 8 四、仿真界面 .............................................................. 9 附：思考题 ............................................................... 11 离心泵单元仿真实训指导书 化工教研室 2 一、工艺流程说明 1、离心泵工作原理基础 在工业生产和国民经济的许多领域，常需对液体进行输送或加压，能完成此类任务的机械称为泵。而其中靠离心作用的叫离心泵。 由于离心泵具有结构简单，性能稳定，检修方便，操作容易和适应性强等特点，在化工生产中应用十分广泛，据统计超过液体输送设备的80%。 所以，离心泵的操作是化工生产中的最基本的操作。 离心泵由吸入管，排出管和离心泵主体组成。离心泵主体分为转动部分和固定部分。转动部分由电机带动旋转，将能量传递给被输送的部分，主要包括叶轮和泵轴。固定部分包括泵壳，导轮，密封装置等。叶轮是离心泵中使液体接受外加能量的部件。泵轴的作用是把电动机的能量传递给叶轮。泵壳是通道截面积逐渐扩大的蜗形 壳体，它 将液体限 定在一定的空 间 里 ，并 将液体大部分动能转化为静 压能。导轮是一组与 叶轮旋转方向 相 适应，且 固定于泵壳上 的叶片 。密封装置的作用是防 止 液体的泄 漏 ...
