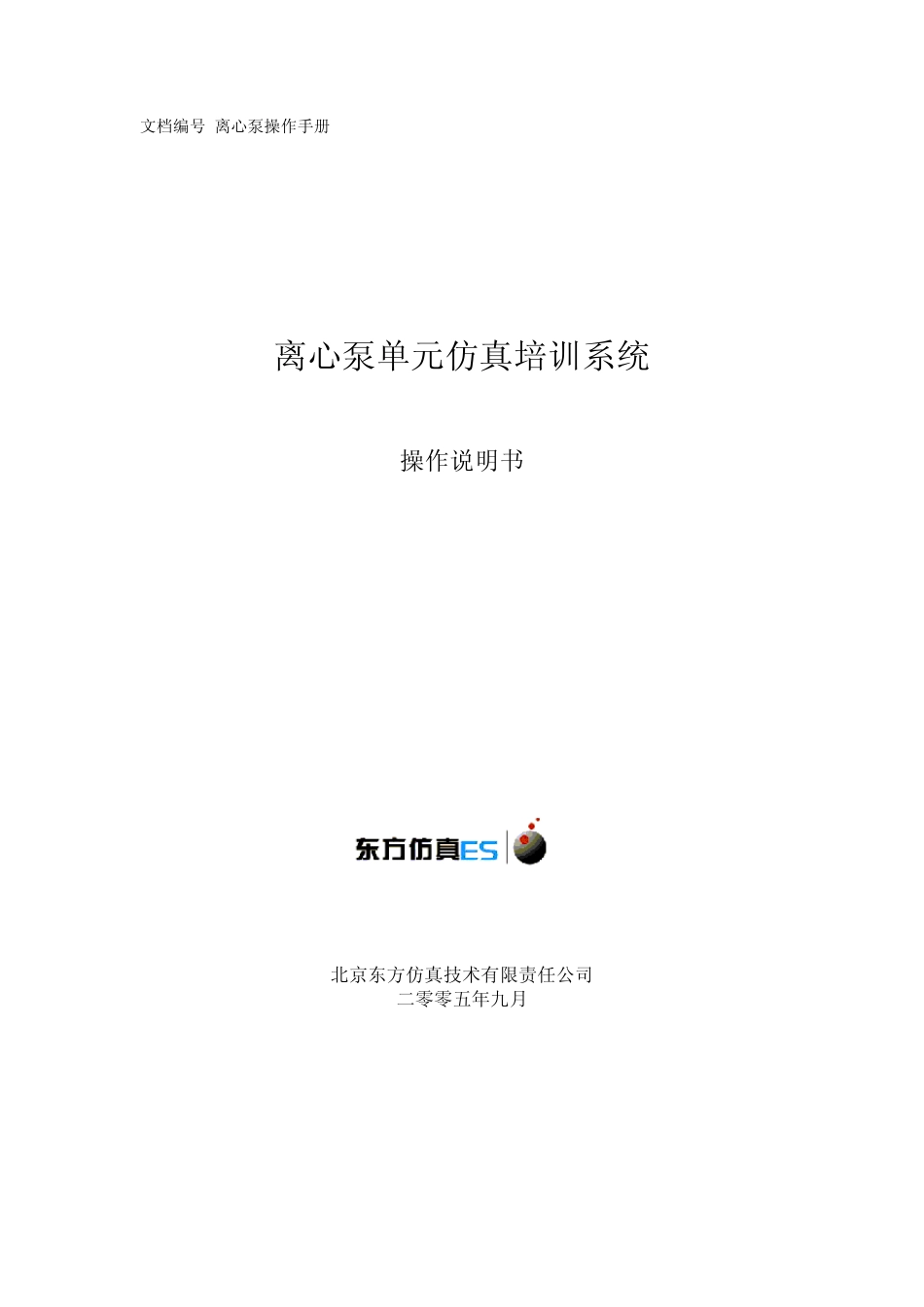

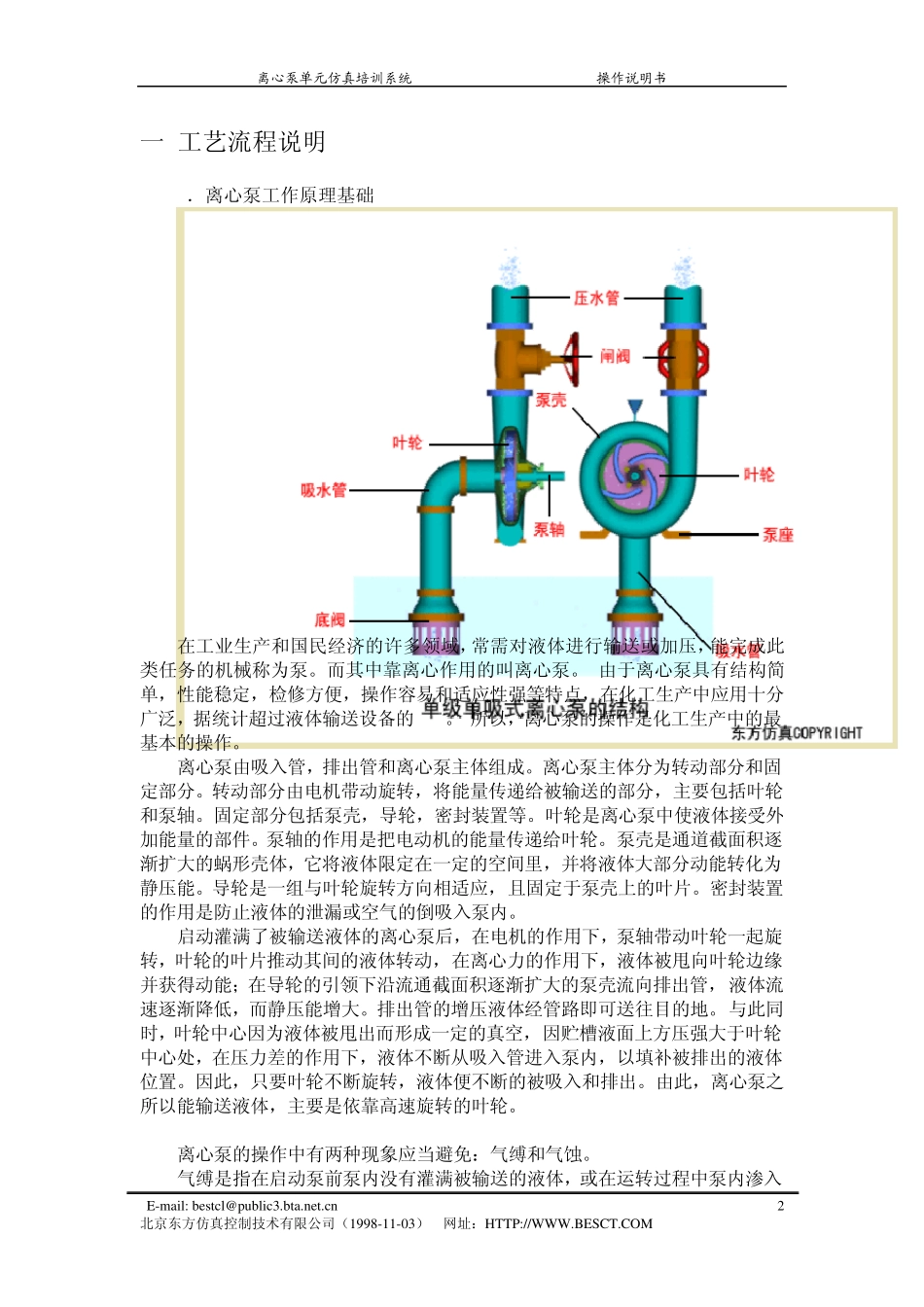

文档编号:离心泵操作手册.DOC 离心泵单元仿真培训系统 操作说明书 北京东方仿真技术有限责任公司 二零零五年九月 离心泵单元仿真培训系统 操作说明书 E-mail: bestcl@pu blic3.bta.net.cn 北京东方仿真控制技术有限公司（1998-11-03） 网址：HTTP://WWW.BESCT.COM 2 一.工艺流程说明 1．离心泵工作原理基础 在工业生产和国民经济的许多领域，常需对液体进行输送或加压，能完成此类任务的机械称为泵。而其中靠离心作用的叫离心泵。 由于离心泵具有结构简单，性能稳定，检修方便，操作容易和适应性强等特点，在化工生产中应用十分广泛，据统计超过液体输送设备的80%。 所以，离心泵的操作是化工生产中的最基本的操作。 离心泵由吸入管，排出管和离心泵主体组成。离心泵主体分为转动部分和固定部分。转动部分由电机带动旋转，将能量传递给被输送的部分，主要包括叶轮和泵轴。固定部分包括泵壳，导轮，密封装置等。叶轮是离心泵中使液体接受外加能量的部件。泵轴的作用是把电动机的能量传递给叶轮。泵壳是通道截面积逐渐扩大的蜗形壳体，它将液体限定在一定的空间里，并将液体大部分动能转化为静压能。导轮是一组与叶轮旋转方向相适应，且固定于泵壳上的叶片。密封装置的作用是防止液体的泄漏或空气的倒吸入泵内。 启动灌满了被输送液体的离心泵后，在电机的作用下，泵轴带动叶轮一起旋转，叶轮的叶片推动其间的液体转动，在离心力的作用下，液体被甩向叶轮边缘并获得动能；在导轮的引领下沿流通截面积逐渐扩大的泵壳流向排出管，液体流速逐渐降低，而静压能增大。排出管的增压液体经管路即可送往目的地。与此同时，叶轮中心因为液体被甩出而形成一定的真空，因贮槽液面上方压强大于叶轮中心处，在压力差的作用下，液体不断从吸入管进入泵内，以填补被排出的液体位置。因此，只要叶轮不断旋转，液体便不断的被吸入和排出。由此，离心泵之所以能输送液体，主要是依靠高速旋转的叶轮。 离心泵的操作中有两种现象应当避免：气缚和气蚀。 气缚是指在启动泵前泵内没有灌满被输送的液体，或在运转过程中泵内渗入离心泵单元仿真培训系统 操作说明书 E-mail: bestcl@pu blic3.bta.net.cn 北京东方仿真控制技术有限公司（1998-11-03） 网址：HTTP://WWW.BESCT.COM 3 了空气，因为气体的密度小于液体，产生的离心力小，无法把空气甩出去，导致叶轮中心所形成的真空度不足以将液体吸入泵内，尽管此时叶轮在不停的旋转，却由于离心泵...
