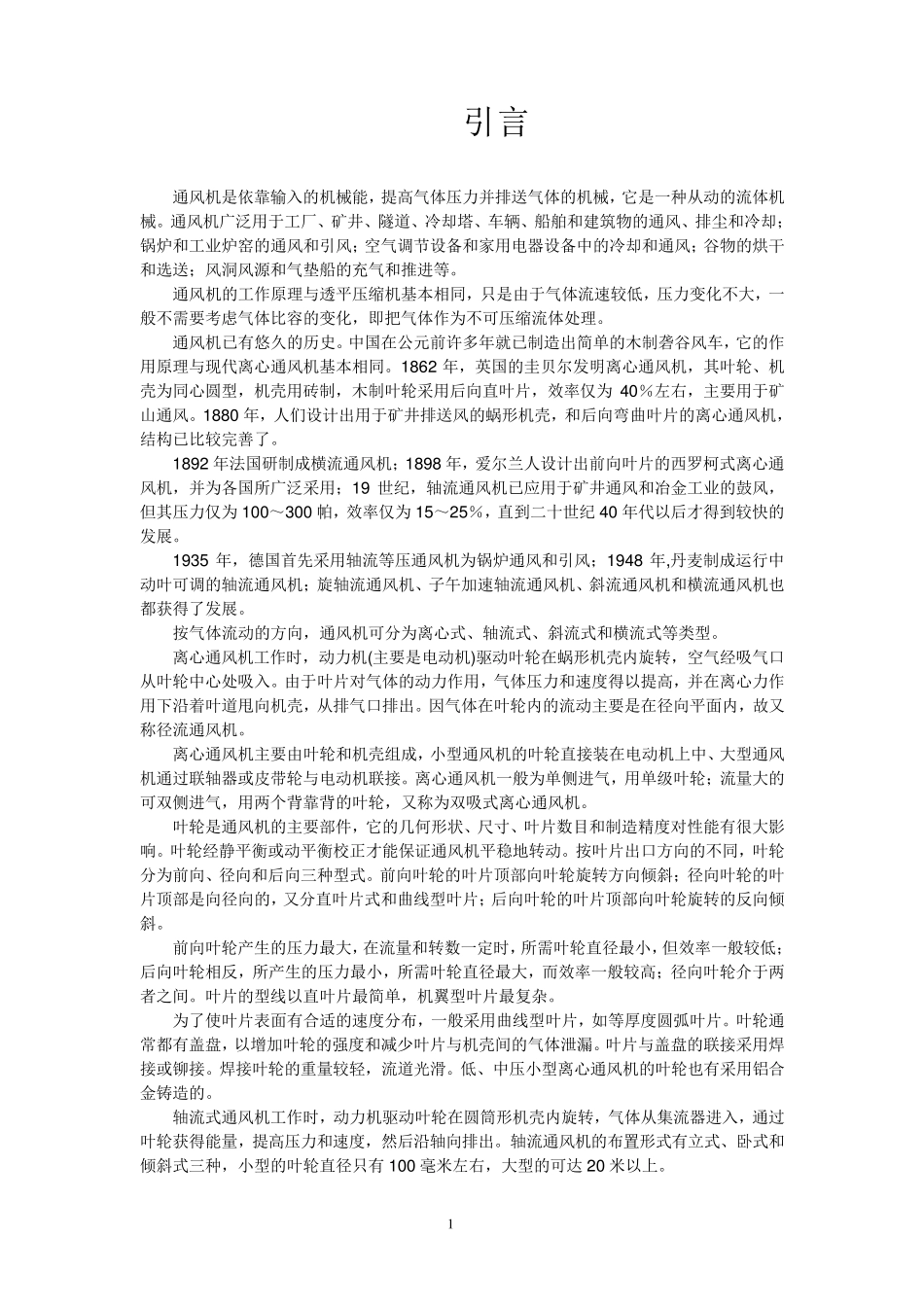

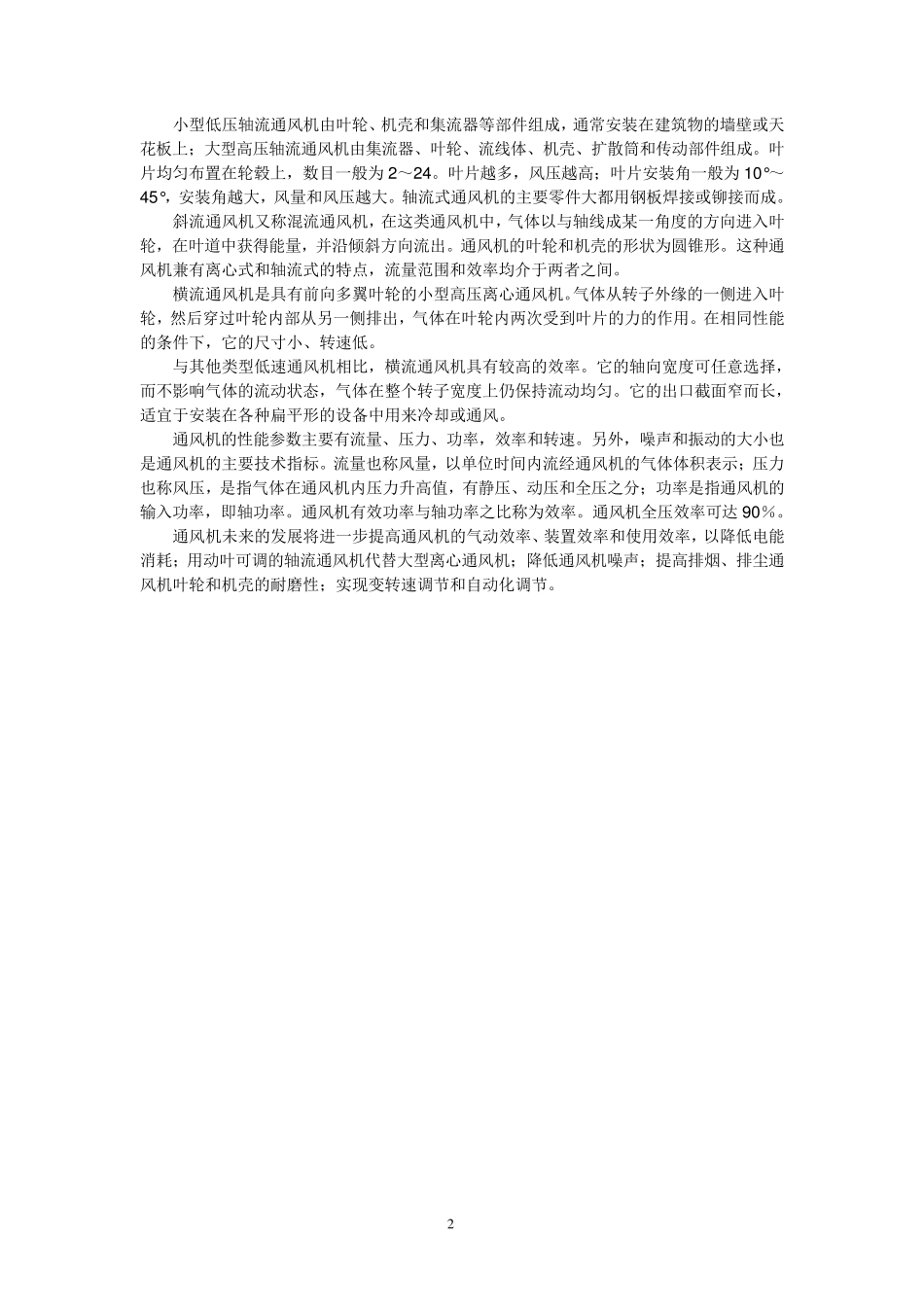

离心通风机选型及设计 1 . 引言…………………………………………………………………… .(1 ) 2 . 离心式通风机的结构及原理……………………………………….....(3 ) 2.1 离心式风机的基本组成………………………………………………(3) 2.2 离心式风机的原理……………………………………………………(3) 2.3 离心式风机的主要结构参数…………………………………………(4) 2.4 离心式风机的传动方式………………………………………………(5) 3 离心风机的选型的一般步骤……………………………………………(5) 4.离心式通风机的设计……………………………………………………(5) 4.1 通风机设计的要求……………………………………………………(5) 4.2 设计步骤………………………………………………………………(6) 4.2.1 叶轮尺寸的决定……………………………………………………(6) 4.2.2 离心通风机的进气装置……………………………………………(13) 4.2.3 蜗壳设计……………………………………………………………(14) 4.2.4 参数计算……………………………………………………………(20) 4.3 离心风机设计时几个重要方案的选择……………………… (24) 5.结论………………………………………………………………………(25) 附录…………………………………………………………………………(25) 1 引言 通风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。通风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的烘干和选送；风洞风源和气垫船的充气和推进等。 通风机的工作原理与透平压缩机基本相同，只是由于气体流速较低，压力变化不大，一般不需要考虑气体比容的变化，即把气体作为不可压缩流体处理。 通风机已有悠久的历史。中国在公元前许多年就已制造出简单的木制砻谷风车，它的作用原理与现代离心通风机基本相同。1 8 6 2 年，英国的圭贝尔发明离心通风机，其叶轮、机壳为同心圆型，机壳用砖制，木制叶轮采用后向直叶片，效率仅为 4 0 ％左右，主 要用于矿山 通风。1 8 8 0 年，人 们 设计 出用于矿井排送风的蜗 形 机壳，和后向弯 曲 叶片的离心通风机，结 构 已比较完 善 了 。 1 8 9 2 年法 国研 制成 横 ...
