移动硬盘:从接口到芯片(全集)

移动硬盘:从接口到芯片(全集)_第1页
1/30
移动硬盘:从接口到芯片(全集)_第2页
2/30
移动硬盘:从接口到芯片(全集)_第3页
3/30

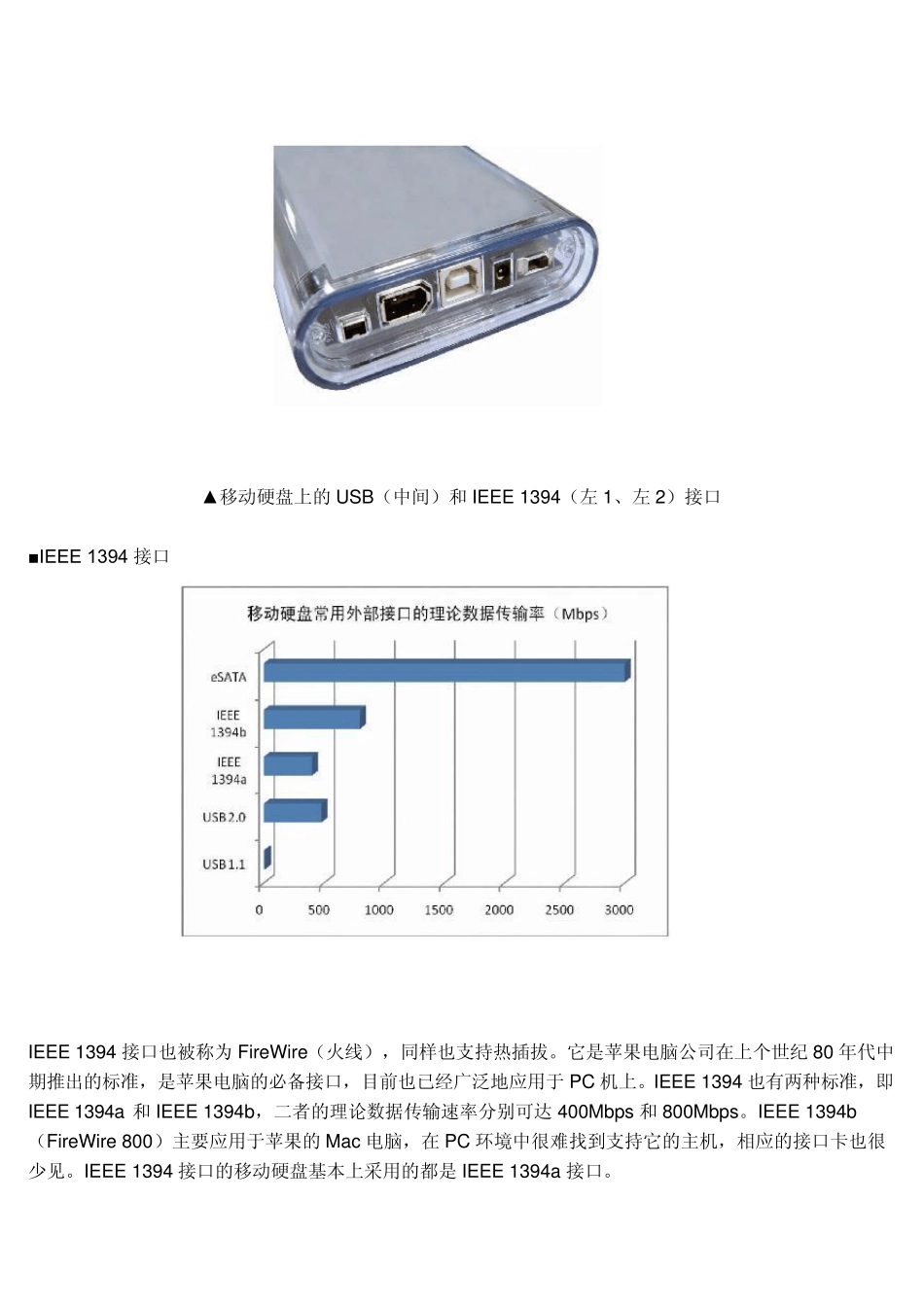

移动硬盘:从接口到芯片 移动硬盘:从接口到芯片(一) 随着新型数码产品追求轻薄短小、提高移动性的发展趋势,数据在不同设备间的传输与信息载体的方便携带问题日益引起人们的重视。目前,移动硬盘已成为能够满足上述需求的最常见的大容量数据存储设备。通常,消费者会认为,所谓移动硬盘不过是为普通硬盘加装一个外壳而已,却往往忽视了对其中桥接芯片的重要性的认识。 拆开移动硬盘的外壳,会发现其内部结构其实比较简单。除了硬盘本体外,只有一块与硬盘连接的 PCB 电路板。在电路板上有一些插头座、LED 指示灯以及电子元器件、控制芯片。电路板上的插头是与硬盘的接口相连接的,而电路板上的控制芯片则承前启后,负责将硬盘的接口转换成与电脑相应接口同样的类型,以沟通硬盘与电脑的数据传输,来实现移动存储。在电脑向移动硬盘传输数据的过程中,电脑首先会将数据打包,通过相应的外设接口将串行数据依次发送出去,经由数据线的传输,送达移动硬盘盒内部的桥接控制芯片(主控芯片),经其处理过的信号变为硬盘接口能够响应的数据传输格式;反之,当移动硬盘向电脑传输数据时,这个过程则逆向运作。由此可见,在进行数据交换时,桥接控制芯片犹如移动硬盘盒的心脏,其重要性不言而喻,它在很大程度上决定着移动硬盘的性能表现,如数据传输速度、工作稳定性等。 为了叙述的方便,在介绍接口芯片之前,先将硬盘及电脑的有关接口做一说明。 一、移动存储设备的信号传输接口 目前,硬盘常用的接口有PATA(也被称作IDE 或并行ATA 接口,俗称并口)及SATA(俗称串口)两种,其对于移动硬盘盒来讲是内接口;而电脑与外部设备的连接主要是通过USB 和IEEE 1394 两类接口,对硬盘盒来讲是外接口。不同的接口均按照各自的数据传输协议完成数据交换,而且各种接口的物理结构也不相同,因此,要在移动硬盘与电脑之间进行数据传输,必须经由移动硬盘盒内的桥接控制芯片来对接口进行转换。所以,在选择移动硬盘盒时,首先要考虑的就是其所提供的内、外接口类型,以便使之与电脑及硬盘的接口相互配合。对于移动硬盘通常采用的2.5 英寸硬盘来说,与传统的PATA 接口相比,目前SATA接口已占有压倒的优势;而移动硬盘与电脑连接,多采用USB 2.0、IEEE 1394a、eSATA 这三种接口,如按照数据传输速率来看,则是eSATA>USB 2.0>IEEE 1394a 。 ■USB 接口 近年来USB 接口大行其道,大家对它比较熟悉。外接口为 USB 的移动硬盘目前仍是市场...
