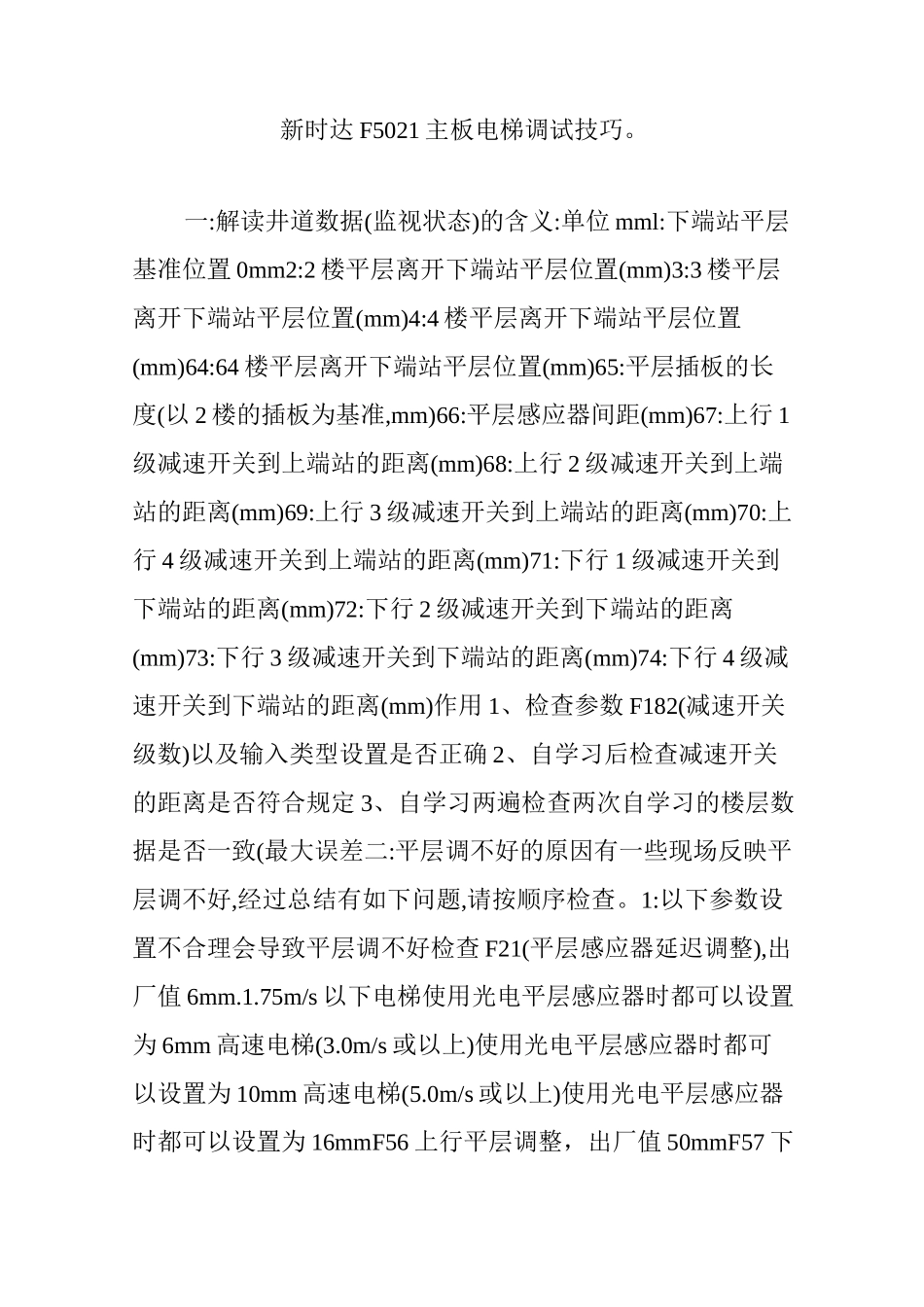

新时达F5021主板电梯调试技巧。

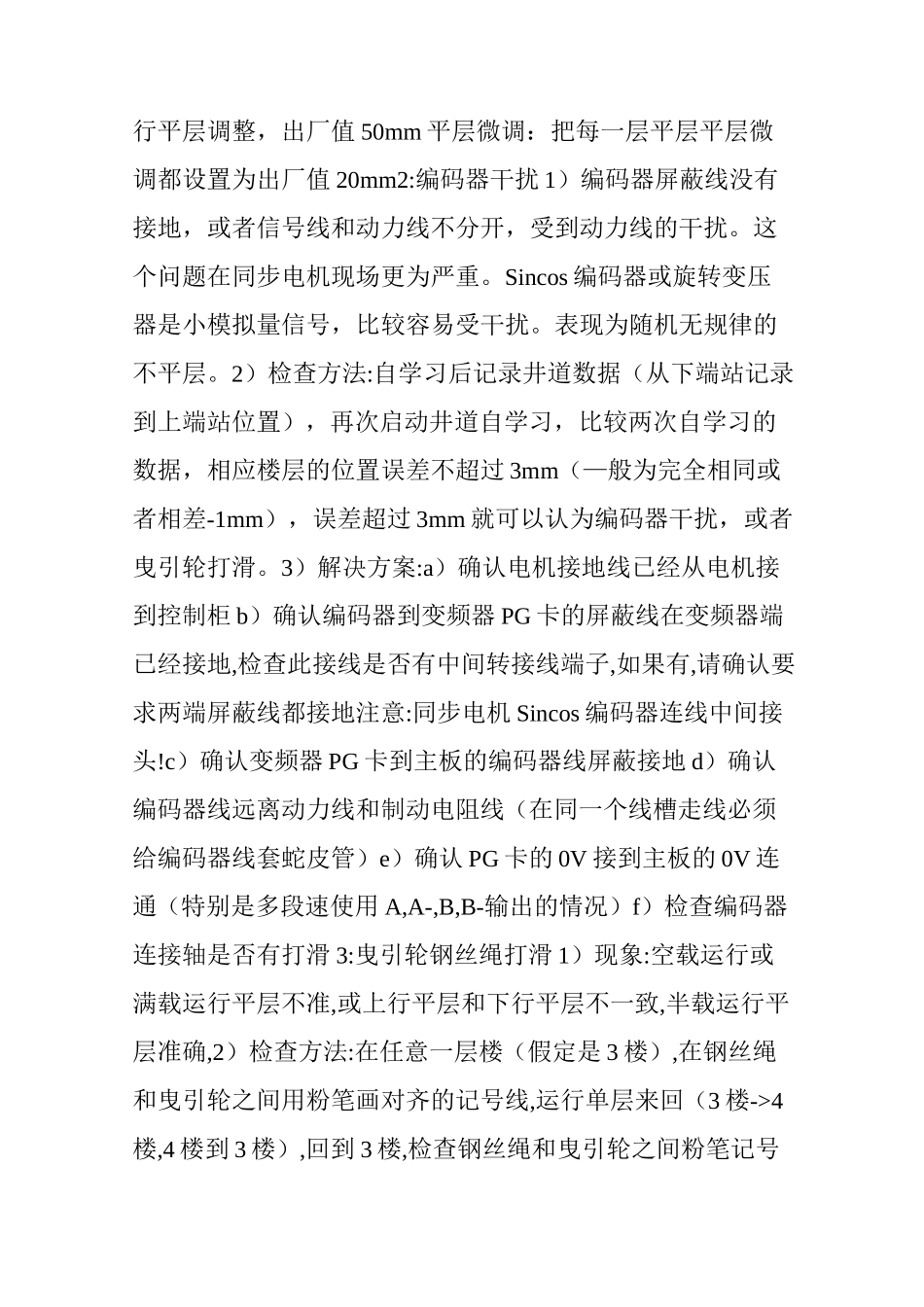

新时达 F5021 主板电梯调试技巧。一:解读井道数据(监视状态)的含义:单位 mml:下端站平层基准位置 0mm2:2 楼平层离开下端站平层位置(mm)3:3 楼平层离开下端站平层位置(mm)4:4 楼平层离开下端站平层位置(mm)64:64 楼平层离开下端站平层位置(mm)65:平层插板的长度(以 2 楼的插板为基准,mm)66:平层感应器间距(mm)67:上行 1级减速开关到上端站的距离(mm)68:上行 2 级减速开关到上端站的距离(mm)69:上行 3 级减速开关到上端站的距离(mm)70:上行 4 级减速开关到上端站的距离(mm)71:下行 1 级减速开关到下端站的距离(mm)72:下行 2 级减速开关到下端站的距离(mm)73:下行 3 级减速开关到下端站的距离(mm)74:下行 4 级减速开关到下端站的距离(mm)作用 1、检查参数 F182(减速开关级数)以及输入类型设置是否正确 2、自学习后检查减速开关的距离是否符合规定 3、自学习两遍检查两次自学习的楼层数据是否一致(最大误差二:平层调不好的原因有一些现场反映平层调不好,经过总结有如下问题,请按顺序检查。1:以下参数设置不合理会导致平层调不好检查 F21(平层感应器延迟调整),出厂值 6mm.1.75m/s 以下电梯使用光电平层感应器时都可以设置为 6mm 高速电梯(3.0m/s 或以上)使用光电平层感应器时都可以设置为 10mm 高速电梯(5.0m/s 或以上)使用光电平层感应器时都可以设置为 16mmF56 上行平层调整，出厂值 50mmF57 下行平层调整，出厂值 50mm 平层微调：把每一层平层平层微调都设置为出厂值 20mm2:编码器干扰 1）编码器屏蔽线没有接地，或者信号线和动力线不分开，受到动力线的干扰。这个问题在同步电机现场更为严重。Sincos 编码器或旋转变压器是小模拟量信号，比较容易受干扰。表现为随机无规律的不平层。2）检查方法:自学习后记录井道数据（从下端站记录到上端站位置），再次启动井道自学习，比较两次自学习的数据，相应楼层的位置误差不超过 3mm（—般为完全相同或者相差-1mm），误差超过 3mm 就可以认为编码器干扰，或者曳引轮打滑。3）解决方案:a）确认电机接地线已经从电机接到控制柜 b）确认编码器到变频器 PG 卡的屏蔽线在变频器端已经接地,检查此接线是否有中间转接线端子,如果有,请确认要求两端屏蔽线都接地注意:同步电机 Sincos 编码器连线中间接头!c）确认变频器 PG 卡到主板的编码器线屏蔽接地 d）确认编码器线远离动力线和制动电阻线（在同一个线槽走线必须给编码器线套蛇皮管）e）确认 PG 卡...
