运算放大器组成的基本运算电路

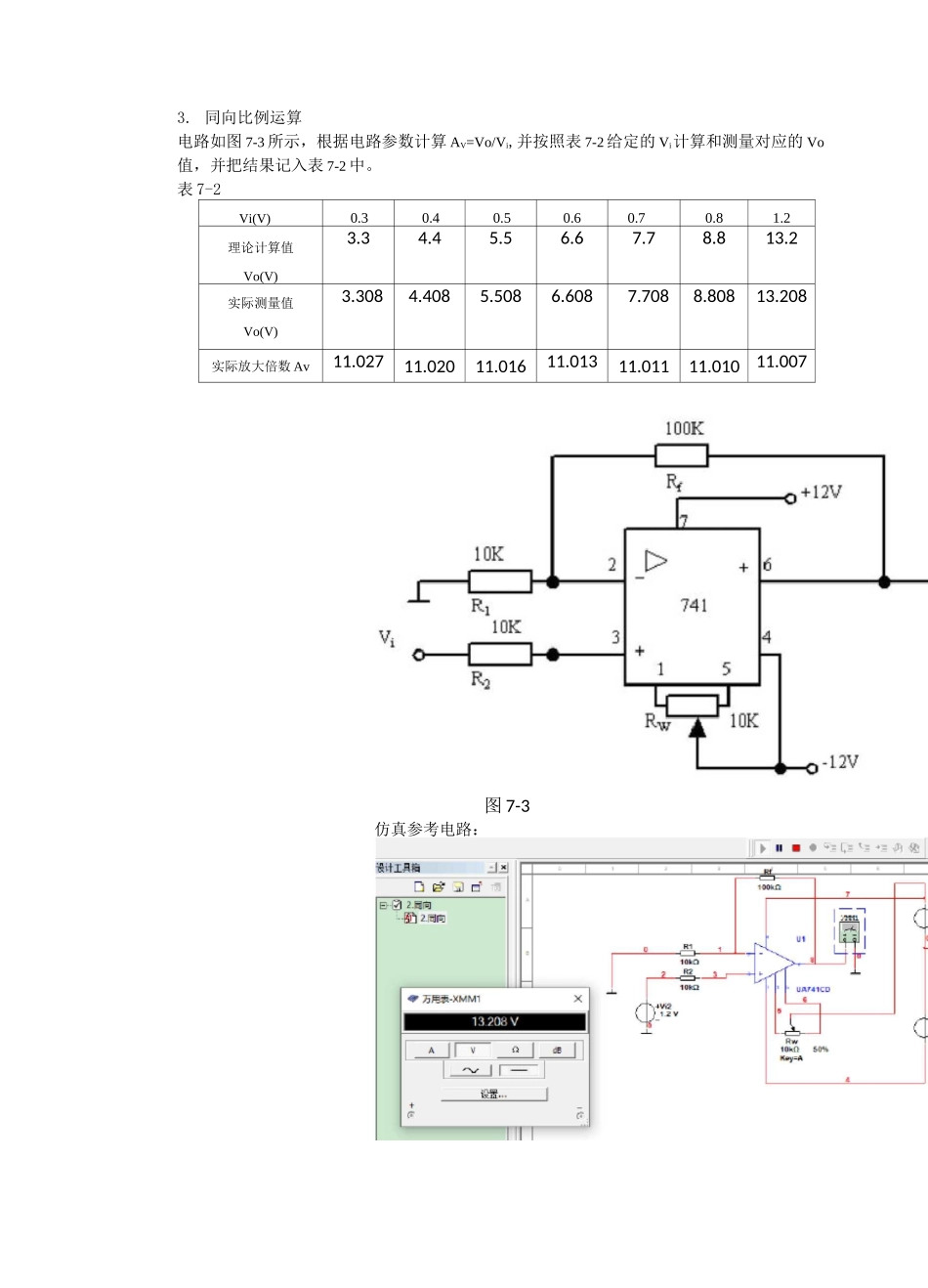

□EJ01:訪 1实验五运算放大器组成的基本运算电路一、实验目的1、了解运算放大器的基本使用方法。2、应用集成运放构成的基本运算电路3、学会使用线性组件 uA741。4、掌握加法运算、减法运算电路的基本工作原理及测试方法。5、学会用运算放大器组成积分电路。二、实验属性验证性实验三、实验仪器设备及器材1、实验台 2、数字万用表 3、示波器 4、计时表四、实验内容及步骤1.调零：按图 7-1 接线，接通电源后，调节调零电位器 RW 使输出 0V。运放调零后,在后面的实验中均不用调零了。图仿真参考电1743斗11010100◎十10QK图2.反相比例运算电路如图 7-2 所示，根据电路参数计算 AV=Vo/Vi,并按照表 7-1 给定的 V 计算和测量对应的 Vo值，并把结果记入表 7-1 中。表 7-1Vi(V)0.30.40.50.60.70.81.2理论计算值 Vo(V)-3-4-5-6-7-8-12实际测量值 Vo(V)-2.991-3.991-4.991-5.991-6.991-7.991-11.991实际放大倍数 Av9.979.97759.9829.9859.9879.9899.993仿真参考电路：3. 同向比例运算电路如图 7-3 所示，根据电路参数计算 AV=Vo/Vi,并按照表 7-2 给定的 Vi计算和测量对应的 Vo值，并把结果记入表 7-2 中。表 7-2Vi(V)0.30.40.50.60.70.81.2理论计算值Vo(V)3.34.45.56.67.78.813.2实际测量值Vo(V)3.3084.4085.5086.6087.7088.80813.208实际放大倍数 Av11.02711.02011.01611.01311.01111.01011.007图 7-3仿真参考电路：4.加法运算电路如图 7-4 所示，按照表 7-3 给定的 Vi1和 Vi2计算和测量对应的 Vo 值，并把结果记入表 7-3中。表 7-3输入信号 Vii(V)00.30.50.7-0.6-0.5输入信号 V；2(V)0.30.20.30.40.40.5理论计算值 Vo(V)-3-5-8-1120实际测量值 Vo(V)-2.982-4.982-7.982-10.9822.01818.361实际放大倍数 Av9.949.9649.9789.99810.09/5.减法运算电路如图 7-5 所示，按照表 7-4 给定的 Vi1和 Vi2计算和测量对应的 Vo 值，并把结果记入表 7-4中。表 7-4输入信号 Vii(V)1.00.70.80.60.3-0.2输入信号 Vi2(V)1.21.00.6-0.5-0.50.4理论计算值 Vo(V)23-2-11-86实际测量值 Vo(V)2.0093.009-1.991-10.991-7.9916.009实际放大倍数 Av10.04510.0309.9559.9929.98910.015图7-5仿真参考电路：五、实验报告 1.整理实验数据，填入表中。答：整理数据如上表中。2.分析各运算关系。答：反相比例运算：U=-(R/R)X(U)放大倍数 A=-R/R0f1iuff1随着电压的不断增加，实际运放也不断变大，误差逐渐减小同相比例运算：U=(1+(R/R))X(U)放大倍数 A=1+(R/R)0f1iuff1随着电压的不断增加，误差逐渐减小，越来越趋近于理论值加法运算：U=-((R/R))X(U)+(R/R))X(U))0fi1i1fi2i2改变任一电路的输入电阻时，对其他路没有任何影响减法运算：U=(l+(R/R))X(R/(R+R))X(U)-(R/R)X(U)0f1323i2f1i1输出与两个输入信号的差值成正比
