吊车梁吊装方案

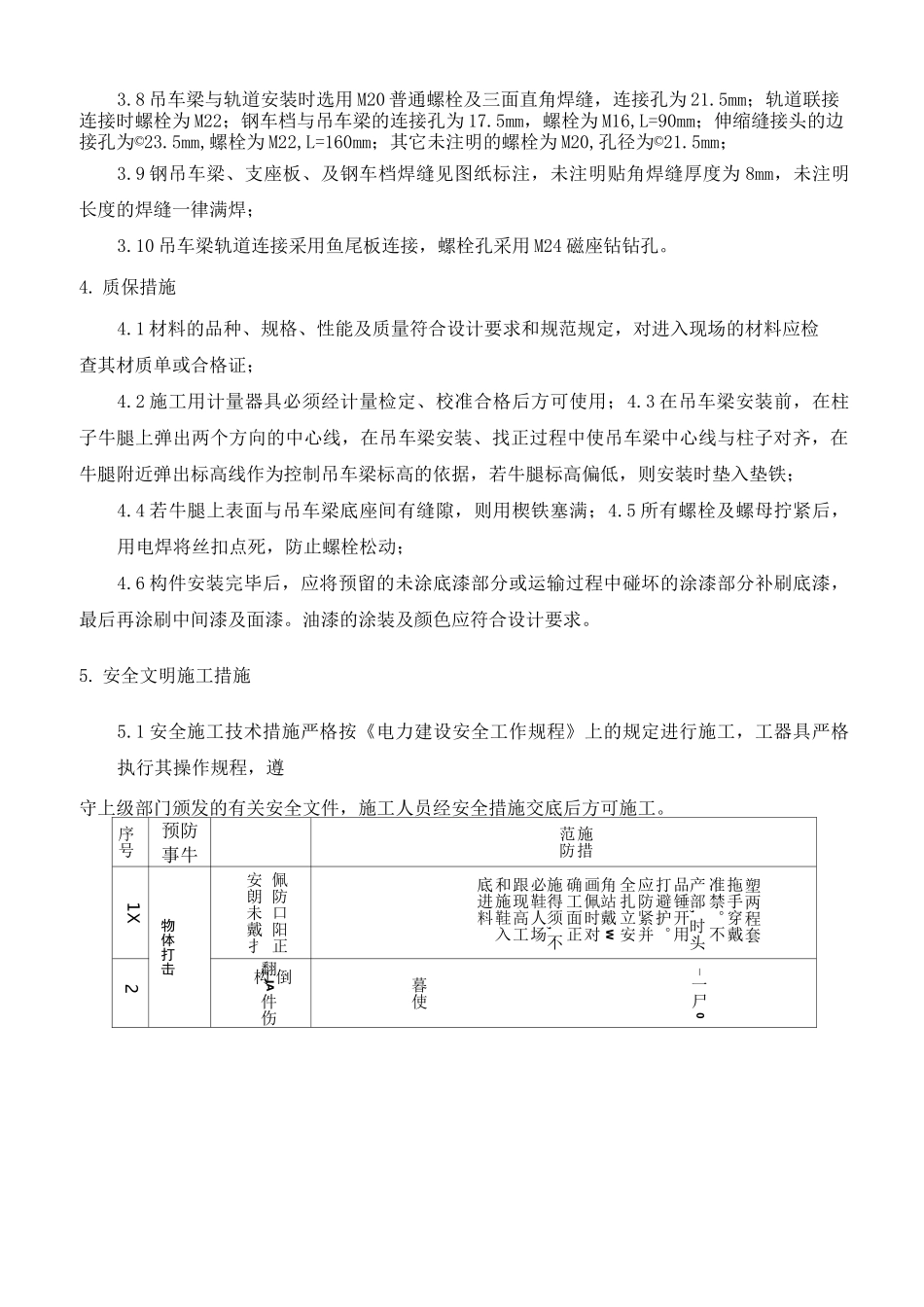

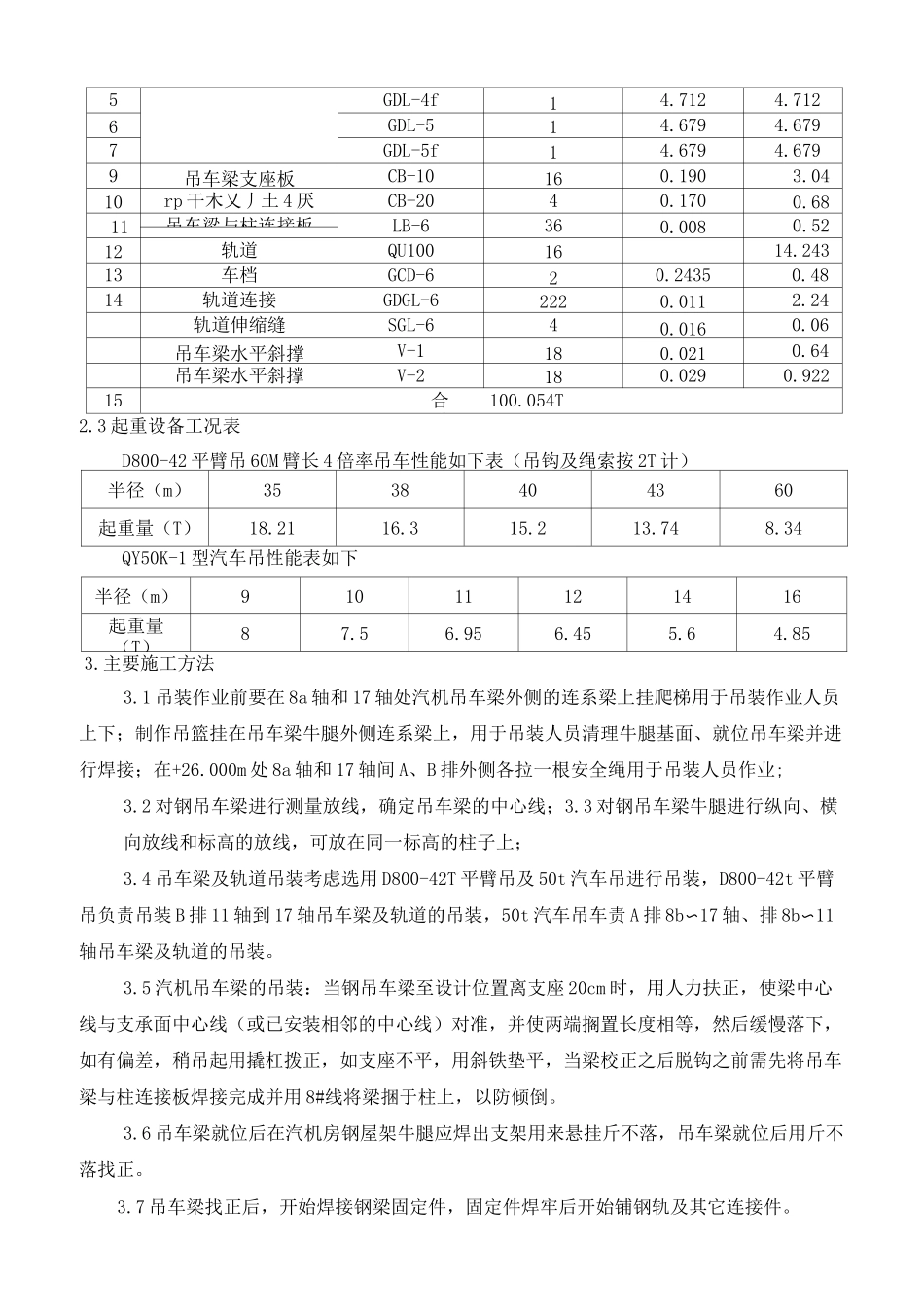

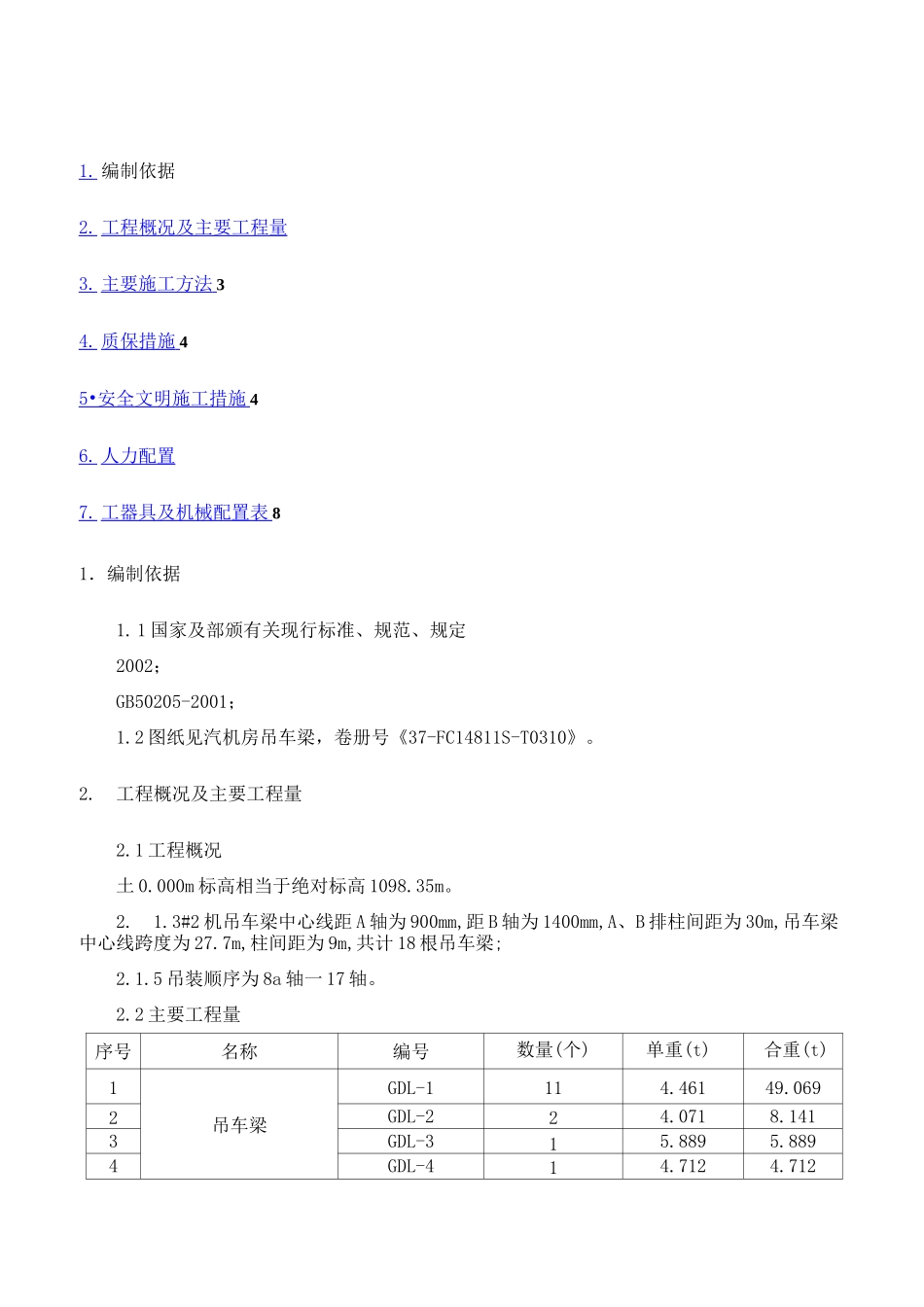

1. 编制依据2. 工程概况及主要工程量 3. 主要施工方法 34. 质保措施 45• 安全文明施工措施 46. 人力配置 7. 工器具及机械配置表 81．编制依据1.1 国家及部颁有关现行标准、规范、规定2002；GB50205-2001；1.2 图纸见汽机房吊车梁，卷册号《37-FC14811S-T0310》。2.工程概况及主要工程量2.1 工程概况土 0.000m 标高相当于绝对标高 1098.35m。2.1.3#2 机吊车梁中心线距 A 轴为 900mm,距 B 轴为 1400mm,A、B 排柱间距为 30m,吊车梁中心线跨度为 27.7m,柱间距为 9m,共计 18 根吊车梁;2.1.5 吊装顺序为 8a 轴一 17 轴。2.2 主要工程量序号名称编号数量(个)单重(t)合重(t)1吊车梁GDL-1114.46149.0692GDL-224.0718.1413GDL-315.8895.8894GDL-414.7124.7125GDL-4f14.7124.7126GDL-514.6794.6797GDL-5f14.6794.6799吊车梁支座板CB-10160.1903.0410rp 干木乂丿土 4 厌CB-2040.1700.6811吊车梁与柱连接板LB-6360.0080.5212轨道QU1001614.24313车档GCD-620.24350.48714轨道连接GDGL-62220.0112.243轨道伸缩缝SGL-640.0160.063吊车梁水平斜撑V-1180.0210.645吊车梁水平斜撑V-2180.0290.92215合重：100.054T2.3 起重设备工况表D800-42 平臂吊 60M 臂长 4 倍率吊车性能如下表（吊钩及绳索按 2T 计）半径（m）3538404360起重量（T）18.2116.315.213.748.34QY50K-1 型汽车吊性能表如下半径（m）91011121416起重量（T）87.56.956.455.64.853.主要施工方法3.1 吊装作业前要在 8a 轴和 17 轴处汽机吊车梁外侧的连系梁上挂爬梯用于吊装作业人员上下；制作吊篮挂在吊车梁牛腿外侧连系梁上，用于吊装人员清理牛腿基面、就位吊车梁并进行焊接；在+26.000m 处 8a 轴和 17 轴间 A、B 排外侧各拉一根安全绳用于吊装人员作业;3.2 对钢吊车梁进行测量放线，确定吊车梁的中心线；3.3 对钢吊车梁牛腿进行纵向、横向放线和标高的放线，可放在同一标高的柱子上；3.4 吊车梁及轨道吊装考虑选用 D800-42T 平臂吊及 50t 汽车吊进行吊装，D800-42t 平臂吊负责吊装 B 排 11 轴到 17 轴吊车梁及轨道的吊装，50t 汽车吊车责 A 排 8b〜17 轴、排 8b〜11轴吊车梁及轨道的吊装。3.5 汽机吊车梁的吊装：当钢吊车梁至设计位置离支座 20cm 时，用人力扶正，使梁中心线与支承面中心线（或已安装相邻的中心线）对准，并使两端搁置长度相等，然后缓慢落下，如有偏差，稍吊起用撬杠拨正，如支座不平，用斜铁垫...
