固定式光伏支架单、双立柱结构方案对比

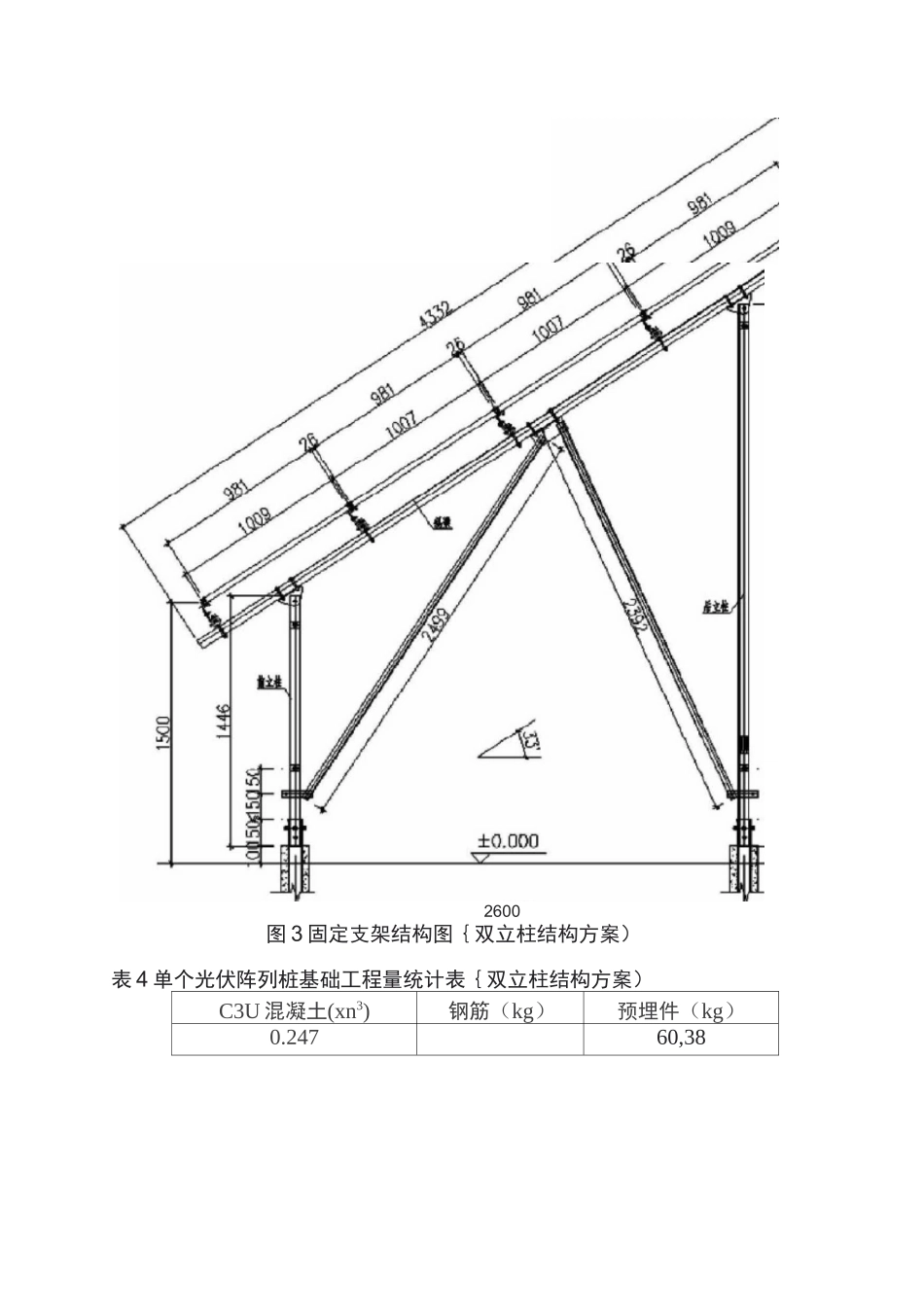

定式光伏支架单、双立柱结构方案对比作者：来源：《中国科技纵横》2019 年第 19 期2600图 3 固定支架结构图｛双立柱结构方案）表 4 单个光伏阵列桩基础工程量统计表｛双立柱结构方案）C3U 混凝土(xn3)钢筋（kg）预埋件（kg）0.24760,38表 5 单"双立柱结构工程量对比表（单组光 f工程量结构形式支架部分（kg）基础部分C 孔混凝土（m3）钢筋（痪单立柱544.240.54582.59双乂柱586,160,24714,17博机 o图 44X10 单个阵列基础平面布置图（双立柱结J■-J■ir3700370Q13700图 24X10 单个阵列基础平面布置图（单立柱结表 1 单根桩基础参数表（单立柱结构方蒲桩彳至（mm）桩长（inm）埋探出露地面埋入地下部分：250,出露地面部分：30（）1500500C30 混凝土(m3)钢筋（kg）预埋件（如0.54582.5930-88表 2 单个光伏阵列桩基础工程量统计表（单立柱结构方案）桩径（mm）—150表 3 单 7K 吃讪囱 V 田诧 1古九口魅妬阖『苗古土士魅±<1 七■安、摘要：本文通过对固定倾角光伏支架进行单立柱、双立柱两种结构方案设计分析，给出了上述两种支架结构方案中主要构件的受力情况对比及两种支架方案的整体工程量对比，为日后类似项目的设计工作提供参考。关键词：固定倾角;光伏支架;单立柱结构;双立柱结构中图分类号：TN61 文献标识码：A 文章编号：1671-2064(2019)19-0054-021 工程概况某光伏发电工程，采用双面双玻电池组件，单块组件容量 345W,组件规格 1702x981x30mm,组件布置形式为横向 4x10 布置，光伏组件最低点距地 1500mm。光伏支架采用固定倾角光伏支架，倾角为 33°，支架材质采用热浸镀锌钢材。本工程从地势上看属于山地光伏电场，山体多为基岩裸露，强风化层厚度 1.2m 左右，下为中风化。项目所在地 50 年一遇基本风压 0.50kN/m2,50 年一遇基本雪压 0.30kN/m2。1.1单立柱结构方案1.1.1 光伏支架结构部分针对本工程项目特点，在单立柱光伏支架基础中预埋 C 型钢，支架斜梁、立柱通过螺栓直接与预埋 C 型钢进行连接。如图 1。对该支架结构进行受力分析：立柱最大应力为 252.5N/mm2，斜梁最大应力为 143.8N/mm2，斜撑最大应力为 32.6N/mm2,檩条最大应力为 237.3N/mm2。支架结构的竖向最大位移为 17.71mm。再通过控制长细比、整体、局部稳定等要求筛选后，立柱选用 Q345B 级 C 型钢型号 130*70*20*3，斜梁选用 Q235B 级 C 型钢型号 80*40*15*2.5，斜支撑选用 Q235B 级圆管申 42*2.5,檩条...
