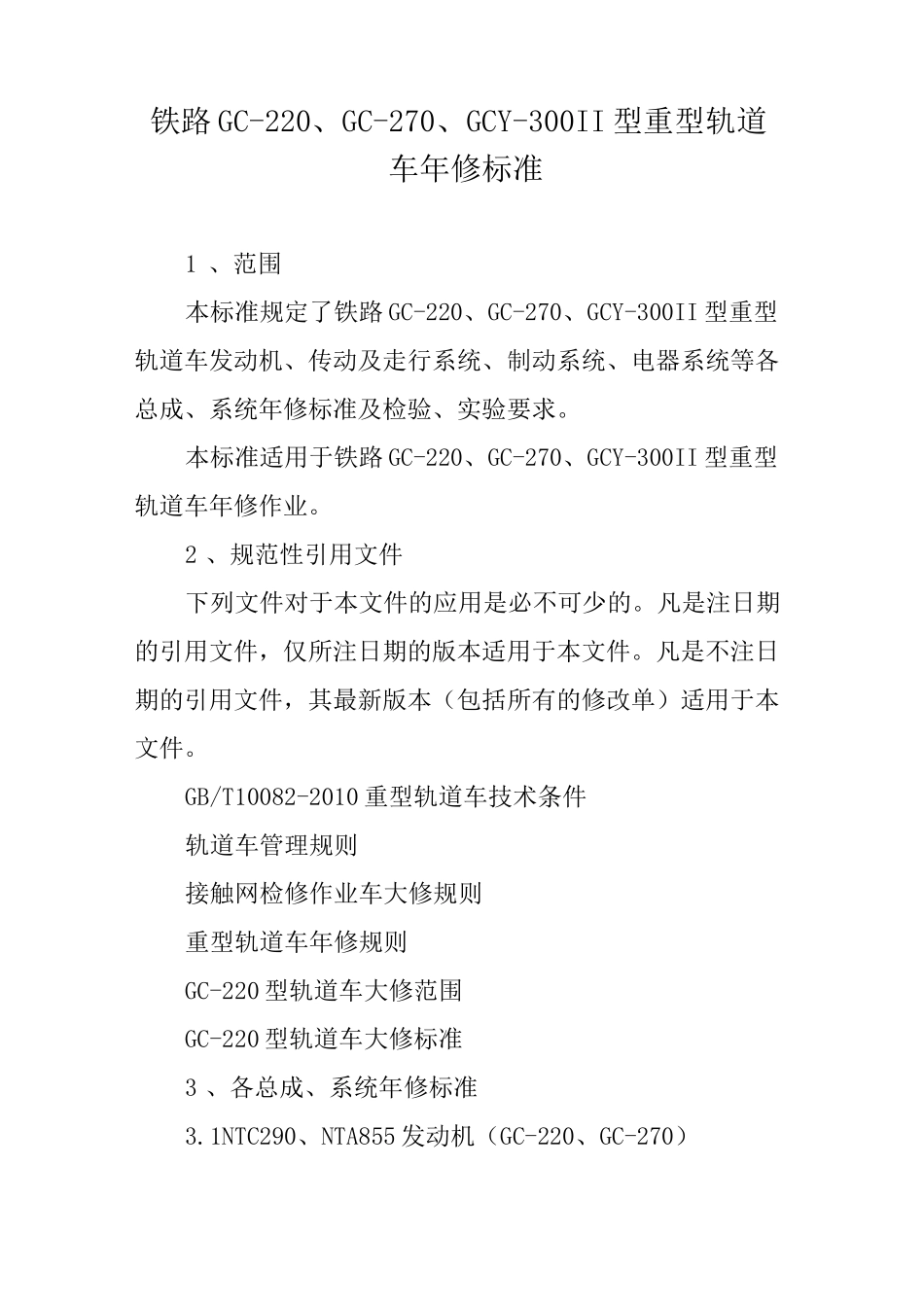

铁路GC-220、GC-270、GCY-300Ⅱ型重型轨道车年修标准VIP专享

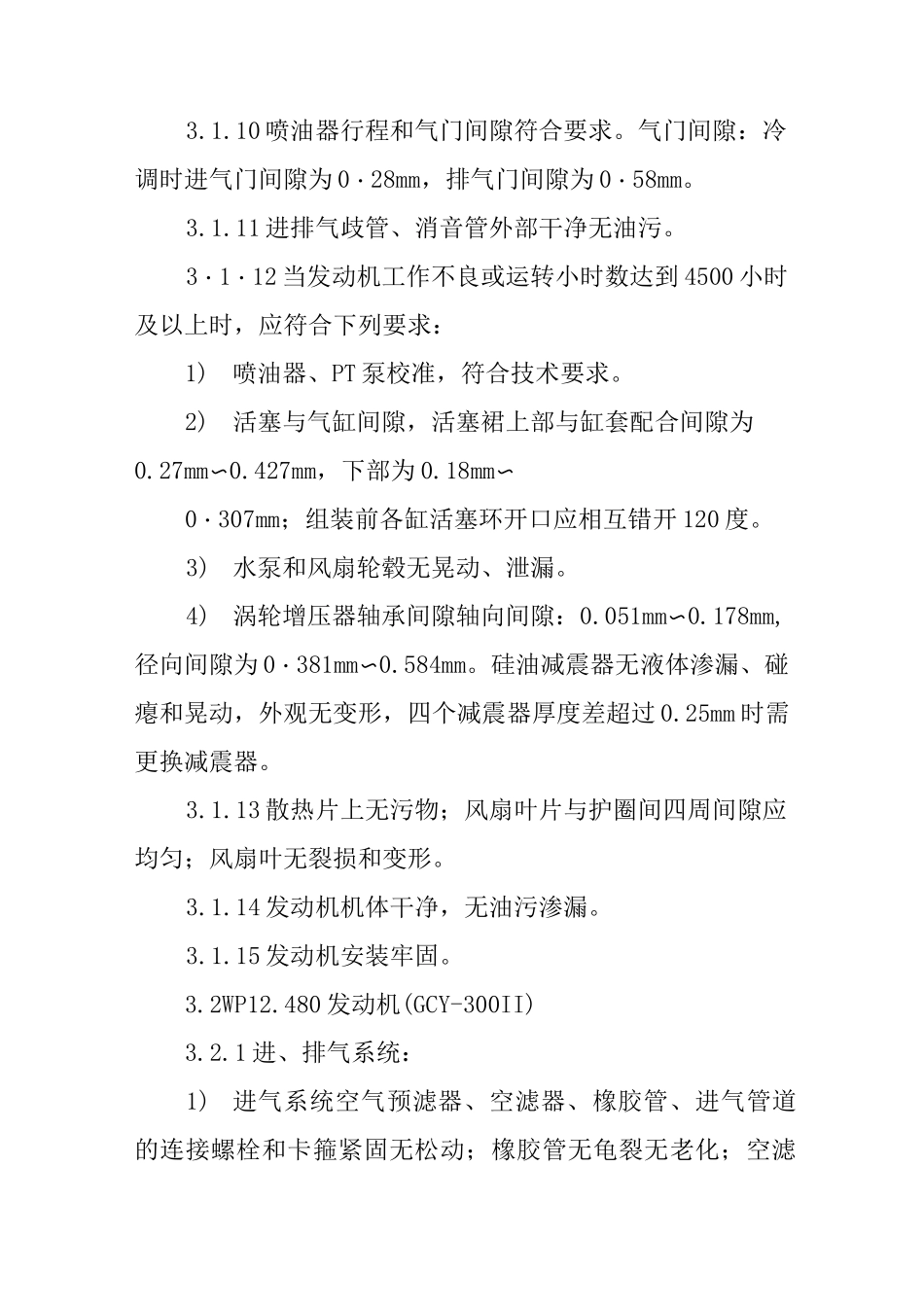

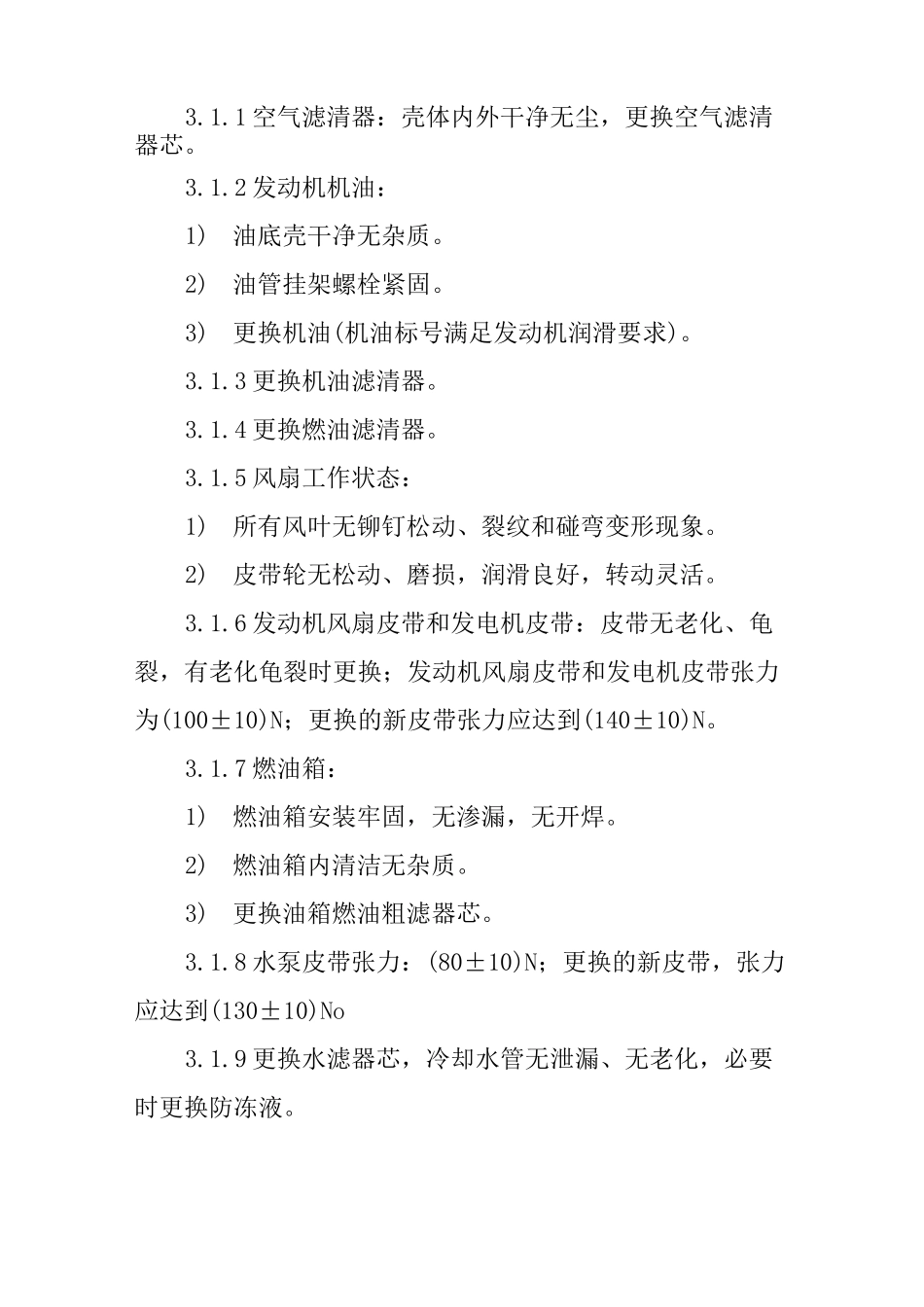

铁路 GC-220、GC-270、GCY-300II 型重型轨道车年修标准1 、范围本标准规定了铁路 GC-220、GC-270、GCY-300II 型重型轨道车发动机、传动及走行系统、制动系统、电器系统等各总成、系统年修标准及检验、实验要求。本标准适用于铁路 GC-220、GC-270、GCY-300II 型重型轨道车年修作业。2 、规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T10082-2010 重型轨道车技术条件轨道车管理规则接触网检修作业车大修规则重型轨道车年修规则GC-220 型轨道车大修范围GC-220 型轨道车大修标准3 、各总成、系统年修标准3.1NTC290、NTA855 发动机（GC-220、GC-270）3.1.1 空气滤清器：壳体内外干净无尘，更换空气滤清器芯。3.1.2 发动机机油：1)油底壳干净无杂质。2)油管挂架螺栓紧固。3)更换机油(机油标号满足发动机润滑要求)。3.1.3 更换机油滤清器。3.1.4 更换燃油滤清器。3.1.5 风扇工作状态：1)所有风叶无铆钉松动、裂纹和碰弯变形现象。2)皮带轮无松动、磨损，润滑良好，转动灵活。3.1.6 发动机风扇皮带和发电机皮带：皮带无老化、龟裂，有老化龟裂时更换；发动机风扇皮带和发电机皮带张力为(100±10)N；更换的新皮带张力应达到(140±10)N。3.1.7 燃油箱：1)燃油箱安装牢固，无渗漏，无开焊。2)燃油箱内清洁无杂质。3)更换油箱燃油粗滤器芯。3.1.8 水泵皮带张力：(80±10)N；更换的新皮带，张力应达到(130±10)No3.1.9 更换水滤器芯，冷却水管无泄漏、无老化，必要时更换防冻液。3.1.10 喷油器行程和气门间隙符合要求。气门间隙：冷调时进气门间隙为 0・28mm，排气门间隙为 0・58mm。3.1.11 进排气歧管、消音管外部干净无油污。3・1・12 当发动机工作不良或运转小时数达到 4500 小时及以上时，应符合下列要求：1)喷油器、PT 泵校准，符合技术要求。2)活塞与气缸间隙，活塞裙上部与缸套配合间隙为0.27mm〜0.427mm，下部为 0.18mm〜0・307mm；组装前各缸活塞环开口应相互错开 120 度。3)水泵和风扇轮毂无晃动、泄漏。4)涡轮增压器轴承间隙轴向间隙：0.051mm〜0.178mm,径向间隙为 0・381mm〜0.584mm。硅油减震器无液体渗漏、碰瘪和晃动，外观无变形，四个减震器厚度差超过 0.25mm 时需更换减震器。3.1.13 散热片上无污物；风扇叶片与护圈间四周间隙应均匀；风扇叶无裂损和变形。3.1.1...
