螺杆式压缩机安装方案

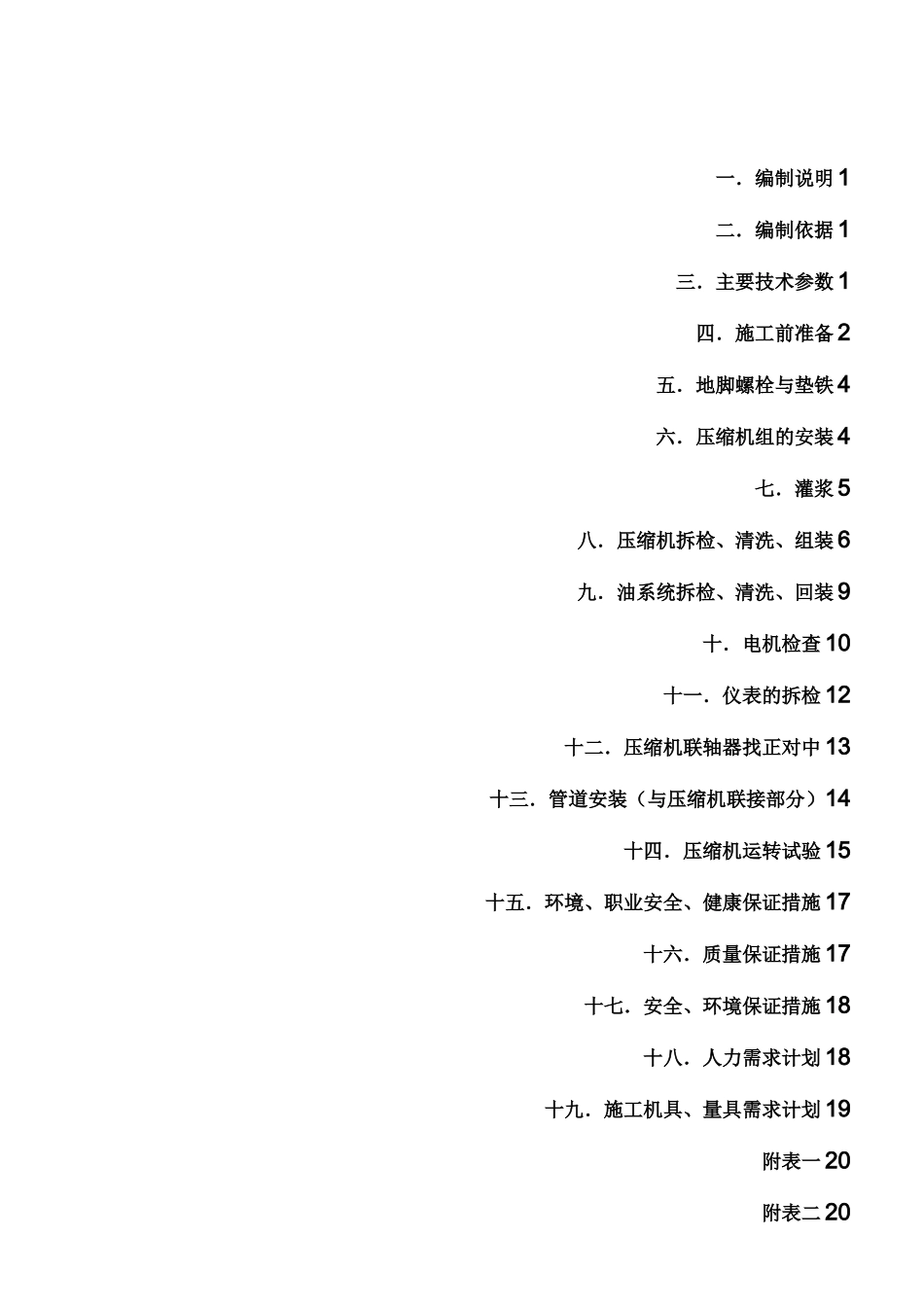

螺杆式压缩机安装方案_第1页
1/21

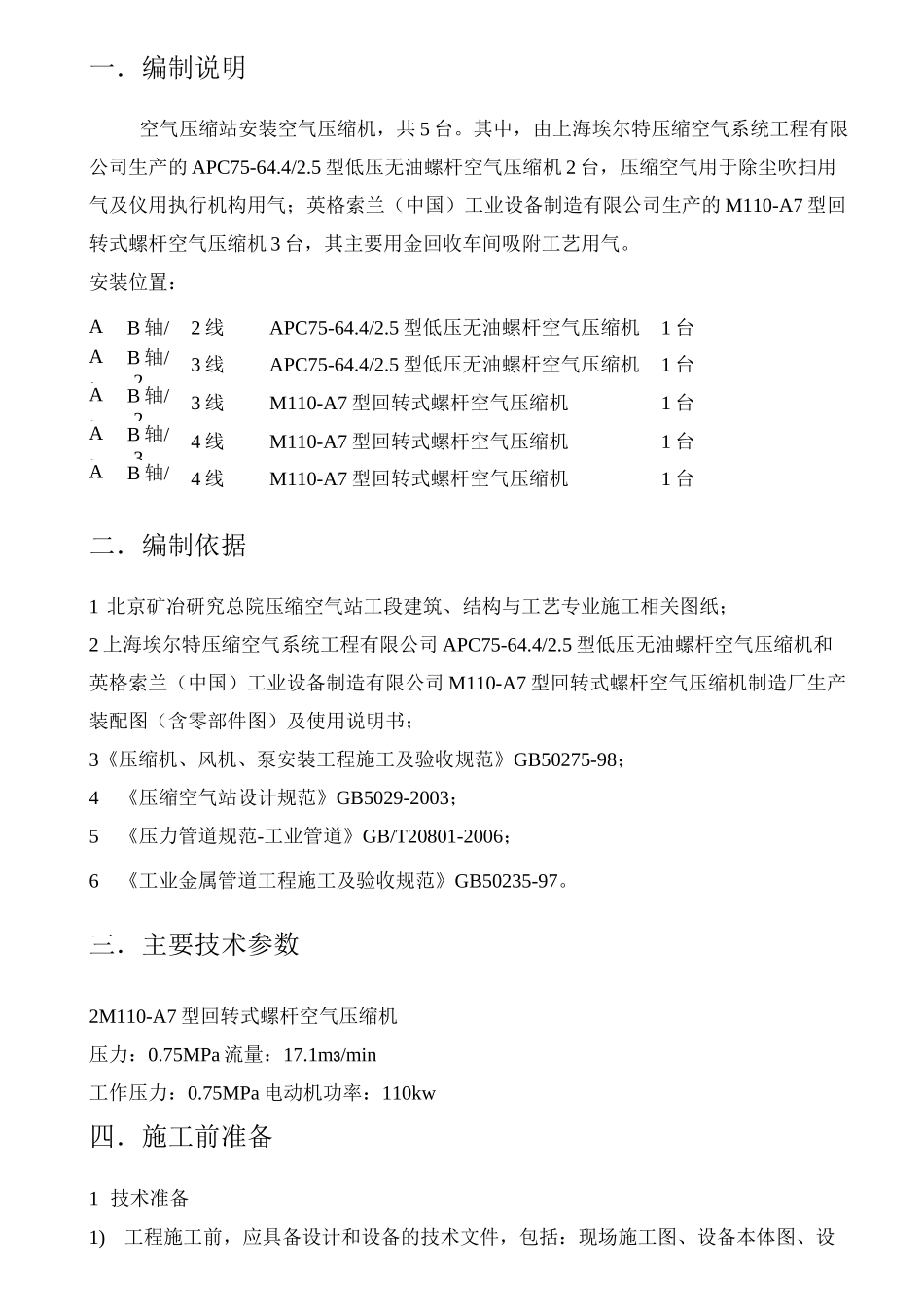

螺杆式压缩机安装方案_第2页
2/21

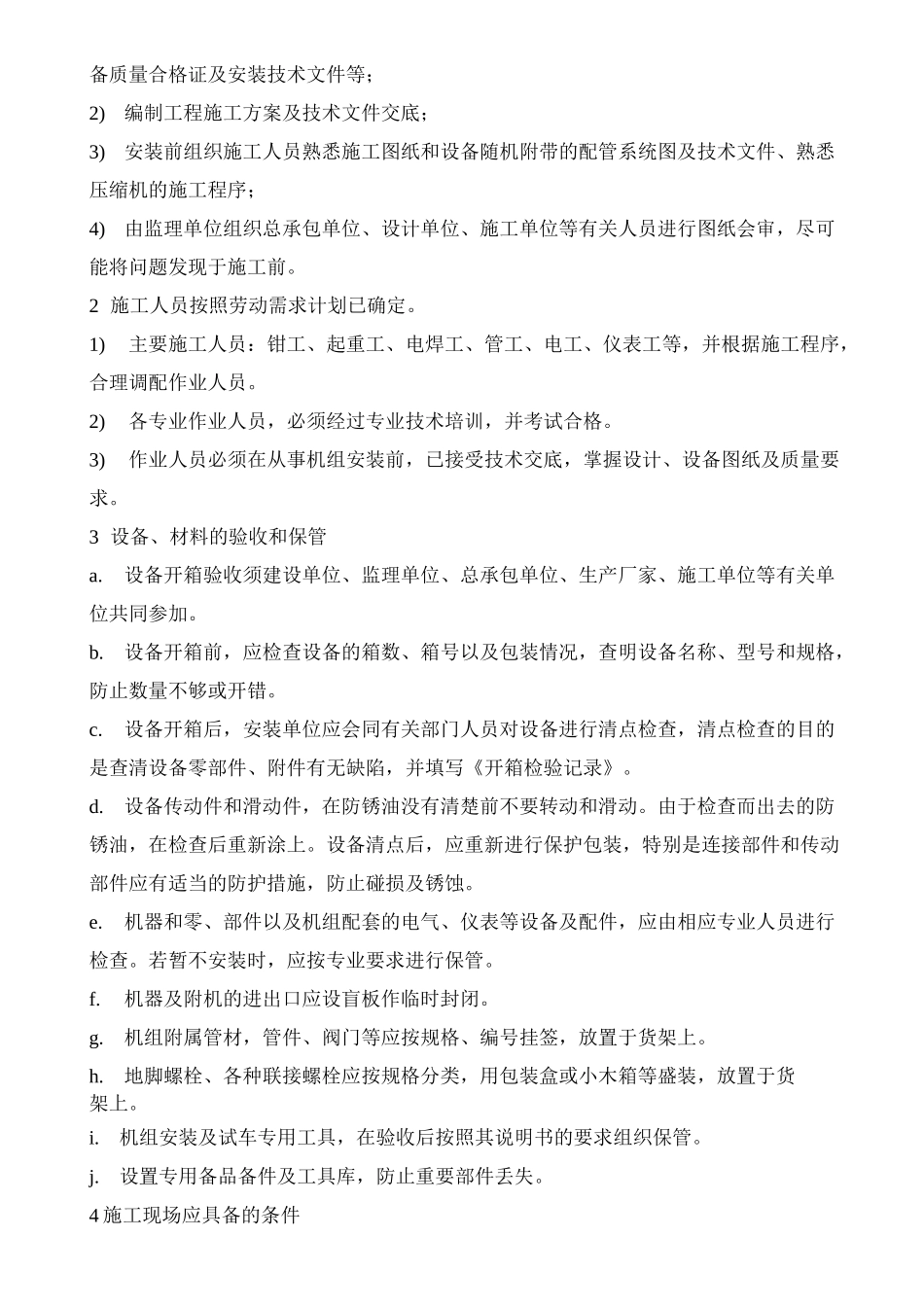

螺杆式压缩机安装方案_第3页
3/21
一.编制说明 1二.编制依据 1三.主要技术参数 1四.施工前准备 2五.地脚螺栓与垫铁 4六.压缩机组的安装 4七.灌浆 5八.压缩机拆检、清洗、组装 6九.油系统拆检、清洗、回装 9十.电机检查 10十一.仪表的拆检 12十二.压缩机联轴器找正对中 13十三.管道安装(与压缩机联接部分)14十四.压缩机运转试验 15十五.环境、职业安全、健康保证措施 17十六.质量保证措施 17十七.安全、环境保证措施 18十八.人力需求计划 18十九.施工机具、量具需求计划 19附表一 20附表二 20一.编制说明空气压缩站安装空气压缩机,共 5 台。其中,由上海埃尔特压缩空气系统工程有限公司生产的 APC75-64.4/2.5 型低压无油螺杆空气压缩机 2 台,压缩空气用于除尘吹扫用气及仪用执行机构用气;英格索兰(中国)工业设备制造有限公司生产的 M110-A7 型回转式螺杆空气压缩机 3 台,其主要用金回收车间吸附工艺用气。安装位置:A、B 轴/1、2 线APC75-64.4/2.5 型低压无油螺杆空气压缩机1 台A、B 轴/2、3 线APC75-64.4/2.5 型低压无油螺杆空气压缩机1 台A、B 轴/2、3 线M110-A7 型回转式螺杆空气压缩机1 台A、B 轴/3、4 线M110-A7 型回转式螺杆空气压缩机1 台A、B 轴/3、4 线M110-A7 型回转式螺杆空气压缩机1 台二.编制依据1 北京矿冶研究总院压缩空气站工段建筑、结构与工艺专业施工相关图纸;2 上海埃尔特压缩空气系统工程有限公司 APC75-64.4/2.5 型低压无油螺杆空气压缩机和英格索兰(中国)工业设备制造有限公司 M110-A7 型回转式螺杆空气压缩机制造厂生产装配图(含零部件图)及使用说明书;3《压缩机、风机、泵安装工程施工及验收规范》GB50275-98;4《压缩空气站设计规范》GB5029-2003;5《压力管道规范-工业管道》GB/T20801-2006;6《工业金属管道工程施工及验收规范》GB50235-97。三.主要技术参数2M110-A7 型回转式螺杆空气压缩机压力:0.75MPa 流量:17.1m3/min工作压力:0.75MPa 电动机功率:110kw四.施工前准备1 技术准备1)工程施工前,应具备设计和设备的技术文件,包括:现场施工图、设备本体图、设备质量合格证及安装技术文件等;2)编制工程施工方案及技术文件交底;3)安装前组织施工人员熟悉施工图纸和设备随机附带的配管系统图及技术文件、熟悉压缩机的施工程序;4)由监理单位组织总承包单位、设计单位、施工单位等有关人员进行图纸会审,尽可能将问题发现于施工前。2 施工人员...
