空冷器施工方案

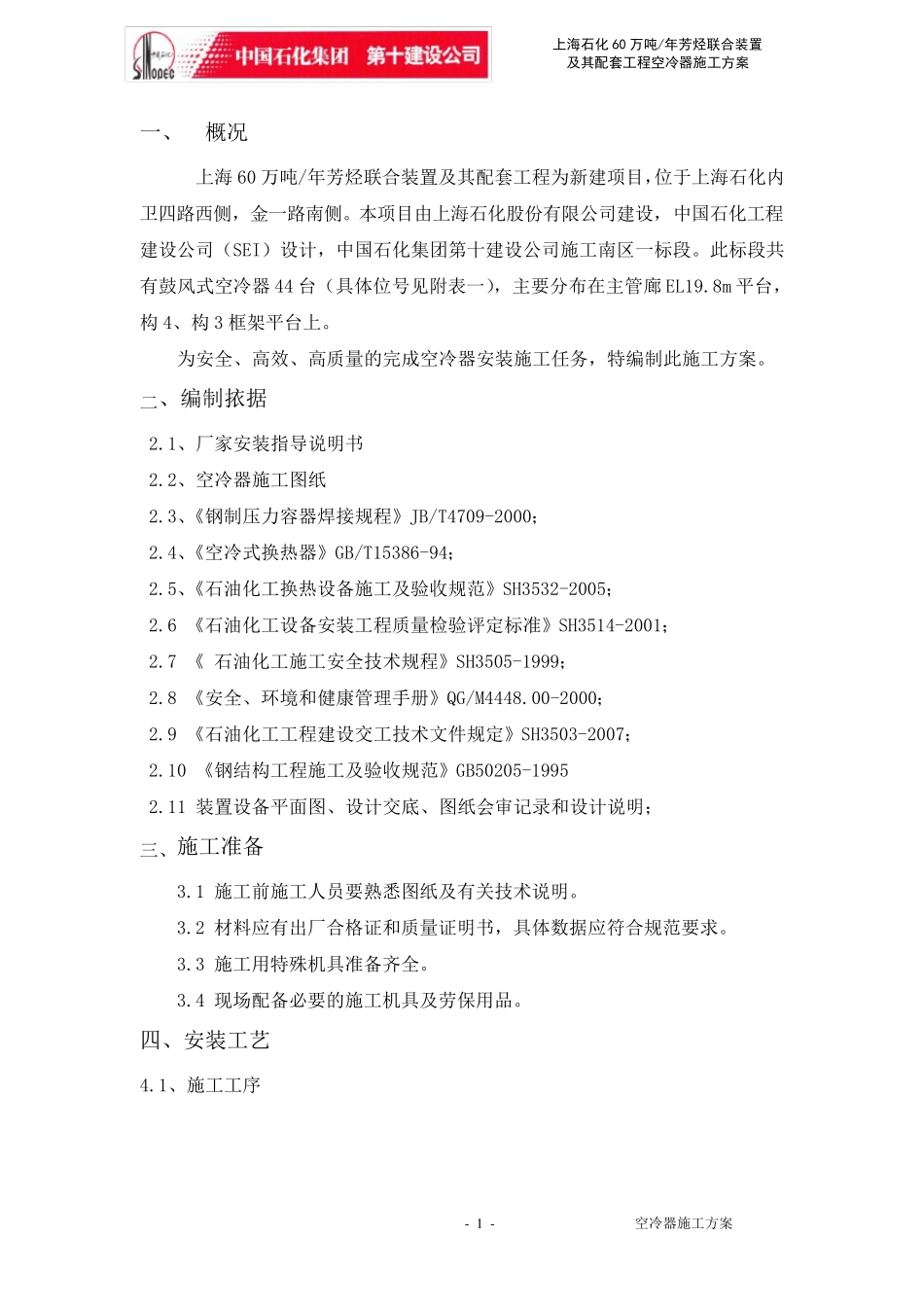

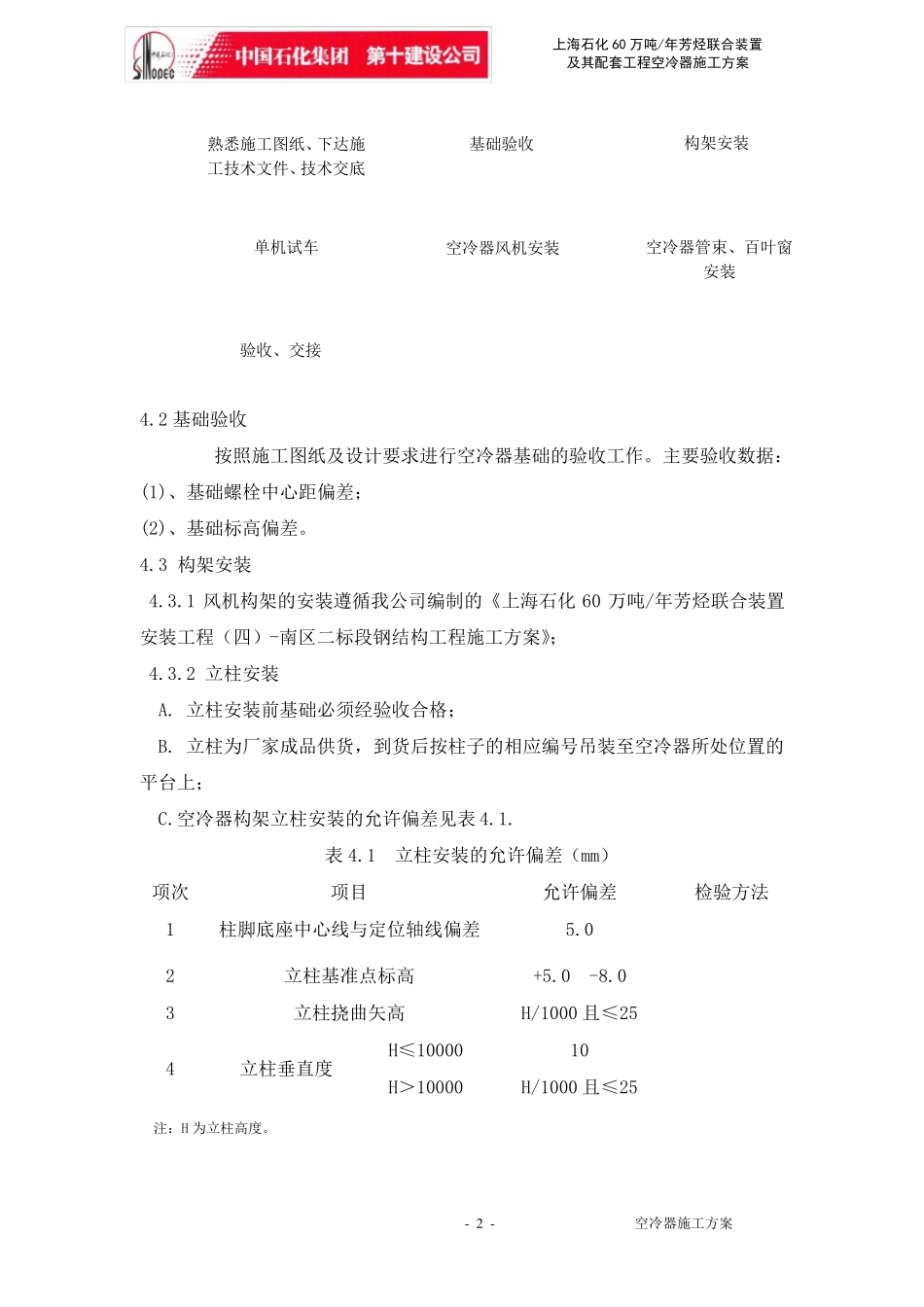

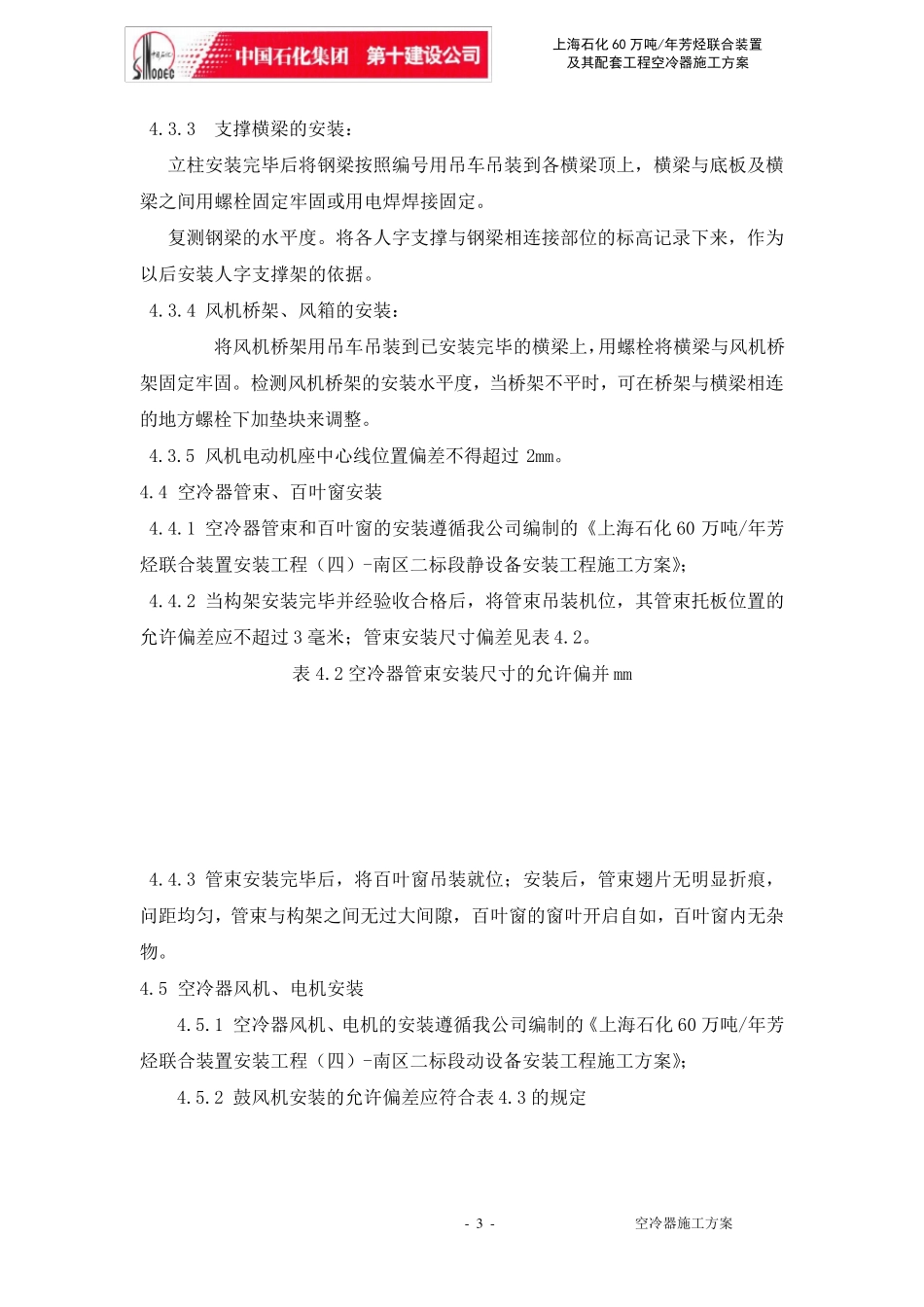

- 1 - 空冷器施工方案 上海石化60 万吨/年芳烃联合装置 及其配套工程空冷器施工方案 一、 概况 上海 60 万吨/年芳烃联合装置及其配套工程为新建项目，位于上海石化内卫四路西侧，金一路南侧。本项目由上海石化股份有限公司建设，中国石化工程建设公司（SEI）设计，中国石化集团第十建设公司施工南区一标段。此标段共有鼓风式空冷器44 台（具体位号见附表一），主要分布在主管廊 EL19.8m 平台，构 4、构 3 框架平台上。 为安全、高效、高质量的完成空冷器安装施工任务，特编制此施工方案。 二、编制挔据 2.1、厂家安装指导说明书 2.2、空冷器施工图纸 2.3、《钢制压力容器焊接规程》JB/T4709-2000； 2.4、《空冷式换热器》GB/T15386-94； 2.5、《石油化工换热设备施工及验收规范》SH3532-2005； 2.6 《石油化工设备安装工程质量检验评定标准》SH3514-2001； 2.7 《 石油化工施工安全技术规程》SH3505-1999； 2.8 《安全、环境和健康管理手册》QG/M4448.00-2000； 2.9 《石油化工工程建设交工技术文件规定》SH3503-2007； 2.10 《钢结构工程施工及验收规范》GB50205-1995 2.11 装置设备平面图、设计交底、图纸会审记录和设计说明； 三、施工准备 3.1 施工前施工人员 要熟 悉 图纸及有关 技术说明。 3.2 材 料 应 有出 厂合格 证 和质量证 明书，具体数 据应 符 合规范要求 。 3.3 施工用 特殊 机 具准备齐 全。 3.4 现 场 配备必 要的施工机 具及劳 保 用 品 。 四、安装工艺 4.1、施工工序 - 2 - 空冷器施工方案 上海石化60 万吨/年芳烃联合装置 及其配套工程空冷器施工方案 4.2 基础验收 按照施工图纸及设计要求进行空冷器基础的验收工作。主要验收数据： (1)、基础螺栓中心距偏差； (2)、基础标高偏差。 4.3 构架安装 4.3.1 风机构架的安装遵循我公司编制的《上海石化60 万吨/年芳烃联合装置安装工程（四）-南区二标段钢结构工程施工方案》； 4.3.2 立柱安装 A. 立柱安装前基础必须经验收合格； B. 立柱为厂家成品供货，到货后按柱子的相应编号吊装至空冷器所处位置的平台上； C.空冷器构架立柱安装的允许偏差见表4.1. 表4.1 立柱安装的允许偏差（mm） 项次 项目 允许偏差 检验方法 1 柱脚底座中心线与定位轴线偏差 5.0 2 立柱基准点标高 +5.0 -8.0 3 立柱挠曲矢高 H/1000 且≤25 4 立柱垂直度 H≤10000 10 H＞10000...
