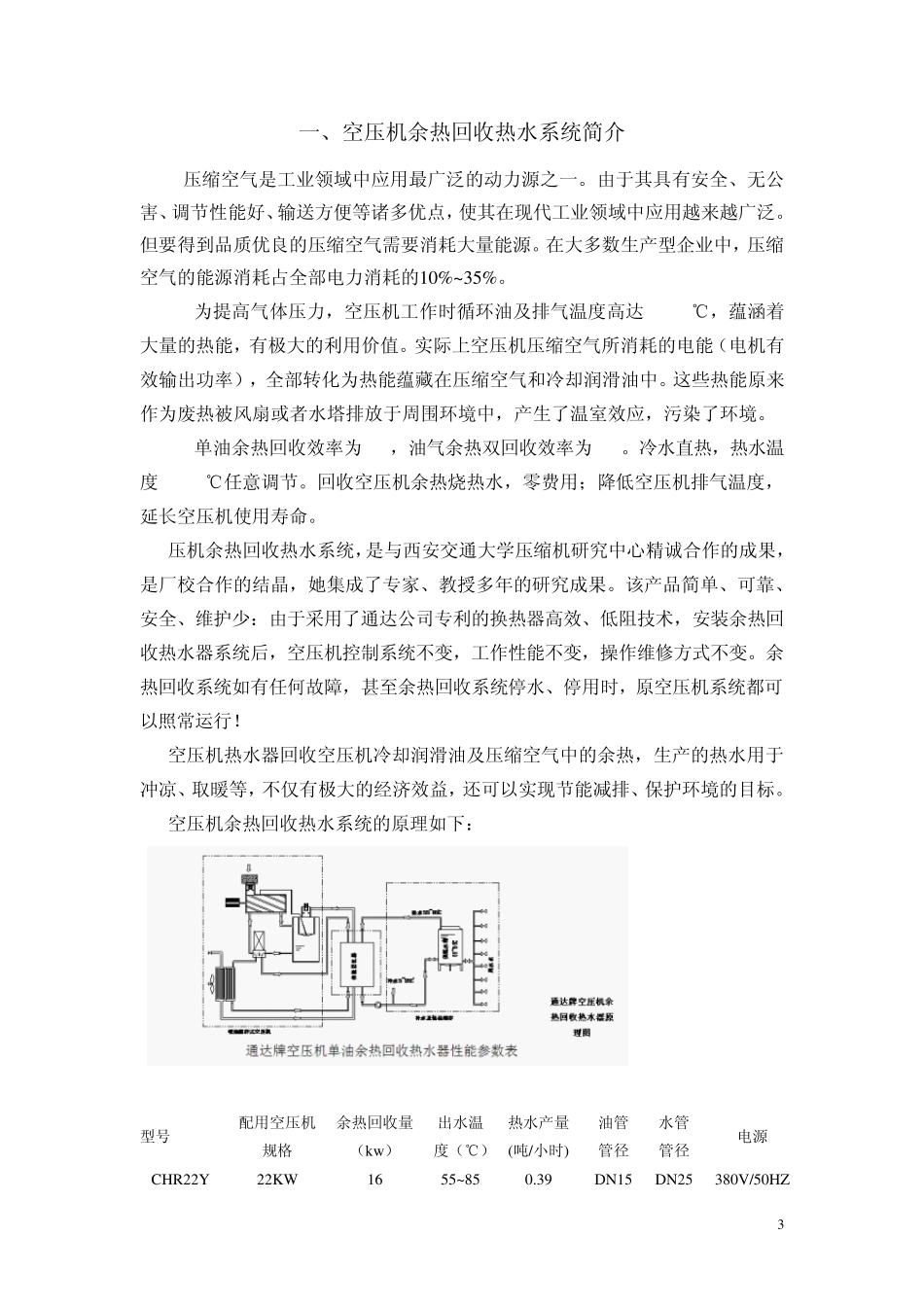

1 空压机余热回收 热水系统 文 件 客户名称: 投标单位： 联 系 人： 电 话： 2 目录 1 . 螺杆空压机余热回收原理 2 . 空压机余热回收设备特点 3 . 空压机余热回收热水系统要求 4 . 空压机余热回收热水系统方案介绍 5 . 实际效果检验考核办法 6 . 空压机余热回收热水系统报价 7 . 各种热水器性能比较 8 . 质量保证及售后服务 9 . 工程业绩 3 一、空压机余热回收热水系统简介 压缩空气是工业领域中应用最广泛的动力源之一。由于其具有安全、无公害、调节性能好、输送方便等诸多优点，使其在现代工业领域中应用越来越广泛。但要得到品质优良的压缩空气需要消耗大量能源。在大多数生产型企业中，压缩空气的能源消耗占全部电力消耗的10%~35%。 为提高气体压力，空压机工作时循环油及排气温度高达85-95℃，蕴涵着大量的热能，有极大的利用价值。实际上空压机压缩空气所消耗的电能（电机有效输出功率），全部转化为热能蕴藏在压缩空气和冷却润滑油中。这些热能原来作为废热被风扇或者水塔排放于周围环境中，产生了温室效应，污染了环境。 单油余热回收效率为73%，油气余热双回收效率为95%。冷水直热，热水温度50-85℃任意调节。回收空压机余热烧热水，零费用；降低空压机排气温度，延长空压机使用寿命。 压机余热回收热水系统，是与西安交通大学压缩机研究中心精诚合作的成果，是厂校合作的结晶，她集成了专家、教授多年的研究成果。该产品简单、可靠、安全、维护少：由于采用了通达公司专利的换热器高效、低阻技术，安装余热回收热水器系统后，空压机控制系统不变，工作性能不变，操作维修方式不变。余热回收系统如有任何故障，甚至余热回收系统停水、停用时，原空压机系统都可以照常运行！ 空压机热水器回收空压机冷却润滑油及压缩空气中的余热，生产的热水用于冲凉、取暖等，不仅有极大的经济效益，还可以实现节能减排、保护环境的目标。 空压机余热回收热水系统的原理如下： 型号 配用空压机规格 余热回收量 （kw） 出水温度（℃） 热水产量 (吨/小时) 油管 管径 水管 管径 电源 CHR22Y 22KW 16 55~85 0.39 DN15 DN25 380V/50HZ 4 CHR37Y 37KW 27 55~85 0.66 DN15 DN25 380V/50HZ CHR45Y 45KW 33 55~85 0.81 DN20 DN25 380V/50HZ CHR55Y 55KW 40 55~85 0.98 DN20 DN32 380V/50HZ CHR75Y 75KW 55 55~85 1.35 DN25 DN32 380V/50HZ CHR90Y 90KW...
