空压机储气罐安装施工方案

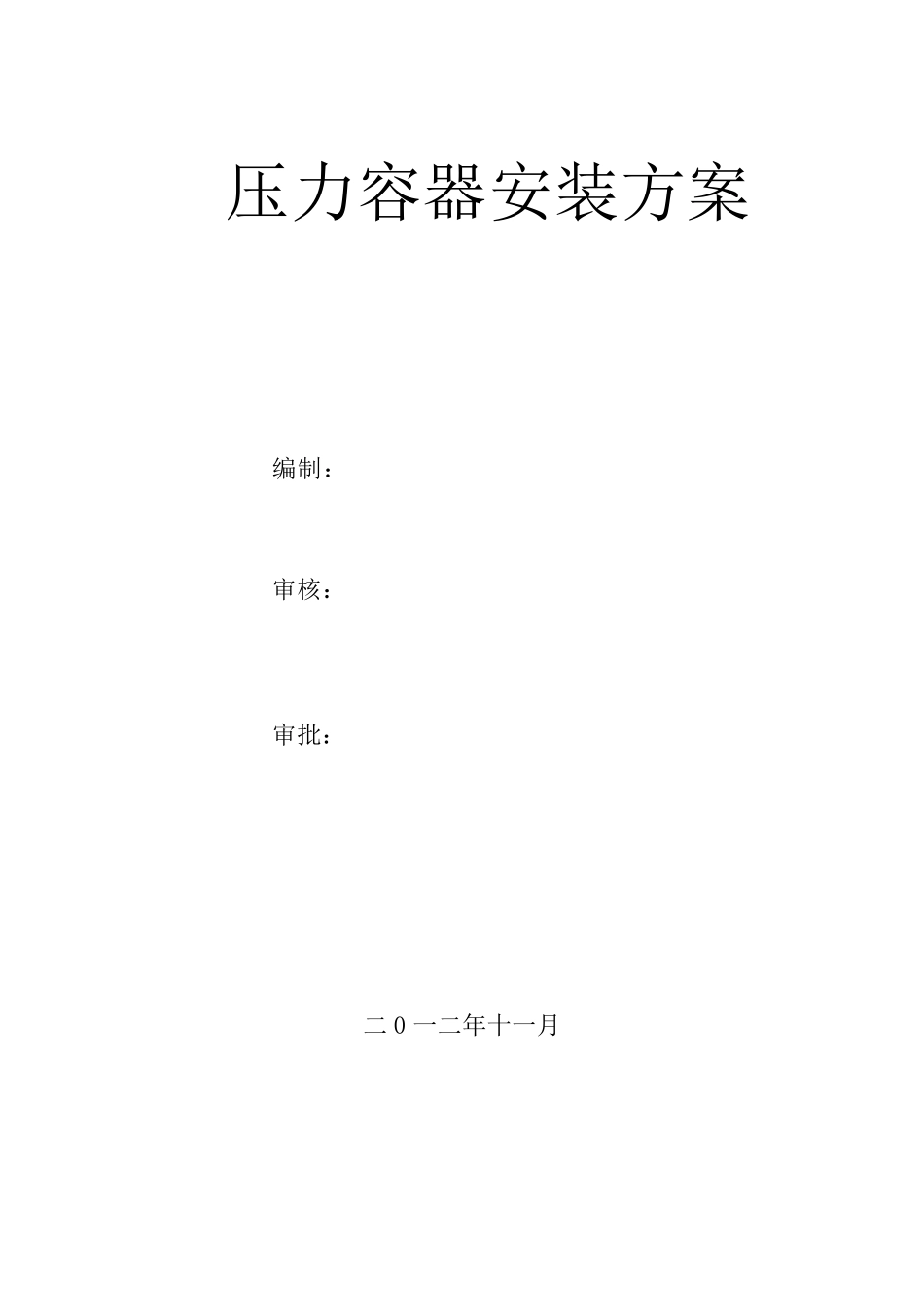

空压机储气罐安装施工方案_第1页
1/9
空压机储气罐安装施工方案_第2页
2/9

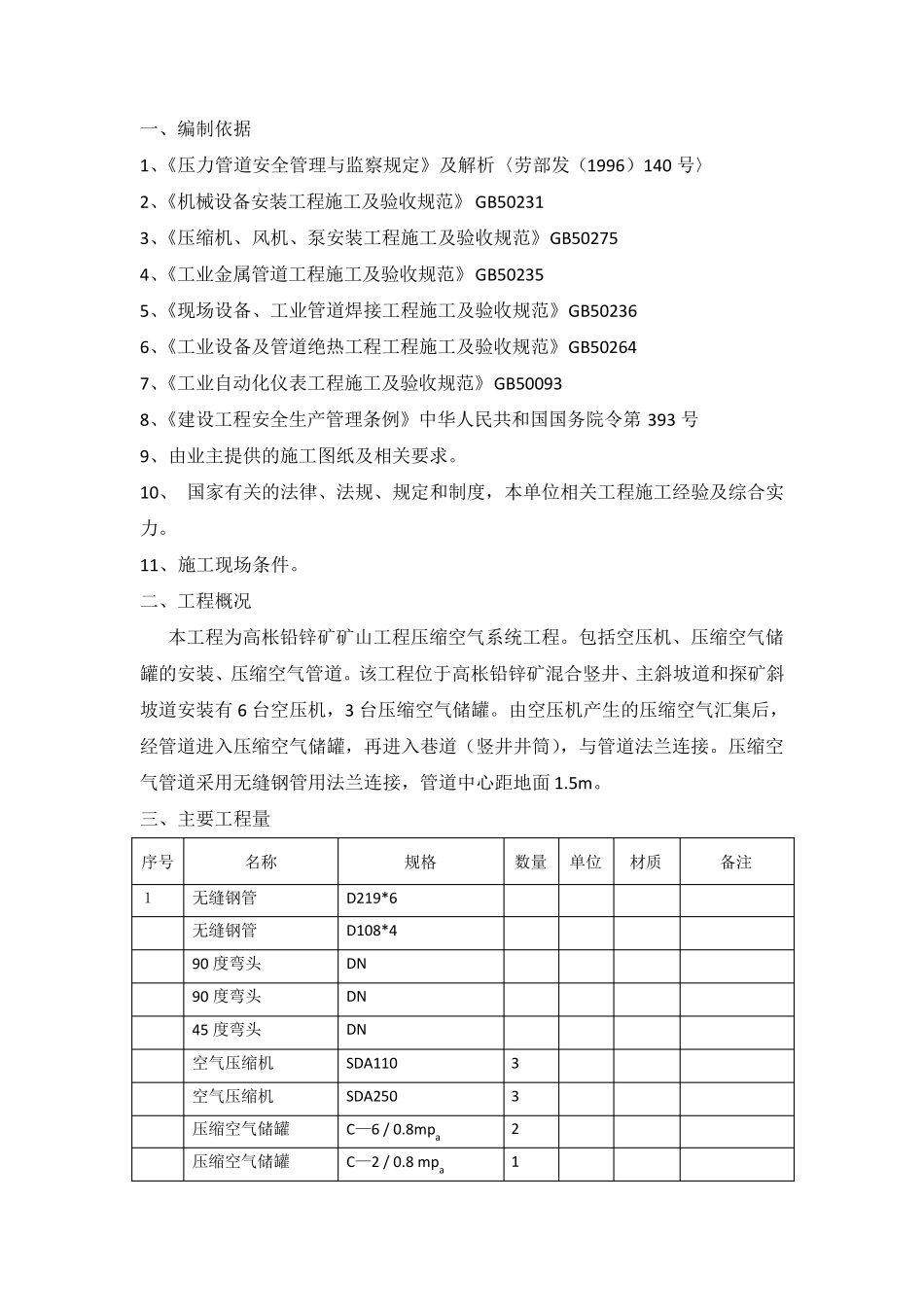

空压机储气罐安装施工方案_第3页
3/9
压力容器安装方案 编制: 审核: 审批: 二0 一二年十一月 目 录 1、编制依据 2、工程概况 3、主要工程量 4、组织结构、施工部署 5、施工准备 6、主要施工方法 7、质量保证措施 8、保证施工安全措施 9、文明施工及环境保护措施 空压机安装施工方案 一、编制依据 1、《压力管道安全管理与监察规定》及解析〈劳部发(1996)140 号〉 2、《机械设备安装工程施工及验收规范》 GB50231 3、《压缩机、风机、泵安装工程施工及验收规范》GB50275 4、《工业金属管道工程施工及验收规范》GB50235 5、《现场设备、工业管道焊接工程施工及验收规范》GB50236 6、《工业设备及管道绝热工程工程施工及验收规范》GB50264 7、《工业自动化仪表工程施工及验收规范》GB50093 8、《建设工程安全生产管理条例》中华人民共和国国务院令第 393 号 9、由业主提供的施工图纸及相关要求。 10、 国家有关的法律、法规、规定和制度,本单位相关工程施工经验及综合实力。 11、施工现场条件。 二、工程概况 本工程为高枨铅锌矿矿山工程压缩空气系统工程。包括空压机、压缩空气储罐的安装、压缩空气管道。该工程位于高枨铅锌矿混合竖井、主斜坡道和探矿斜坡道安装有 6 台空压机,3 台压缩空气储罐。由空压机产生的压缩空气汇集后,经管道进入压缩空气储罐,再进入巷道(竖井井筒),与管道法兰连接。压缩空气管道采用无缝钢管用法兰连接,管道中心距地面1.5m。 三、主要工程量 序号 名称 规格 数量 单位 材质 备注 1 无缝钢管 D219*6 无缝钢管 D108*4 90 度弯头 DN 90 度弯头 DN 45 度弯头 DN 空气压缩机 SDA110 3 空气压缩机 SDA250 3 压缩空气储罐 C—6 / 0.8mpa 2 压缩空气储罐 C—2 / 0.8 mpa 1 四、组织结构、施工部署 1、本工程在项目经理的直接领导下,建立了相应的组织机构,统一指挥施工的全过程,直至达到 100%的质量合格指标,组织机构如下: 工程副经理 质量 2、质量目标:保证工程质量全部合格。 工期目标:按合同工期完成全部建设施工任务。 现场管理目标:严格施工现场管理,杜绝重大安全事故,不发生火灾。 3、劳动力安排 工种 焊工 电工 管道工 起重工 力工 钳工 人数 3 1 3 2 3 2 五、施工准备 1、图纸准备:为了更好地进行施工,施工前要求各施工人员认真熟悉图纸,掌握施工的难点和重点。 2、技术准备:土建施工过程中,要求土建专业按图纸预留孔...
