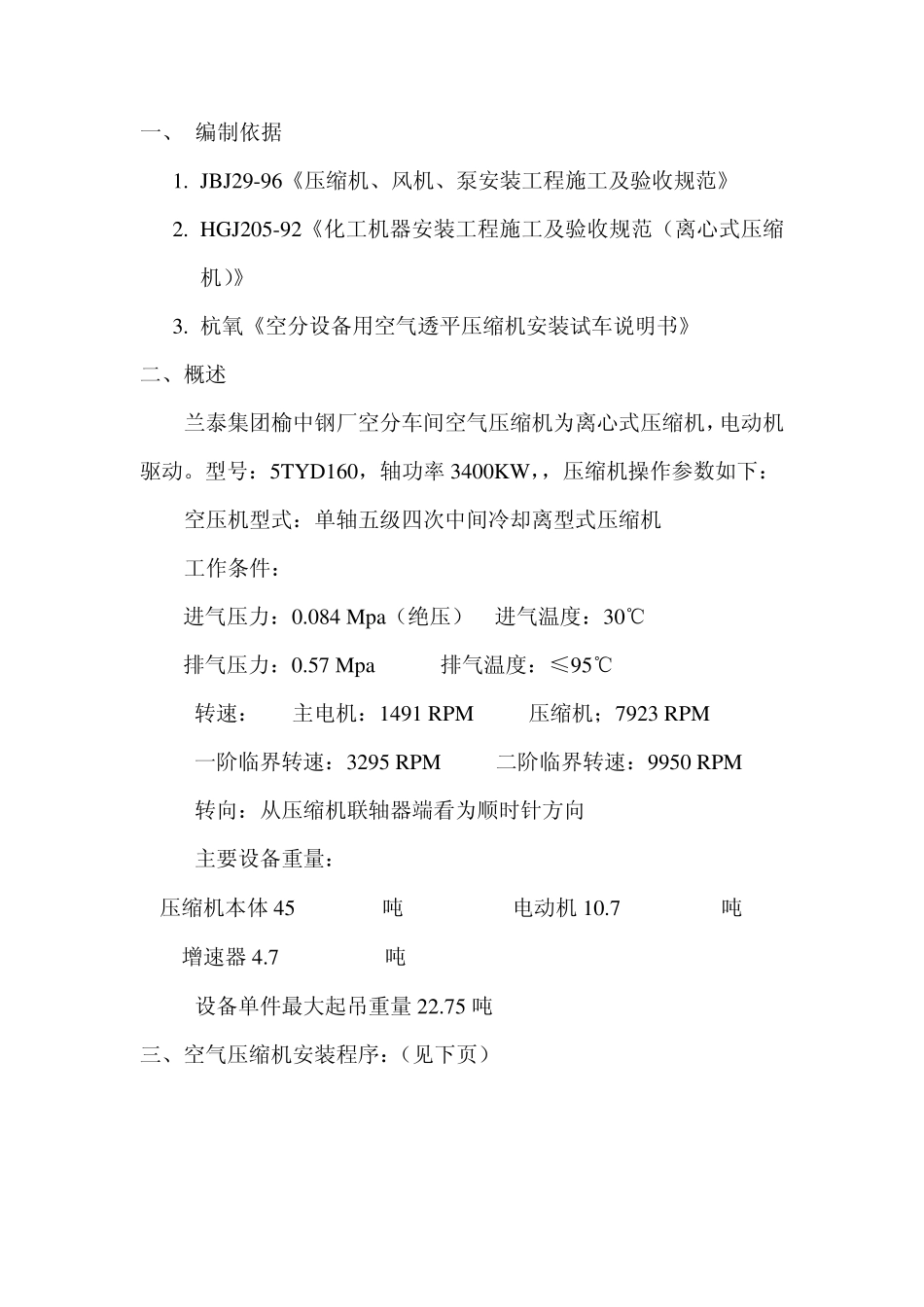

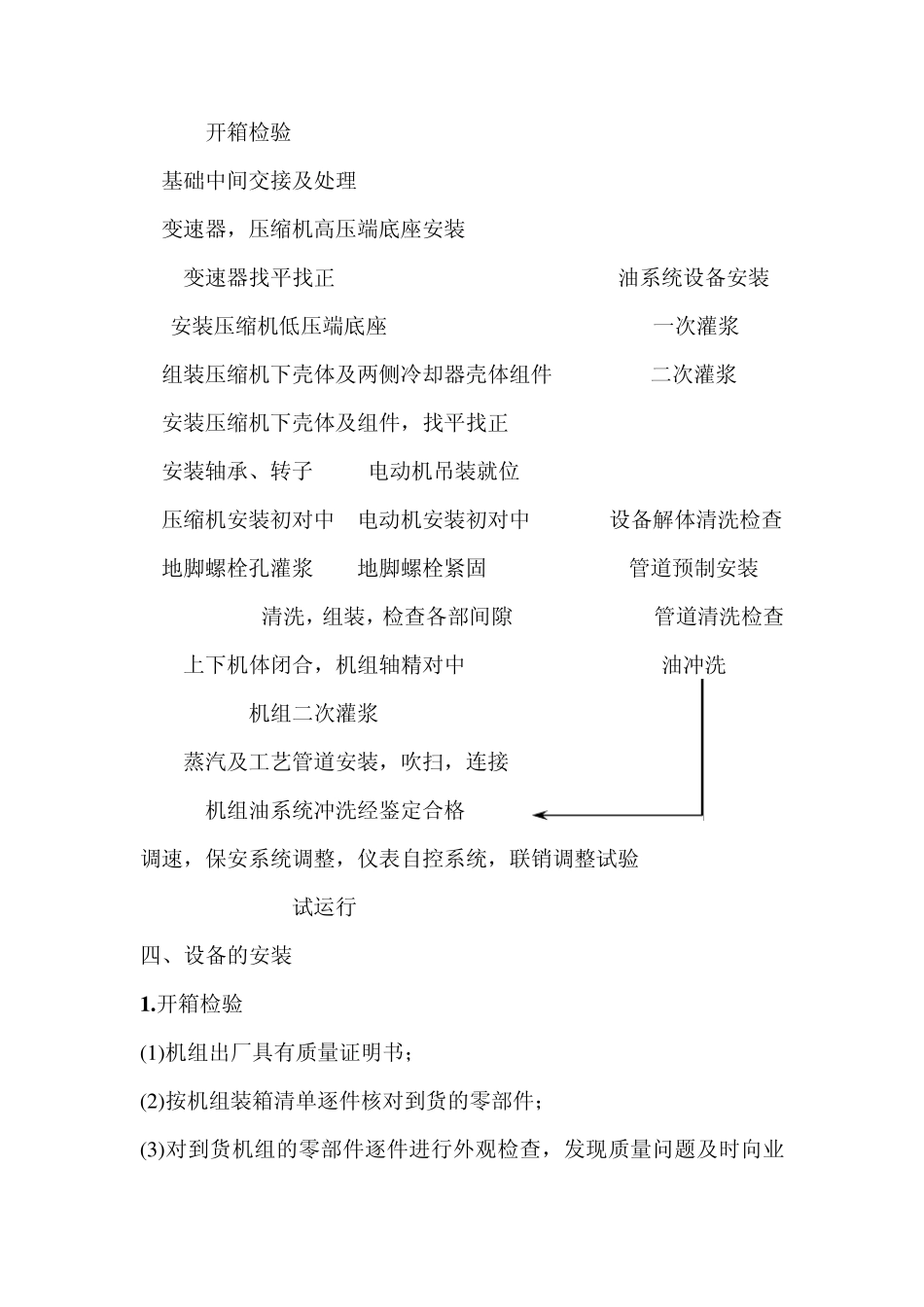

兰泰集团榆中钢厂 空 气 压 缩 机 安 装 技 术 方 案 发行版本：A 受控本：√ 修改码：O 非受控本： 编号： 发放编号： 印数： 持有人： 批准： 审核： 编制： 中国石化五建公司油改气项目部 二○○三年十月八日 一、 编制依据 1. JBJ29-96《压缩机、风机、泵安装工程施工及验收规范》 2. HGJ205-92《化工机器安装工程施工及验收规范（离心式压缩机）》 3. 杭氧《空分设备用空气透平压缩机安装试车说明书》 二、概述 兰泰集团榆中钢厂空分车间空气压缩机为离心式压缩机，电动机驱动。型号：5TYD160，轴功率3400KW，，压缩机操作参数如下： 空压机型式：单轴五级四次中间冷却离型式压缩机 工作条件： 进气压力：0.084 Mpa（绝压） 进气温度：30℃ 排气压力：0.57 Mpa 排气温度：≤95℃ 转速： 主电机：1491 RPM 压缩机；7923 RPM 一阶临界转速：3295 RPM 二阶临界转速：9950 RPM 转向：从压缩机联轴器端看为顺时针方向 主要设备重量： 压缩机本体 45吨 电动机 10.7吨 增速器 4.7吨 设备单件最大起吊重量 22.75 吨 三、空气压缩机安装程序：（见下页） 开箱检验 基础中间交接及处理 变速器，压缩机高压端底座安装 变速器找平找正 油系统设备安装 安装压缩机低压端底座 一次灌浆 组装压缩机下壳体及两侧冷却器壳体组件 二次灌浆 安装压缩机下壳体及组件，找平找正 安装轴承、转子 电动机吊装就位 压缩机安装初对中 电动机安装初对中 设备解体清洗检查 地脚螺栓孔灌浆 地脚螺栓紧固 管道预制安装 清洗，组装，检查各部间隙 管道清洗检查 上下机体闭合，机组轴精对中 油冲洗 机组二次灌浆 蒸汽及工艺管道安装，吹扫，连接 机组油系统冲洗经鉴定合格 调速，保安系统调整，仪表自控系统，联销调整试验 试运行 四、设备的安装 1 .开箱检验 (1 )机组出厂具有质量证明书； (2 )按机组装箱清单逐件核对到货的零部件； (3 )对到货机组的零部件逐件进行外观检查，发现质量问题及时向业主及供应商反映，尽早解决； 2 .基础交接及处理 (1) 压缩机基础的验收应在业主／监理、基础施工单位和设备安装单位代表参加下进行。土建施工单位将基础提交给安装施工单位时,必须提交基础质量合格证书、强度试验报告、测量记录及其它施工技术资料。 (2) 按有关土建基础施工图及压缩机技术资料,对压缩机基础尺寸及位置进行复测检查,其允许偏差应符合规范的规定。 项...
