空气喷涂技术培训资料

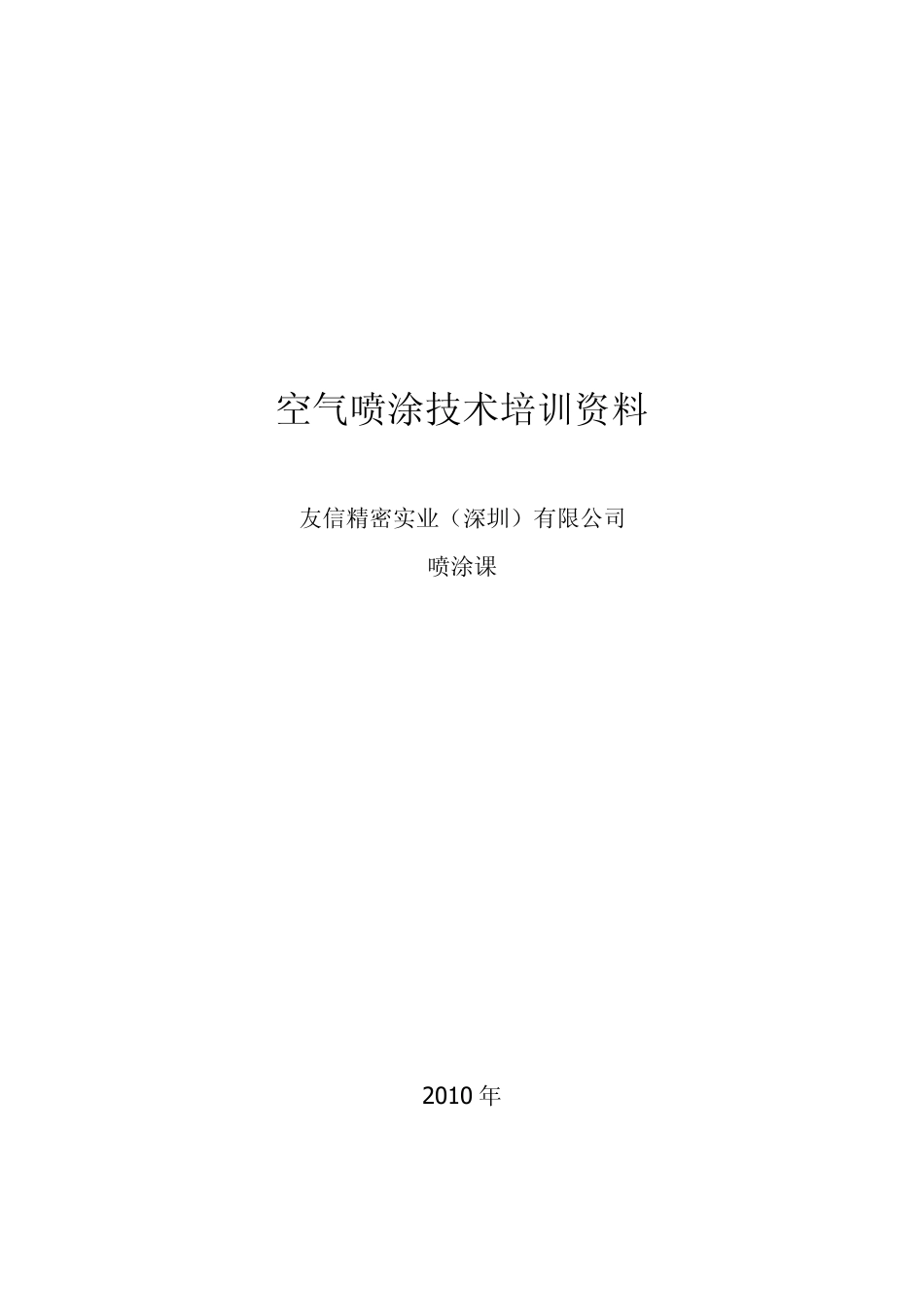

空气喷涂技术培训资料_第1页
1/7
空气喷涂技术培训资料_第2页
2/7

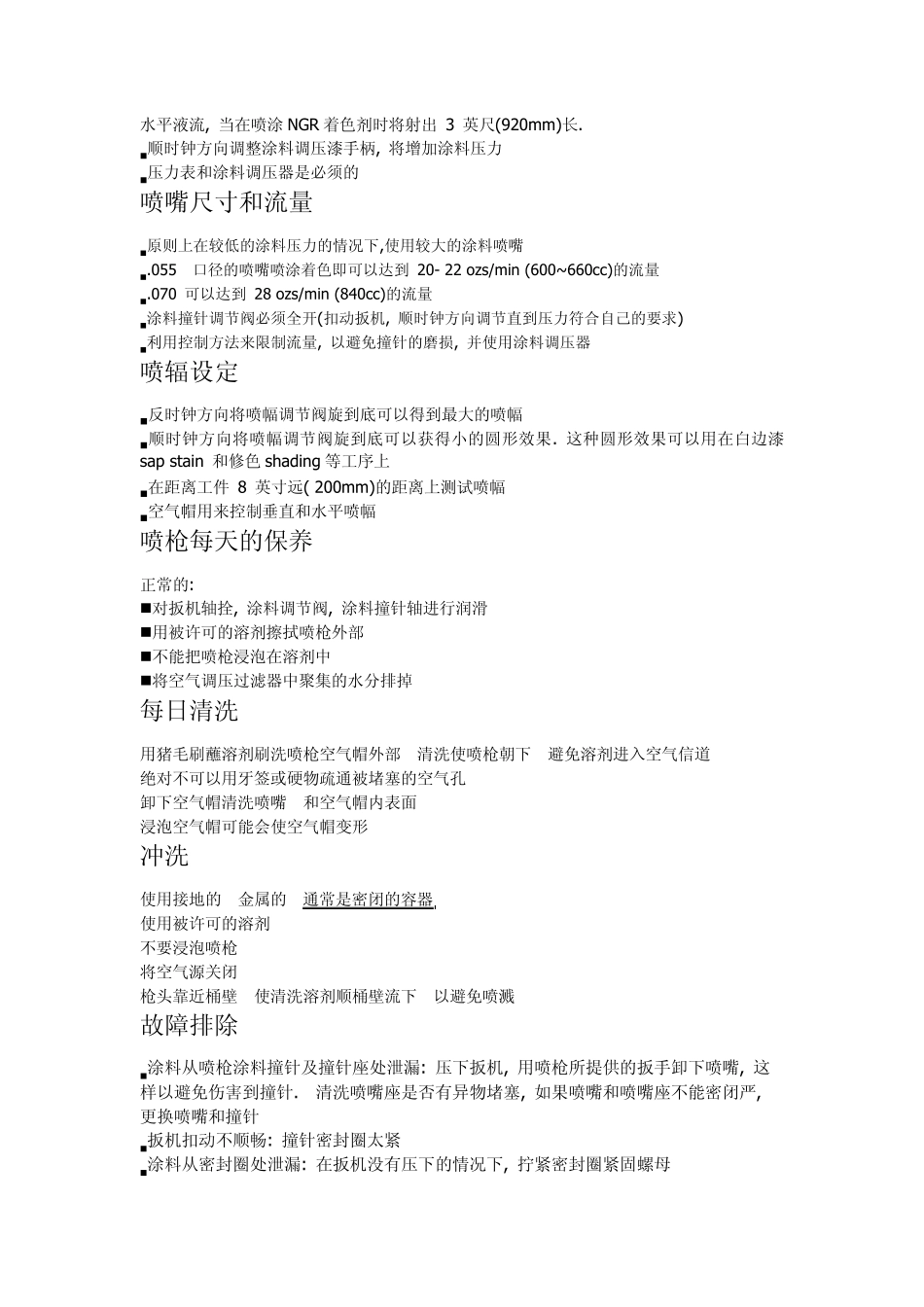

空气喷涂技术培训资料_第3页
3/7
空气喷涂技术培训资料 友信精密实业(深圳)有限公司 喷涂课 2010 年 喷枪部分 空气雾化技术 扣动扳机, 喷枪撞针被拉回, 空气首先进入空气帽, 然后涂料开始喷射出来(空气滞前) 雾化空气直接将涂料吹散成细微的漆粒 喷形空气孔控制喷涂扇面, 并且通过他调节扇面的大小 传递效率 雾化方式 传递效率 空气喷涂 20% — 35% HV LP 喷涂 30% — 65% 空气辅助式无气喷涂(AA 喷涂) 40% — 65% 无气喷涂 40% — 50% 静电喷涂 40% — 80% 传递效率可能会因为各种复杂因素的影响而与上面数字不同,详见下页. 空气、涂料压力与喷嘴口径的配合 +/-20% 工件尺寸与外型 小 -20% — -30% 中 -10% — -20% 大 +10% 喷漆室气流 +/-10% 喷涂技术 +/-10% — +/-30% 高传递效率的好处 •环 保 压力降 低 •涂装 成本 降 低 •降 低 因为溶 剂 毒性而造成的人员伤害 •喷漆室更加整洁,干净 •降 低 喷漆室废弃物处理费用 •降 低 喷漆室维护费用和过滤器更换费用 •降 低 停机时间 空气压力设定 用 5/16” 内径的空气软管连接主空气源 将空气压力设定为 40 psi , 然后进行 5 psi 的递增, 直到满足雾化的要求. 设定涂料流量和压力 如果在较低 的涂料压力情况下,雾化空气量需要的也较低 , 这样使用 HVLP 较好. 正常的,与普通空气喷枪保 持相同流量,喷嘴需要大一号 在涂料压力调整在 5-12 psi 将取得最佳涂料流量. 在这种情况下涂料将射出 6 英寸长的水平液流, 当在喷涂NGR 着色剂时将射出 3 英尺(920mm)长. 顺时钟方向调整涂料调压漆手柄, 将增加涂料压力 压力表和涂料调压器是必须的 喷嘴尺寸和流量 原则上在较低的涂料压力的情况下,使用较大的涂料喷嘴 .055 口径的喷嘴喷涂着色即可以达到 20- 22 ozs/min (600~ 660cc)的流量 .070 可以达到 28 ozs/min (840cc)的流量 涂料撞针调节阀必须全开(扣动扳机, 顺时钟方向调节直到压力符合自己的要求) 利用控制方法来限制流量, 以避免撞针的磨损, 并使用涂料调压器 喷辐设定 反时钟方向将喷幅调节阀旋到底可以得到最大的喷幅 顺时钟方向将喷幅调节阀旋到底可以获得小的圆形效果. 这种圆形效果可以用在白边漆sap stain 和修色shading 等工序上 在距离工件 8 英寸远( 200mm)的距离上测试喷幅 空气帽用来控制垂直和水平喷幅 喷枪...
